SCHNEIDER POLSKA
Wyłącznik nadprądowy Acti9 iC60N-B16-1 B 16A 1-biegunowy
SCHNEIDER POLSKA
S-A9F03116
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy serii iC60N, o numerze A9F03116, iC60N-B16-1, 1-biegunowy (jednobiegunowy), 20A, charakterystyka B, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Liczba biegunów (całkowita)
1
Kategoria przepięcia
4
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Klasa ograniczenia energii
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Prąd znamionowy
16 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
1
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
SCHNEIDER POLSKA
Wyłącznik nadprądowy K60 K60N-B20-1 B 20A 1-biegunowy
SCHNEIDER POLSKA
S-A9K01120
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy serii K60N, o numerze A9K01120, K60N-B20-1, 1-biegunowy (jednobiegunowy), 20A, charakterystyka B, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. enterWyłącznik nadprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego. Podwójne zaciski od dołu (szyna + przewód). Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Liczba biegunów (całkowita)
1
Rodzaj napięcia
AC
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Możliwość dodatkowego wyposażenia
nie
Napięcie znamionowe izolacji Ui
440 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Zakres częstotliwości
50 - 60 Hz
Szerokość wyrażona liczbą modułów
1
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 35 mm2
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Prąd znamionowy
20 A
Charakterystyka wyzwalania
B
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm2
Głębokość wbudowania
44.5 mm
Stopień zanieczyszczenia
2
Jednocześnie rozłączany biegun N
nie
SCHNEIDER POLSKA
iDPNNVigi 6000-A30-SI16-1N
SCHNEIDER POLSKA
S-A9D33616
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik kombinowany (różnicowoprądowy z członem nadprądowym) serii iDPNVigi, o numerze A9D33616, iDPNNVigi-C16-30-1N-SI, 1N-biegunowy, prąd znamionowy 16A, czułość 30 mA, typ A - poprawnie reaguje na prądy upływu sinusoidalne i wyprosotwane pulsacyjne, zwiększona odporność na przejściowy prąd udarowy, charakterystyka wyzwalania C, wytrzymałosć zwarciowa 6 kA. Pozwala na realizację ochrony przeciwporażeniowej oraz chroni przed zwarciami i przeciążeniami w instalacjach elektrycznych. . Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe...
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Kategoria przepięcia
3
Liczba biegunów (całkowita)
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Rodzaj napięcia
AC
Czułość
Si
Ochrona przed niepożądanym wyzwoleniem
nie
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Głębokość wbudowania
44 mm
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
400 V
Jednocześnie rozłączany biegun N
tak
Znamionowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Prąd znamionowy
16 A
Z blokadą
nie
Odporność na udar prądowy
3 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Stopień zanieczyszczenia
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm2
SCHNEIDER POLSKA
szyna łączeniowa 1P 100A 57mod
SCHNEIDER POLSKA
S-A9XPH157
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 C60 is cuttable. It is dedicated to 1L installations. The type is L1 (Line). It is a set of 1 device. It is suitable for 57 devices (1P). The length is 1000mm.The total number of modules of 18mm is 57. The pin cross section is 16mm2. The type of electric connection is PIN. The number of phase is 1. The number of poles is 2. The Ie rated operational current at 40°C is 100A. The Isc short circuit current is compatible with the breaking capacity of Schneider Electric circuit breakers. The Ui rated insulation voltage is 500VAC. The Ue rated operational voltage is 415VAC. The color of the device is anthracite grey RAL7016. The pollution degree...
Dane techniczne
Kolor
Biały
Liczba biegunów
1
Z izolacją
tak
Szerokość wyrażona liczbą modułów
57
Maksymalne znamionowe napięcie pracy Ue
415 V
Przekrój
16 mm2
Do urządzeń z torem N
nie
Rodzaj połączenia elektrycznego
Pin/sztyft
Wielkość odstępów
18 mm
Znamionowy prąd ciągły Iu
100 A
Do liczby urządzeń
57
Liczba faz
1
Do urządzeń ze stykami pomocniczymi
tak
Długość
1000 mm
SCHNEIDER POLSKA
Stycznik modułowy Acti9 iCT50-16-11-230 16A 1NO+1NC 50Hz 230/240 VAC
SCHNEIDER POLSKA
S-A9C22715
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Stycznik modułowy serii iCT, o numerze A9C22715, iCT50-16-11-230, napięcie sterowania 230 VAC 50Hz, 1 styk zwierny + 1 styk rozwierny, prąd znamionowy AC7A: 16A, do sterowania obwodami elektrycznymi. Optyczny wskaźnik stanu styków wyjściowych, możliwość rozbudowy o styki pomocnicze
Dane techniczne
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
tak
Znamionowe napięcie pracy
250 - 250 V
Maksymalna zdolność łączeniowa dla świetlówek
850 VA
Rodzaj napięcia zasilania
AC
Znamionowe napięcie sterujące
230 - 240 V
Kategoria użytkowania
7
Suwak do obsługi manualnej
nie
Liczba styków rozwiernych
1
Szerokość wyrażona liczbą modułów
1
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
1500 VA
Głębokość wbudowania
43.5 mm
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Rodzaj napięcia sterowania
AC
Liczba styków zwiernych
1
Znamionowy prąd pracy
16 A
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
800 VA
SCHNEIDER POLSKA
szyna łączeniowa 3P 100A 24mod
SCHNEIDER POLSKA
S-A9XPH324
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Szyna sztyftowa A9XPH324 100A 3-biegunowa (trójbiegunowa), o numerze A9XPH324, 24 modułów do łączenia aparatury modułowej Acti9. Prąd obciążenia 100 A, kolorystyka biało-żółta: dopasowana do aparatury Acti9, ze wskazaniem na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa
Dane techniczne
Kolor
Biały
Liczba biegunów
3
Z izolacją
tak
Szerokość wyrażona liczbą modułów
24
Maksymalne znamionowe napięcie pracy Ue
415 V
Przekrój
16 mm2
Do urządzeń z torem N
nie
Rodzaj połączenia elektrycznego
Pin/sztyft
Wielkość odstępów
18 mm
Znamionowy prąd ciągły Iu
100 A
Do liczby urządzeń
8
Liczba faz
3
Do urządzeń ze stykami pomocniczymi
tak
Długość
430 mm
SCHNEIDER POLSKA
przekaźnik imp.iTL-16-40-230 16A 4NO 230VAC/110VDC A9C30814
SCHNEIDER POLSKA
S-A9C30814
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Przekaźnik impulsowy iTL-16-40-230 16A 4NO 230VAC/110VDC ,o numerze A9C30814. Możliwość rozbudowy o styki pomocnicze
Dane techniczne
Sposób montażu
Szyna DIN
Funkcja
Przełącznik mechaniczny
Rodzaj napięcia sterowania 1
AC
Zakres napięcia zasilającego
24 - 415 V
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
2700 VA
Napięcie sterowania 1
230 - 240 V
Obsługa ręczna
tak
Maksymalna zdolność łączeniowa dla świetlówek
3900 VA
Głębokość wbudowania
43.5 mm
Rodzaj napięcia sterowania 2
DC
Maksymalny prąd załączania (cos φ = 0,6)
16 A
Znamionowy prąd załączania
16 A
Napięcie sterowania 2
110 - 110 V
Rodzaj napięcia zasilającego
AC
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
6000 VA
Szerokość wyrażona liczbą modułów
2
Częstotliwość napięcia sterowania 1
50 - 60 Hz
Maksymalna zdolność łączeniowa dla żarówek
4800 W
Liczba styków zwiernych
4
SCHNEIDER POLSKA
Wyłącznik kombinowany Acti9 iDPNNVigi-C25-300-AC C 25A 1N-biegunowy 300 mA typ AC
S-A9D41625
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik kombinowany iDPNNVigi-C25-300-AC C 25A 1N-biegunowy 300 mA typ AC ,o numerze A9D41625. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Kategoria przepięcia
3
Liczba biegunów (całkowita)
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Rodzaj napięcia
AC
Czułość
AC
Ochrona przed niepożądanym wyzwoleniem
nie
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Inne
Głębokość wbudowania
44 mm
Znamionowy prąd różnicowy
0.3 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
400 V
Jednocześnie rozłączany biegun N
tak
Znamionowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Prąd znamionowy
25 A
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Stopień zanieczyszczenia
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm2
SCHNEIDER POLSKA
Wyłącznik nadprądowy Acti9 iC60N-B20-3 B 20A 3-biegunowy
SCHNEIDER POLSKA
S-A9F03320
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy serii iC60N, o numerze A9F03320, iC60N-B20-3, 3-biegunowy (trójbiegunowy), 20A, charakterystyka B, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Liczba biegunów (całkowita)
3
Kategoria przepięcia
4
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Klasa ograniczenia energii
3
Prąd znamionowy
20 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
3
Montaż podtynkowy
nie
SCHNEIDER POLSKA
Wyłącznik nadprądowy Acti9 iC60N-D4-2 D 4A 2-biegunowy
SCHNEIDER POLSKA
S-A9F05204
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy iC60N-D4-2 D 4A 2-biegunowy ,o numerze A9F05204. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Liczba biegunów (całkowita)
2
Kategoria przepięcia
4
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Klasa ograniczenia energii
3
Prąd znamionowy
4 A
Charakterystyka wyzwalania
D
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
2
Montaż podtynkowy
nie
SCHNEIDER POLSKA

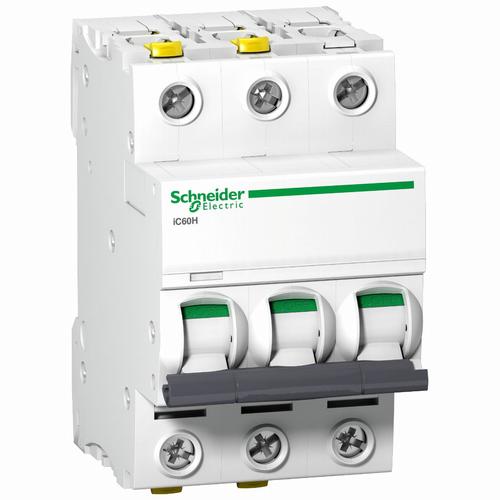

Wyłącznik nadprądowy Acti9 iC60H-B40-3 B 40A 3-biegunowy
SCHNEIDER POLSKA
S-A9F06340
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy iC60H-B40-3 B 40A 3-biegunowy ,o numerze A9F06340. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Liczba biegunów (całkowita)
3
Kategoria przepięcia
4
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Klasa ograniczenia energii
3
Prąd znamionowy
40 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
3
Montaż podtynkowy
nie
SCHNEIDER POLSKA
szyna łączeniowa 3P 100A 57mod
SCHNEIDER POLSKA
S-A9XAH357
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti 9 horizontal comb busbar 18mm modules with 9mm auxiliary for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to Aux+3L installations. The type is AuxL1L2L3 (Auxiliary, Line). It is a set of 1 device. It is suitable for 16 devices (3P) with associated auxiliaries. The length is 1000mm.The total number of modules of 18mm is 16. The pin cross section is 16mm2. The type of electric connection is PIN. The number of phase is 3. The number of poles is 3. The Ie rated operational current at 40°C is 100A. The Isc short circuit current is compatible with the breaking capacity of Schneider Electric circuit breakers. The Ui rated insulation voltage is 500VAC. The Ue rated operational voltage...
Dane techniczne
Kolor
Biały
Liczba biegunów
3
Z izolacją
tak
Szerokość wyrażona liczbą modułów
57
Maksymalne znamionowe napięcie pracy Ue
415 V
Przekrój
16 mm2
Do urządzeń z torem N
nie
Rodzaj połączenia elektrycznego
Pin/sztyft
Wielkość odstępów
18 mm
Znamionowy prąd ciągły Iu
100 A
Do liczby urządzeń
16
Liczba faz
3
Do urządzeń ze stykami pomocniczymi
tak
Długość
1000 mm
SCHNEIDER POLSKA

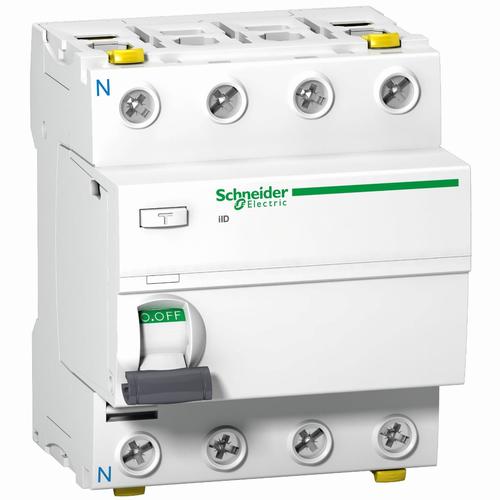

Wyłącznik różnicowoprądowy Acti9 iID-63-4-300-Si-S 63A 4-biegunowy 300mA typ Si-S
S-A9Z35463
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik różnicowoprądowy iID-63-4-300-Si-S 63A 4-biegunowy 300mA typ Si-S ,o numerze A9Z35463. Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania. Tor N umieszony po lewej stronie, ułatwia oszynowanie z wyłącznikami nadprądowymi.
Dane techniczne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Czułość
Si-S
Rodzaj napięcia
AC
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Głębokość wbudowania
44 mm
Ochrona selektywna
tak
Wykonanie przeciwwybuchowe
nie
Szerokość wyrażona liczbą modułów
4
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Z blokadą
tak
Odporność na udar prądowy
3 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Prąd znamionowy
63 A
Znamionowy prąd różnicowy
0.3 A
Wyzwalanie krótkozwłoczne
tak
Częstotliwość
50/60 Hz
Napięcie znamionowe izolacji Ui
500 V
Stopień zanieczyszczenia
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
SCHNEIDER POLSKA
iCT50-25/8,5-24-4NO
Opis produktu
Schneider Electric Stycznik modułowy serii iCT, o numerze A9C20134, iCT50-25-40-24, napięcie sterowania 24 VAC 50Hz, 4 styki zwierne, prąd znamionowy AC7A: 25 A, do sterowania obwodami elektrycznymi. Optyczny wskaźnik stanu styków wyjściowych, możliwość rozbudowy o styki pomocnicze
Dane techniczne
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
tak
Znamionowe napięcie pracy
400 - 400 V
Maksymalna zdolność łączeniowa dla świetlówek
1200 VA
Rodzaj napięcia zasilania
AC
Kategoria użytkowania
7
Suwak do obsługi manualnej
nie
Liczba styków zwiernych
4
Szerokość wyrażona liczbą modułów
2
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
2400 VA
Głębokość wbudowania
43.5 mm
Maksymalna zdolność łączeniowa dla żarówek
2850 W
Rodzaj napięcia sterowania
AC
Znamionowe napięcie sterujące
24 - 24 V
Znamionowy prąd pracy
25 A
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
1200 VA
SCHNEIDER POLSKA
Wyłącznik kombinowany Acti9 iDPNNVigi-C25-30-AC C 25A 1N-biegunowy 30 mA typ AC
S-A9D31625
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik kombinowany iDPNNVigi-C25-30-AC C 25A 1N-biegunowy 30 mA typ AC ,o numerze A9D31625. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Kategoria przepięcia
3
Liczba biegunów (całkowita)
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Rodzaj napięcia
AC
Czułość
AC
Ochrona przed niepożądanym wyzwoleniem
nie
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Inne
Głębokość wbudowania
44 mm
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
400 V
Jednocześnie rozłączany biegun N
tak
Znamionowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Prąd znamionowy
25 A
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Stopień zanieczyszczenia
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm2
SCHNEIDER POLSKA
Wyłącznik kombinowany Acti9 iDPNNVigi-C32-30-AC C 32A 1N-biegunowy 30 mA typ AC
S-A9D31632
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik kombinowany iDPNNVigi-C32-30-AC C 32A 1N-biegunowy 30 mA typ AC ,o numerze A9D31632. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Kategoria przepięcia
3
Liczba biegunów (całkowita)
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Rodzaj napięcia
AC
Czułość
AC
Ochrona przed niepożądanym wyzwoleniem
nie
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Inne
Głębokość wbudowania
44 mm
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
400 V
Jednocześnie rozłączany biegun N
tak
Znamionowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Prąd znamionowy
32 A
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Stopień zanieczyszczenia
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm2
SCHNEIDER POLSKA
Wyłącznik nadprądowy Acti9 iC60N-C1-2 C 1A 2-biegunowy
SCHNEIDER POLSKA
S-A9F04201
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy iC60N-C1-2 C 1A 2-biegunowy ,o numerze A9F04201. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Liczba biegunów (całkowita)
2
Kategoria przepięcia
4
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Klasa ograniczenia energii
3
Prąd znamionowy
1 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
2
Montaż podtynkowy
nie
SCHNEIDER POLSKA
Wyłącznik nadprądowy Acti9 iC60H-C1-1 C 1A 1-biegunowy
SCHNEIDER POLSKA
S-A9F07101
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy iC60H-C1-1 C 1A 1-biegunowy ,o numerze A9F07101. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Liczba biegunów (całkowita)
1
Kategoria przepięcia
4
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Klasa ograniczenia energii
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Prąd znamionowy
1 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
1
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
SCHNEIDER POLSKA

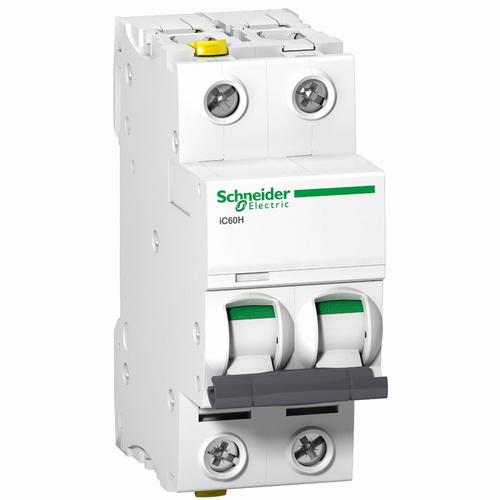

Wyłącznik nadprądowy Acti9 iC60H-C25-2 C 25A 2-biegunowy
SCHNEIDER POLSKA
S-A9F07225
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Schneider Electric Wyłącznik nadprądowy iC60H-C25-2 C 25A 2-biegunowy ,o numerze A9F07225. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi.
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Możliwość dodatkowego wyposażenia
tak
Rodzaj napięcia
AC/DC
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Liczba biegunów (całkowita)
2
Kategoria przepięcia
4
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Napięcie znamionowe izolacji Ui
500 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
3
Jednocześnie rozłączany biegun N
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Klasa ograniczenia energii
3
Prąd znamionowy
25 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Głębokość wbudowania
44.5 mm
Liczba biegunów chronionych
2
Montaż podtynkowy
nie
SCHNEIDER POLSKA
ogranicznik przepięć iPF40-T2-3P+N
SCHNEIDER POLSKA
S-A9L15688
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPF K 40 product is a modular surge arrester. It protects 3P installations. The Imax maximum discharge current is 40kA .The In nominal discharge current is 15kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF40r is recommended for a high risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and neutral) is 260VAC. The Uc maximum continuous operating voltage in DM differential mode (between earth and neutral) is 340VAC. The Up Voltage protection level in CM common mode (between phase and neutral) is 1.5kV. The Ue rated operational voltage is 230VAC...
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
IP20
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Poziom ochrony L-N
1.5 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.5 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
40 A
Najwyższe napięcie trwałej pracy AC
340 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
25 kA
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN
nie
