EATON

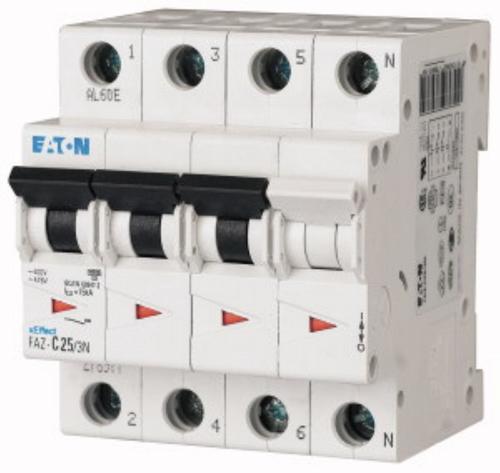

FAZ-C25/3N Wyłącznik nadprądowy 15kA, In=25A, char. C, 3+N bieg. Seria FAZ
EATON-278977
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wysokiej jakości wyłącznik ochronny, znamionowe napięcie pracy 230/400V, znamionowa zdolność łączenia 10 kA według UL 1077, CSA C22.2 No 235 i IEC/EN 60947-2, prądy znamionowe do 63 A, charakterystyka wyzwolenia B, C, D
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
440 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Jednocześnie rozłączany biegun N
tak
Możliwość dodatkowego wyposażenia
tak
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Temperatura otoczenia w warunkach pracy
-25 - 75 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Prąd znamionowy
25 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
4
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Liczba biegunów (całkowita)
4
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
Kategoria przepięcia
3
Liczba biegunów chronionych
3
Montaż podtynkowy
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
EATON
PFIM-100/4/003 Wyłącznik różnicowoprądowy 10kA,In=100A, I?N=0,03A, Typ AC, 4-bieg. seria PFIM
EATON-102823
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Napięcie znamionowe
400 V
Głębokość wbudowania
70.5 mm
Ochrona selektywna
nie
Wyzwalanie krótkozwłoczne
nie
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Czułość
AC
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Wykonanie przeciwwybuchowe
nie
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
100 A
Rodzaj napięcia
AC
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
4
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
440 V
Odporność na udar prądowy
0.25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
EATON
PFIM-100/4/03-A Wyłącznik różnicowoprądowy 10kA, In=100A, I?N=0,3A, Typ A, 4-bieg. seria PFIM
EATON-102871
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Napięcie znamionowe
400 V
Głębokość wbudowania
70.5 mm
Ochrona selektywna
nie
Wyzwalanie krótkozwłoczne
nie
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Czułość
A
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Wykonanie przeciwwybuchowe
nie
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
100 A
Rodzaj napięcia
AC
Znamionowy prąd różnicowy
0.3 A
Szerokość wyrażona liczbą modułów
4
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
440 V
Odporność na udar prądowy
0.25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
EATON
Ogranicznik przepięć Typ T2 4P 20kA 1,4kV SPCT2-335-3+NPE
EATON-167622
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
For protecting consumer systems against transient overvoltages caused by indirect lightning strikes and switching operations, test class II according to IEC 61643-1+A1, SPD-type T2 according to EN 61643-11, SPC-S-HK auxiliary contact for remote signaling can be added, can be bussed with all Xtra Combinations switchgear caused by indirect lightning strikes and switching operations, test class II according to IEC 61643-1+A1, SPD-type T2 according to EN 61643-11, SPC-S-HK auxiliary contact for remote signaling can be added, can be bussed with all Xtra Combinations switchgear
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Klasa ochronności
Typ 2
Poziom ochrony
1.6 kV
Typ 2
tak
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
0 A
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
335 V
Najwyższe napięcie trwałej pracy DC
0 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
335 V
Poziom ochrony L-N
0 kV
Poziom ochrony N-PE
0 kV
Układ sieci IT
tak
Inny układ sieci
tak
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
125 A
Liczba przewodów (bez uziemienia)
3
Znamionowe napięcie DC
0 V
Maks. przekrój przewodu elastycznego
35 mm2
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
0 kA
Bez prądu upływu
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowane dobezpieczenie
nie
Układ sieci TN
tak
Układ sieci TN-C-S
tak
Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG
0 A
EATON
FRCdM-63/4/03-G/B Cyfrowy wył. Różnicowoprądowy 10kA, In=63A,I?N=0,3A, typ G/B,4-bieg. Seria FRCdM
EATON
EATON-167898
Jednostka miary:
szt.
Na zamówienie
Opis produktu
AC/DC sensitive residual current circuit-breaker independent of grid voltage for fault and additional protection with additional digital functions, 63 A, 4p, 300 mA, type G/B
Dane techniczne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Napięcie znamionowe
415 V
Głębokość wbudowania
70.5 mm
Ochrona selektywna
nie
Wyzwalanie krótkozwłoczne
tak
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Czułość
G/B
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Wykonanie przeciwwybuchowe
nie
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
63 A
Rodzaj napięcia
AC
Znamionowy prąd różnicowy
0.3 A
Szerokość wyrażona liczbą modułów
4
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Częstotliwość
50/60 Hz
Napięcie znamionowe izolacji Ui
440 V
Odporność na udar prądowy
3 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
EATON
SPBT12-280-3+NPE50 Ogranicznik przepięć B+C 3+NPE
EATON-184750
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
0 A
Klasa ochronności
Typ 1+2
Ze stykiem sygnalizacyjnym
nie
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.4 kV
Poziom ochrony (DC + / DC - -PE)
0 kV
Układ sieci TN
tak
Układ sieci TN-C-S
nie
Prąd udarowy (10/350 µs)
12.5 kA
Znamionowe napięcie AC
240 V
Maks. przekrój przewodu elastycznego
35 mm2
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
0 A
Zdolność gaszenia prądu następczego
0 kA
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowane dobezpieczenie
nie
Energia właściwa (W/R)
625 kJ/?
Układ sieci TN-C
nie
Poziom ochrony
1.5 kV
Znamionowe napięcie DC
0 V
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Poziom ochrony (DC + - DC-)
0 kV
Układ sieci IT
tak
Inny układ sieci
tak
Rozmiar
4 moduły
Najwyższe napięcie trwałej pracy AC
260 V
Najwyższe napięcie trwałej pracy DC
0 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Energetycznie skoordynowana ochrona urządzenia końcowego
nie
Układ sieci TN-S
tak
Poziom ochrony L-PE
1.5 kV
Technologia szczeliny iskrowej do przełączania napięcia
tak
Zabezpieczenie przed przetężeniem
nie
EATON
PKNM-10/1N/B/003-MW Wyłącznik kombinowany 10kA, In=10A, I?N=0,03A, char. B, Typ AC, 1+N bieg. Seria PKNM
EATON-236067
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Głębokość wbudowania
70 mm
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
440 V
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
tak
Liczba biegunów (całkowita)
2
Znamionowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Prąd znamionowy
10 A
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Rodzaj napięcia
AC
Czułość
AC
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Ochrona przed niepożądanym wyzwoleniem
nie
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2
0 kA
EATON
CKN6-10/1N/B/003-DE Wył.nadpr. z mod. różnic., 1+N-bieg.
EATON-241094
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
2
Napięcie znamionowe
230 V
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Do instalacji podtynkowych
nie
Rodzaj napięcia
AC
Czułość
AC
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Znamionowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Prąd znamionowy
10 A
Głębokość wbudowania
69.5 mm
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Napięcie znamionowe izolacji Ui
250 V
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
tak
Ochrona przed niepożądanym wyzwoleniem
nie
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2
0 kA
EATON
Z-EL/BL230 Lampka pojedyncza, niebieska
EATON-103131
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Pojedyncza lampka, LED Napięcie znamionowe 230 V AC/DC, dioda w kolorze niebieskim, moc lampki 15mcd, strata mocy 2W/LED, częstotliwość pulsowania typ. 2 Hz, wymiary montażowe zatyczki 45mm, szerokość montażowa 1JC (17,5mm), wyłącznik naprądowy, przekrój zacisku 1-10 mm2, wersja zgodna z IEC/EN 60669, VDE 0632
Dane techniczne
Stopień ochrony (IP)
IP40
Rodzaj napięcia
AC/DC
Szerokość wyrażona liczbą modułów
1
Źródło światła
LED
Głębokość wbudowania
60 mm
Trzonek źródła światła
Inne
Napięcie znamionowe
230 V
Kolor klosza
Niebieski
Maksymalna moc źródła światła
2 W
EATON
Z-S32/S ; Przełącznik sterujący
EATON-248339
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
EATON
Z-SCH230/63-22 Stycznik instalacyjny
EATON-248857
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Stycznik instalacyjny, pomiarowe napięcie sterownicze 230V AC, znamionowy prąd pracy przełącznika AC1 63A, funkcja: 2 zestyków zwiernych + 2 zestyków rozwiernych, informacje zgodne z IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1, EN 60947-4-1, VDE, wymiary montażowe zatyczki 45mm, szerokość montażowa 3JC (52,5mm), wyłącznik naprądowy
Dane techniczne
Stopień ochrony (IP)
IP40
Znamionowe napięcie pracy
440 - 440 V
Maksymalna zdolność łączeniowa dla świetlówek
4060 VA
Rodzaj napięcia zasilania
AC
Znamionowe napięcie sterujące
195.5 - 253 V
Kategoria użytkowania
1
Suwak do obsługi manualnej
nie
Liczba styków rozwiernych
2
Szerokość wyrażona liczbą modułów
3
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
8120 VA
Bez przydźwięku
nie
Głębokość wbudowania
60 mm
Maksymalna zdolność łączeniowa dla żarówek
7740 W
Rodzaj napięcia sterowania
AC
Liczba styków zwiernych
2
Znamionowy prąd pracy
63 A
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
2668 VA
Możliwość dodatkowego wyposażenia
tak
Z funkcją dzień/noc
nie
EATON
Z-GSV-16/3P+3N Szyna do łączenia aparatury modułowej
EATON-271068
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Block busbar for PLS.1N (1.5SU), supplied without end caps
Dane techniczne
Kolor
Inne
Liczba biegunów
3
Z izolacją
tak
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Do urządzeń ze stykami pomocniczymi
nie
Przekrój
16 mm2
Rodzaj połączenia elektrycznego
Inne
Wielkość odstępów
26.7 mm
Szerokość wyrażona liczbą modułów
3
Do urządzeń z torem N
tak
Znamionowy prąd ciągły Iu
63 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
0 kA
Długość
28.5 mm
Liczba faz
4
Znamionowe napięcie udarowe
0 kV
Maksymalne znamionowe napięcie pracy Ue
415 V
EATON
FAZ-B63/1 Wyłącznik nadprądowy 15kA, In=63A, char. B, 1-bieg. Seria FAZ
EATON-278541
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wysokiej jakości wyłącznik ochronny, znamionowe napięcie pracy 230/400V, znamionowa zdolność łączenia 10 kA według UL 1077, CSA C22.2 No 235 i IEC/EN 60947-2, prądy znamionowe do 63 A, charakterystyka wyzwolenia B, C, D
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
440 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Jednocześnie rozłączany biegun N
nie
Możliwość dodatkowego wyposażenia
tak
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Temperatura otoczenia w warunkach pracy
-25 - 75 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Prąd znamionowy
63 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
1
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Liczba biegunów (całkowita)
1
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
Kategoria przepięcia
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
EATON
FAZ-K40/3 Wyłącznik nadprądowy 10kA, In=40A, char. K, 3-bieg. Seria FAZ
EATON-278915
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Wysokiej jakości wyłącznik ochronny, znamionowe napięcie pracy 230/400V, znamionowa zdolność łączenia 10 kA według UL 1077, CSA C22.2 No 235 i IEC/EN 60947-2, prądy znamionowe do 63 A, charakterystyka wyzwolenia B, C, D
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
440 V
Wykonanie przeciwwybuchowe
nie
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
0 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Jednocześnie rozłączany biegun N
nie
Możliwość dodatkowego wyposażenia
tak
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Temperatura otoczenia w warunkach pracy
-25 - 75 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
0 kA
Prąd znamionowy
40 A
Charakterystyka wyzwalania
K
Szerokość wyrażona liczbą modułów
3
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Liczba biegunów (całkowita)
3
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
Kategoria przepięcia
3
Liczba biegunów chronionych
3
Montaż podtynkowy
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
EATON
SPCT2-NPE60 Wkład ogranicznika przepięć
EATON-167617
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
For protecting consumer systems against transient overvoltages caused by indirect lightning strikes and switching operations, test class II according to IEC 61643-1+A1, SPD-type T2 according to EN 61643-11, SPC-S-HK auxiliary contact for remote signaling can be added, can be bussed with all Xtra Combinations switchgear
Dane techniczne
Sposób montażu
Na podstawie
Stopień ochrony (IP)
IP20
Liczba biegunów
1
Klasa ochronności
Typ 2
Najwyższe napięcie trwałej pracy AC
260 V
Poziom ochrony L-N
0 kV
Poziom ochrony N-PE
0 kV
Układ sieci IT
nie
Inny układ sieci
tak
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
125 A
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie DC
0 V
Maks. przekrój przewodu elastycznego
0 mm2
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
0 kA
Bez prądu upływu
nie
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
30 kA
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowane dobezpieczenie
nie
Układ sieci TN
tak
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Poziom ochrony
1 kV
Typ 2
tak
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Układ sieci DC
nie
Układ sieci TT
nie
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
0 A
Rozmiar
1 moduł
Znamionowe napięcie AC
260 V
Najwyższe napięcie trwałej pracy DC
0 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
0 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
60 kA
Zintegrowane zabezpieczenie przeciwzwarciowe selektywnie dla bezpiecznika gG
0 A
EATON
SPET2-280 Wkład ogranicznika przepięć
EATON-168740
Jednostka miary:
szt.
Na zamówienie
Opis produktu
For protecting consumer systems against transient overvoltages caused by indirect lightning strikes and switching operations, test class II according to IEC 61643-1+A1, SPD-type T2 according to EN 61643-11, can be bussed with all Xtra Combinations switchgear, use in accordance with IEC 60364-5-53 clause 534
Dane techniczne
Sposób montażu
Na podstawie
Stopień ochrony (IP)
IP20
Rozmiar
1 moduł
Znamionowe napięcie AC
280 V
Najwyższe napięcie trwałej pracy DC
0 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
20 kA
Najwyższe napięcie trwałej pracy AC
280 V
Poziom ochrony L-N
0 kV
Poziom ochrony N-PE
0 kV
Układ sieci IT
nie
Inny układ sieci
tak
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie DC
0 V
Maks. przekrój przewodu elastycznego
0 mm2
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
0 kA
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
10 kA
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowane dobezpieczenie
nie
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Poziom ochrony
1.2 kV
Typ 2
tak
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Układ sieci DC
nie
Układ sieci TT
nie
EATON
EVG-3PHAS/N/5MODUL/LS Szyna do łączenia aparatury modułowej
EATON-215659
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Oszynowanie: Ograniczenie naddatku materiału Nie trzeba stosować zatyczek Oszczędność 30% czasu montażu
Dane techniczne
Kolor
Inne
Liczba biegunów
4
Z izolacją
tak
Znamionowy warunkowy prąd zwarciowy Iq
25 kA
Do urządzeń ze stykami pomocniczymi
nie
Długość
157 mm
Przekrój
10 mm2
Rodzaj połączenia elektrycznego
Widełkowe
Maksymalne znamionowe napięcie pracy Ue
500 V
Szerokość wyrażona liczbą modułów
5
Do urządzeń z torem N
nie
Znamionowy prąd ciągły Iu
63 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
0 kA
Wielkość odstępów
0 mm
Liczba faz
3
Znamionowe napięcie udarowe
4 kV
Do liczby urządzeń
2
EATON
PKNM-10/1N/C/03-MW Wyłącznik kombinowany 10kA, In=10A, I?N=0,3A, char. C, Typ AC, 1+N bieg. Seria PKNM
EATON-236079
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Montaż podtynkowy
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Głębokość wbudowania
70 mm
Znamionowy prąd różnicowy
0.3 A
Szerokość wyrażona liczbą modułów
2
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
440 V
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
tak
Liczba biegunów (całkowita)
2
Znamionowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Prąd znamionowy
10 A
Z blokadą
nie
Odporność na udar prądowy
0.25 kA
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Rodzaj napięcia
AC
Czułość
AC
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Ochrona przed niepożądanym wyzwoleniem
nie
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2
0 kA
EATON
PKNM-20/1N/B/003-DE ; Wyłącznik nadpr. z mod. różnic., 1+N-bieg.
EATON-240087
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Wył.nadprądowy, z mod. Różnicowoprąd., 1+N-bieg.
Dane techniczne
Liczba biegunów
2
Napięcie znamionowe
230 V
Szerokość wyrażona liczbą modułów
2
Czułość
AC
Liczba biegunów (całkowita)
2
Prąd znamionowy
20 A
Znamionowy prąd różnicowy
0.03 A
Charakterystyka wyzwalania
B
EATON
CLS6-C16-DP Wyłączniki nadprądowy 1-bieg
EATON-270352
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
440 V
Temperatura otoczenia w warunkach pracy
-25 - 55 °C
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
0 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Do instalacji podtynkowych
nie
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Możliwość dodatkowego wyposażenia
tak
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
0 kA
Prąd znamionowy
16 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
1
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Głębokość wbudowania
70.5 mm
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
1
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
