EATON
EATON
PKE-XTU-65 Blok wyzwalacza wykonanie standardowe
EATON-138259
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Elektroniczny blok wyzwolenia do ochrony silnika zgodnie z normą IEC60947-4-1 do urządzenia podstawowego PKE65, elektroniczna szerokozakresowa ochrona przeciążeniowa (4:1), ochrona przed brakiem fazy i asymetrią, ustawiana klasa wyzwolenia. Dopuszczenie ATEX
Dane techniczne
Znamionowe napięcie sterowania Us dla AC 50 Hz
0 - 0 V
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
192 A
Rodzaj napięcia sterowania
Samozasilający się
Liczba biegunów
3
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
780 A
Zakres nastawy wyzwalacza przeciążeniowego
16 - 65 A
Znamionowy prąd ciągły Iu
65 A
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Rodzaj wyzwalacza zwarciowego
Zwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi
nie
Rodzaj ochrony silnika
Wyzwalacz elektroniczny
EATON
PKZM4-40 Wyłącznik silnikowy 40A 20kW
EATON-222354
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłącznik silnikowy zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 4, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia
Dane techniczne
Szerokość
55 mm
Wysokość
140 mm
Głębokość
160 mm
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Pokrętło
Budowa urządzenia
Urządzenie mocowane na stałe
Znamionowy prąd ciągły Iu
40 A
Z zabezpieczeniem termicznym
nie
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
50 kA
Znamionowa moc pracy dla AC-3, 400 V
20 kW
Zakres nastawy wyzwalacza przeciążeniowego
32 - 40 A
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
620 - 620 A
Ze zintegrowanym stykiem pomocniczym
nie
Znamionowa moc pracy dla AC-3, 230 V
11 kW
Liczba biegunów
3
Znamionowe napięcie pracy
690 - 690 V
EATON
Z-TN230/1S1O Przekaź. instal. z fun. wyboru Z/AUT/W
EATON-267975
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Przekaźnik instalacyjny z mechaniczną nastawą funkcji, czas trwania WŁ / AUTOM / WYŁ, napięcie sterujące 230V AC 50Hz, funkcja: 1 zestyków zwiernych + 1 zestyków rozwiernych, prąd znamionowy 20 A, 250V AC, wersje zgodne z IEC/EN 60947, wymiary montażowe zatyczki 45mm, szerokość montażowa 1JC (17,5mm), wyłącznik naprądowy, przekrój zacisku 0,5-10 mm2 jedno- i wielożyłowego / 0,5-6 mm2 drobnożyłowego z tuleją kończącą
Dane techniczne
Sposób montażu
Szyna DIN
Rodzaj napięcia zasilającego
AC
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Szerokość wyrażona liczbą modułów
1
Częstotliwość napięcia sterowania 1
50 - 50 Hz
Maksymalna zdolność łączeniowa dla żarówek
0 W
Liczba styków zwiernych
1
Funkcja
Mechaniczny
Rodzaj napięcia sterowania 1
AC
Zakres napięcia zasilającego
250 - 250 V
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
0 VA
Prąd znamionowy
20 A
Napięcie sterowania 1
230 - 230 V
Maksymalna zdolność łączeniowa dla świetlówek
0 VA
Głębokość wbudowania
60 mm
Rodzaj napięcia sterowania 2
AC/DC
Maksymalny prąd załączania (cos φ = 0,6)
0 A
Liczba styków rozwiernych
1
Napięcie sterowania 2
0 - 0 V
Częstotliwość napięcia sterowania 2
0 - 0 Hz
EATON
DA1-34046FB-B55C Przemiennik 22kW 3x400V RFI IP55 OLED lak.
EATON-169393
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Variable frequency drives featuring fast and easy commissioning, compact dimensions, easy mounting (DIN-rail mounting and panel mounting), vector control, STO (Safe Torque Off), integrated LCD display, optional OLED display, CANopen and Modbus on board, integrated EMC filter and brake chopper, integrated PID controller, integrated PLC, simple PC parameterization using drivesConnect parameter software
Dane techniczne
Szerokość
173 mm
Wysokość
450 mm
Głębokość
240 mm
Stopień ochrony (IP)
IP55
Obsługa protokołu PROFIBUS
tak
Obsługa protokołu PROFINET IO
tak
Obsługa protokołu Data-Highway
nie
Z połączeniem do komputera PC
tak
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
tak
Liczba wejść analogowych
2
Obsługa protokołu TCP/IP
tak
Obsługa protokołu Foundation Fieldbus
nie
Obsługa protokołu KNX
nie
Obsługa innych protokołów
tak
Napięcie sieci
380 - 480 V
Liczba wejść cyfrowych
5
Liczba złączy sprzętowych RS-485
1
Obsługa protokołu DeviceNet Safety
nie
Obsługa protokołu CAN
tak
Obsługa protokołu DeviceNet
tak
Obsługa protokołu SERCOS
nie
Rodzaj przemiennika
Przemiennik napięciowy
Liczba wyjść analogowych
2
Obsługa protokołu ASI
nie
Obsługa protokołu PROFINET CBA
nie
Obsługa protokołu Modbus
tak
Częstotliwość sieci
50/60 Hz
Liczba wyjść cyfrowych
2
Z interfejsem optycznym
nie
Obsługa protokołu EtherNet/IP
tak
Obsługa protokołu INTERBUS
nie
Stopień ochrony (NEMA)
12
Obsługa protokołu SUCONET
nie
Obsługa protokołu INTERBUS-Safety
nie
Liczba faz wyjściowych
3
Z elementem wykonawczym
tak
Obsługa protokołu LON
nie
Obsługa protokołu AS-Interface Safety at Work
nie
Liczba faz wejściowych
3
Zintegrowany moduł hamujący (chopper)
tak
Dozwolone zastosowanie w przemyśle
tak
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
tak
Maksymalna częstotliwość wyjściowa
500 Hz
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
22 kW
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
22 kW
Względna tolerancja napięcia sieciowego
10 %
Względna tolerancja częstotliwości sieciowej
10 %
Obsługa protokołu PROFIsafe
nie
Obsługa protokołu SafetyBUS p
nie
Maks. napięcie wyjściowe
500 V
Znamionowy prąd wyjściowy I2N
46 A
Obsługa protokołu BACnet
nie
EATON
PFIM-25/2/003-A-MW Wyłącznik różnicowoprądowy 10kA, In=25A, I?N=0,03A, Typ A, 2-bieg. seria PFIM
EATON
EATON-235424
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
230 V
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Sposób montażu
Szyna DIN
Rodzaj napięcia
AC
Stopień ochrony (IP)
IP20
Ochrona selektywna
nie
Wyzwalanie krótkozwłoczne
nie
Temperatura otoczenia w warunkach pracy
-25 - 55 °C
Liczba biegunów
2
Czułość
A
Stopień zanieczyszczenia
2
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Wykonanie przeciwwybuchowe
nie
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
25 A
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Częstotliwość
50 Hz
Napięcie znamionowe izolacji Ui
440 V
Odporność na udar prądowy
0.25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
EATON
MSC-D-16-M17(230V50HZ) Układ rozruchu, bezpośredniego
EATON-283150
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wstępnie zmontowany rozrusznik silnika z minimalnym czasem okablowania składający się wyłącznika silnikowego i stycznika.
Dane techniczne
Szerokość
45 mm
Wysokość
228 mm
Głębokość
123.4 mm
Stopień ochrony (IP)
IP00
Obsługa protokołu CAN
nie
Obsługa protokołu SUCONET
nie
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Obsługa protokołu INTERBUS-Safety
nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Połączenie śrubowe
Do wyłączania awaryjnego
nie
Obsługa protokołu PROFINET CBA
nie
Obsługa protokołu ASI
nie
Obsługa protokołu Data-Highway
nie
Możliwość montażu na szynie
tak
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Obsługa protokołu EtherNet/IP
nie
Obsługa protokołu LON
nie
Obsługa protokołu INTERBUS
nie
Obsługa innych protokołów
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Klasa wyzwalania
KLASA 10 A
Obsługa protokołu AS-Interface Safety at Work
nie
Znamionowy prąd pracy Ie
15.2 A
Obsługa protokołu PROFINET IO
nie
Obsługa protokołu PROFIBUS
nie
Obsługa protokołu DeviceNet
nie
Stopień ochrony (NEMA)
Inne
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Obsługa protokołu SERCOS
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
1
Obsługa protokołu Foundation Fieldbus
nie
Obsługa protokołu TCP/IP
nie
Obsługa protokołu Modbus
nie
Możliwość zewnętrznego kasowania
nie
Rodzaj napięcia sterowania
AC
Obsługa protokołu DeviceNet Safety
nie
Zakres nastawy wyzwalacza przeciążeniowego
10 - 16 A
Z transformatorem
nie
Z wyzwalaczem zwarciowym
tak
Z bezpiecznikiem
nie
Obsługa protokołu PROFIsafe
nie
Obsługa protokołu SafetyBUS p
nie
Rodzaj układu rozruchowego
Rozruch bezpośredni
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
4 kW
Moc znamionowa, 460 V, 60 Hz, 3-fazowego
0 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego
0 kW
Znamionowy prąd pracy dla AC-3, 400 V
16 A
Maksymalna temperatura otoczenia
55 °C
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
tak
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
50000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
50000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
0 A
Klasa koordynacji zgodnie z IEC 60947-4-3
Klasa 2
EATON
M22-DRL-Y Napęd przycisku podśw. bez samopowrotu p
EATON-216950
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Kompletny element przedni RMQ Titan spełniający wymogi stopni ochrony IP67 i IP69K. Doskonale nadaje się do zastosowań w maszynach i instalacjach. Ergonomicznie ukształtowane powierzchnie dotyku pasują do opuszków palców. Dzięki temu obsługa jest jeszcze prostsza. Przycisk podświetlany bez samopowrotu poprzez proste \'przełożenie przełącznika\' może być przekonfigurowany na przycisk z samopowrotem. Pozwala to ograniczyć koszty magazynowania i zwiększa elastyczność na miejscu pracy.
Dane techniczne
Wysokość otworu
0 mm
Stopień ochrony części frontowej (NEMA)
4X
Liczba pozycji sterowniczych
1
Stopień ochrony (IP) części czołowej
IP67/IP69K
Z pierścieniem czołowym
tak
Z podświetleniem
tak
Rodzaj przycisku
Płaski
Z pokrywą ochronną
nie
Średnica otworu
22 mm
Z samopowrotem
nie
Szerokość otworu
0 mm
Bez samopowrotu
tak
Kształt soczewki
Okrągły
Kolor pierścienia czołowego
Chrom
Materiał pierścienia czołowego
Tworzywo sztuczne
Kolor przycisku
Żółty
Z nadrukiem
nie
EATON
P1-32/I2/SVB/HI11 Rozłacznik On/Off In=32A P=15kW
EATON-207318
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/32A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym, zamykanie 3 kłódkami, rozłączniki izolacyjne P1 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
32 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czerwony
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
32 A
Liczba styków pomocniczych zwiernych
1
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
15 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Znamionowy prąd ciągły dla AC-23, 400 V
32 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Zdolność łączeniowa przy 400 V
15 kW
Liczba styków pomocniczych rozwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.64 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Znamionowa moc pracy dla AC-3, 400 V
13 kW
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
EATON
LN4-1250-I Rozłącznik mocy LN4, 3-bieg., 1250A
EATON-112014
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
710 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły Iu
1250 A
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
25 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowe napięcie pracy
690 - 690 V
Rodzaj podłączenia styków głównych
Połączenie bolcowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
400 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
EATON

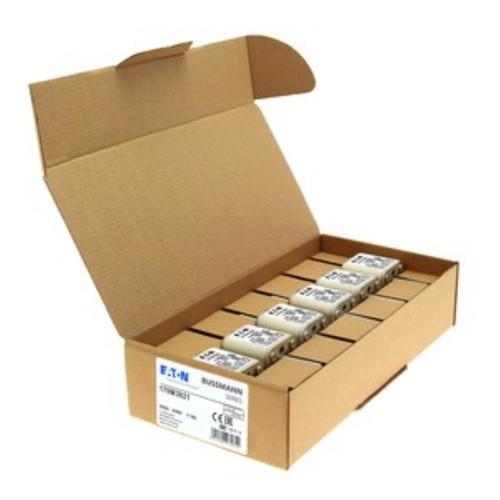

170M3021 Wkładka szybka, 500 A, AC 690 V, compact DIN 1, 45 x 45 x 104 mm, aR, DIN, IEC
EATON-170M3021
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Charakterystyka
aR (ochrona zwarciowa elementów półprzewodnikowych)
Kod koloru
Brak
Strata mocy przy prądzie znamionowym
70 W
Prąd znamionowy
500 A
Zdolność łączeniowa
200 kA
Rodzaj wskaźnika zadziałania
Wskaźnik górny
Rodzaj prądu
AC
Napięcie znamionowe AC
690 V
Rozstaw przyłączy
76.5 mm
Rodzaj budowy bezpiecznika zgodnie z IEC 60269
Inne
Rodzaj otworów montażowych
Inne
EATON
SPBT12-280-1+NPE50 Ogranicznik przepięć B+C 1+NPE
EATON-184752
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
IP20
Poziom ochrony L-N
1.5 kV
Poziom ochrony N-PE
1.4 kV
Poziom ochrony (DC + / DC - -PE)
0 kV
Układ sieci TN
tak
Układ sieci TN-C-S
nie
Prąd udarowy (10/350 µs)
12.5 kA
Znamionowe napięcie AC
240 V
Maks. przekrój przewodu elastycznego
35 mm2
Układ sieci DC
nie
Układ sieci TT
tak
Liczba biegunów
2
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
0 A
Zdolność gaszenia prądu następczego
0 kA
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowane dobezpieczenie
nie
Energia właściwa (W/R)
625 kJ/?
Układ sieci TN-C
nie
Poziom ochrony
1.5 kV
Znamionowe napięcie DC
0 V
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Poziom ochrony (DC + - DC-)
0 kV
Układ sieci IT
nie
Inny układ sieci
tak
Rozmiar
2 moduły
Najwyższe napięcie trwałej pracy AC
260 V
Najwyższe napięcie trwałej pracy DC
0 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Energetycznie skoordynowana ochrona urządzenia końcowego
nie
Układ sieci TN-S
tak
Klasa ochronności
Typ 1+2
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
0 A
Ze stykiem sygnalizacyjnym
nie
Poziom ochrony L-PE
1.5 kV
Technologia szczeliny iskrowej do przełączania napięcia
tak
Zabezpieczenie przed przetężeniem
nie
EATON
10NHG000B Wkładka NH000 10A 500V GL/GG podwójny wskaźnik
EATON-10NHG000B
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Bezpiecznik, Wkładka bezpiecznikowa, Niskie napięcie, 10 A, AC 500 V, NH000, gL/gG, IEC, układ podwójnego sygnalizatora (kombinacja), korpus kwadratowy ze stykami nożowymi, ruchome uchwyty, IEC 60269-2 układ bezpiecznikowy A, DIN 43620, VDE 0636-2, Zdolność wyłączania 120 kA
Dane techniczne
Napięcie znamionowe
500 V
Rodzaj napięcia
AC
Rodzaj wskaźnika zadziałania
Wskaźnik kombinowany (podwójny)
Rozmiar
NH000
Prąd znamionowy
10 A
Znamionowa zdolność łączeniowa
120 kA
Charakterystyka
gL/gG (ochrona instalacji elektroenergetycznych przed skutk. zwarć i przeciążeń)
Metalowe izolowane zaczepy (IMGL)
nie
EATON
BPZ-DRS-MT/400-1 Zestaw dla aparatury modułowej na szer.
EATON-108388
Jednostka miary:
szt.
Na zamówienie
Opis produktu
DIN-rail kit, BPZ-DRS-MT instead of meter plate, height 400mm, width 215 mm, depth 130 mm, DIN-rails can be used if the space for the meter trough is empty. Can only be mounted on side panel. Steel plate, powder-spray painted, RAL 7035, equipment supplied: 1 mounting kit, various mounting accessories
Dane techniczne
Kolor
Szary
Szerokość
235 mm
Wysokość
420 mm
Głębokość
160 mm
Maks. obciążenie/ładowność
0 kg
Materiał
Metal
Szerokość montażowa w szafie
215 mm
Numer RAL
7035
Wysokość montażowa w szafie
400 mm
Model
Inne
Głębokość montażowa w szafie
0 mm
EATON
Z-GV-16/3P+HS Szyna do łączenia aparatury modułowej
EATON-271065
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Block busbar for PLS.CLS.PKN.PFIM, PFHM, Z-SLS/D01 (also with auxiliary contact), cover caps are not included as standard
Dane techniczne
Kolor
Inne
Z izolacją
tak
Długość
30 mm
Do urządzeń ze stykami pomocniczymi
tak
Przekrój
16 mm2
Rodzaj połączenia elektrycznego
Widełkowe
Maksymalne znamionowe napięcie pracy Ue
415 V
Liczba biegunów
3
Szerokość wyrażona liczbą modułów
3
Do urządzeń z torem N
nie
Znamionowy prąd ciągły Iu
80 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
0 kA
Wielkość odstępów
27 mm
Liczba faz
3
Znamionowe napięcie udarowe
0 kV
Do liczby urządzeń
12
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
EATON
NWS-K/AC52 Uchwyty zaciskowe do kabli
EATON-255202
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Zacisk kablowy 48-52mm: Zaciski kablowe służą do ochrony kabli lub rurek przed wyrwaniem, materiał: stal
Dane techniczne
Kolor
Inne
Bezhalogenowe
tak
Osłona z tworzywa sztucznego
nie
Zabezpieczenie powierzchni
Ocynk galwaniczny/elektrolityczny
Liczba kabli/rur
1
Odporność na promieniowanie UV
tak
Materiał
Stal
Odległość do ściany
tak
Średnica
48 - 52 mm
Średnica nominalna
52 mm
Sposób mocowania
Mocowanie na szynie
Odpowiednie do stref ochrony przeciwpożarowej
tak
Model
Pojedynczy
Gatunek materiału
Inne
EATON
DILA-22(230V50HZ,240V60HZ) Stycznik pomocniczy 2Z 2R
EATON-276399
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Stycznik pomocniczy, zgodnie z IEC/EN60947, z połączeniami śrubowymi, można rozszerzać do 8 styków, zestyki z wymuszonym przewodzeniem, mocowanie na śruby i zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, trwałość 20 mln cyklów łączenia mechanicznego, dostępne akcesoria: moduły łączników pomocniczych, układy ochronne
Dane techniczne
Sposób montażu
Szyna DIN / śruba
Rodzaj napięcia sterowania
AC
Liczba styków pomocniczych zwiernych
2
Znamionowe napięcie sterowania Us dla AC 60 Hz
240 - 240 V
Obsługa ręczna
nie
Ze wskaźnikiem LED
nie
Liczba styków pomocniczych rozwiernych
2
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Złącze (interfejs)
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Znamionowy prąd pracy Ie, 400 V
4 A
Sposób przyłączenia obwodu pomocniczego
Połączenie śrubowe
EATON
LN1-100-I Rozłącznik mocy LN1, 3-bieg.,100A
EATON-111995
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
55 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły Iu
100 A
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
2 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowe napięcie pracy
690 - 690 V
Rodzaj podłączenia styków głównych
Zacisk ramowy
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
400 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
EATON
Z-MS-1,6/2 Wyłącznik silnikowy 2-biegunowy
EATON-248394
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Motor-protective circuit-breaker with thermal overload release and magnetic short-circuit release, for switching and protecting three-phase motors with outputs of up to 15 kW (380/400 V) or other loads with currents of up to 40 A, can also be used as a main switch, isolating characteristics to IEC/EN 60947, contact position display red/green
Dane techniczne
Szerokość
36 mm
Wysokość
75 mm
Głębokość
80 mm
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Budowa urządzenia
Kompletne urządzenie w obudowie
Znamionowy prąd ciągły Iu
1.6 A
Z zabezpieczeniem termicznym
tak
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
10 kA
Znamionowa moc pracy dla AC-3, 400 V
0.55 kW
Zakres nastawy wyzwalacza przeciążeniowego
1 - 1.6 A
Sposób wyzwalania
Magnetyczny
Czułość na zanik fazy
nie
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
16 - 21 A
Ze zintegrowanym stykiem pomocniczym
nie
Znamionowa moc pracy dla AC-3, 230 V
0 kW
Liczba biegunów
2
Znamionowe napięcie pracy
400 - 400 V
EATON
NZMN2-A160 Wyłącznik mocy 3-bieg. 160A BG2
EATON-259092
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 160 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
960 - 1600 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
160 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
EATON
CI-K2-145-TS Mała obudowa CI-K2 z szyną montażową
EATON-206883
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Mała obudowa, stopień ochrony IP65, poliwęglan wzmocniony włóknem szklanym, dolna część obudowy RAL 9005, czarna/górna część obudowy RAL 7035, jasnoszara, metryczne wytłoczenia na górze, na dole, w ścianie tylnej, membrana przelotowa przewodu, 2 pokryw zasłaniania membrany przelotowej, wprowadzenie przewodu sterującego, lampka sygnalizacyjna L-. można zamontować w wytłoczeniu M20/M25 z szyną montażową
Dane techniczne
Szerokość
100 mm
Wysokość
145 mm
Głębokość
181 mm
Stopień ochrony (IP)
IP65
Materiał obudowy
Tworzywo sztuczne
Z pokrywą transparentną
nie
Stopień ochrony (NEMA)
Inne
Model
Montaż powierzchniowy
Do wyłączania awaryjnego
tak
