EATON
EATON
CS-88/300 Obudowa z płytą montaż. (800x800x300)
EATON-111710
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Obudowa do montażu naściennego CS, drzwi z uszczelką piankową dookoła, kategoria odporności udarowej IK09 zgodnie z EN 62262, płyta podstawy z piankową uszczelką, uszczelka z ochroną w obszarze wgłębnego ukształtowania, jednodrzwiowa, ogranicznik drzwiowy prawy, kąt otwarcia drzwi 120°, kołki do zawiasów drzwiowych z technologią Quick-Change, profilowana listwa drzwiowa z perforacją w odstępie 25-mm do mocowania szyn nośnych DIN lub do mocowania węży kablowych lub przewodów, znormalizowany system zamykania z dźwigienką ustalającą w całości z metalu, z płytą montażową z blachy stalowej, zakres dostawy: zamek, 3mm dwupiórkowa przydatne wyposażenie dodatkowe np...
Dane techniczne
Kolor
Szary
Szerokość
800 mm
Wysokość
800 mm
Głębokość
300 mm
Stopień ochrony (IP)
IP66
Z drzwiami tylnymi
nie
Stopień ochrony (NEMA)
12
Model stojący przyścienny
tak
Numer RAL
7035
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
nie
Odporność udarowa
IK09
Z drzwiami z wentylacją
nie
Montaż słupowy
tak
Liczba zamków
2
Gatunek materiału
Inne
Do montażu metrycznego
tak
Montaż wnękowy
tak
Wolnostojący
nie
Z płytą montażową
tak
Z drzwiami przeszklonymi
nie
Wykończenie powierzchni
Malowanie proszkowe
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
3000 N
Montaż ścienny
tak
Materiał
Stal
Płyta montażowa z regulowaną głębokością
nie
Dach skośny
nie
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
3250 N
Liczba drzwi
1
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
nie
Do montażu na zewnątrz
nie
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
101 W
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
250 N
Model narożny
nie
Montaż pośredni
tak
EATON
FRCMM-25/2/003-A-NA Wyłącznik różnicowoprądowy 10kA, In=25A, I?N=0,03A, Typ A, 2-bieg. Seria FRCMM NA
EATON-167113
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
277 V
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Sposób montażu
Szyna DIN
Rodzaj napięcia
AC
Stopień ochrony (IP)
IP20
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Wykonanie przeciwwybuchowe
nie
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
25 A
Znamionowy prąd różnicowy
0.03 A
Szerokość wyrażona liczbą modułów
2
Częstotliwość
50/60 Hz
Napięcie znamionowe izolacji Ui
440 V
Odporność na udar prądowy
0.25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
Ochrona selektywna
nie
Wyzwalanie krótkozwłoczne
nie
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Liczba biegunów
2
Czułość
A
Stopień zanieczyszczenia
2
EATON
CS-33/200 Obudowa z płytą montaż. (300x300x200)
EATON-111649
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Obudowa do montażu naściennego CS, drzwi z uszczelką piankową dookoła, kategoria odporności udarowej IK09 zgodnie z EN 62262, płyta podstawy z piankową uszczelką, uszczelka z ochroną w obszarze wgłębnego ukształtowania, jednodrzwiowa, ogranicznik drzwiowy prawy, kąt otwarcia drzwi 120°, kołki do zawiasów drzwiowych z technologią Quick-Change, profilowana listwa drzwiowa z perforacją w odstępie 25-mm do mocowania szyn nośnych DIN lub do mocowania węży kablowych lub przewodów, znormalizowany system zamykania z dźwigienką ustalającą w całości z metalu, z płytą montażową z blachy stalowej, zakres dostawy: zamek, 3mm dwupiórkowa przydatne wyposażenie dodatkowe np...
Dane techniczne
Kolor
Szary
Szerokość
300 mm
Wysokość
300 mm
Głębokość
200 mm
Stopień ochrony (IP)
IP66
Z drzwiami tylnymi
nie
Stopień ochrony (NEMA)
12
Model stojący przyścienny
tak
Numer RAL
7035
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
nie
Odporność udarowa
IK09
Z drzwiami z wentylacją
nie
Montaż słupowy
tak
Liczba zamków
1
Gatunek materiału
Inne
Do montażu metrycznego
tak
Montaż wnękowy
tak
Wolnostojący
nie
Z płytą montażową
tak
Z drzwiami przeszklonymi
nie
Wykończenie powierzchni
Malowanie proszkowe
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
1250 N
Montaż ścienny
tak
Materiał
Stal
Płyta montażowa z regulowaną głębokością
nie
Dach skośny
nie
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
1500 N
Liczba drzwi
1
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
nie
Do montażu na zewnątrz
nie
Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890
19 W
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
250 N
Model narożny
nie
Montaż pośredni
tak
EATON
40NHG000B Wkładka NH000 40A 500V GL/GG podwójny wskaźnik
EATON-40NHG000B
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Bezpiecznik, Wkładka bezpiecznikowa, Niskie napięcie, 40 A, AC 500 V, NH000, gL/gG, IEC, układ podwójnego sygnalizatora (kombinacja), korpus kwadratowy ze stykami nożowymi, ruchome uchwyty, IEC 60269-2 układ bezpiecznikowy A, DIN 43620, VDE 0636-2, Zdolność wyłączania 120 kA
Dane techniczne
Napięcie znamionowe
500 V
Rodzaj napięcia
AC
Rozmiar
NH000
Prąd znamionowy
40 A
Znamionowa zdolność łączeniowa
120 kA
Charakterystyka
gL/gG (ochrona instalacji elektroenergetycznych przed skutk. zwarć i przeciążeń)
Rodzaj wskaźnika zadziałania
Wskaźnik kombinowany (podwójny)
Metalowe izolowane zaczepy (IMGL)
nie
EATON
B3.1/4-PKZ0 bloki mostków trójfazowych
EATON-044947
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Blok mostków trójfazowych 3 biegunowy do zasilania 4 PKZM0-... z przymocowanymi po prawej stronie łącznikami pomocniczymi lub sygnalizatorami wyzwolenia, długość 207mm, z zabezpieczeniem przed dotykaniem, Ue = 690 V, Iu = 63 A
Dane techniczne
Kolor
Czarny
Z izolacją
tak
Długość
209 mm
Liczba biegunów
3
Szerokość wyrażona liczbą modułów
11,5
Do urządzeń z torem N
nie
Znamionowy prąd ciągły Iu
63 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
0 kA
Wielkość odstępów
54 mm
Liczba faz
3
Znamionowe napięcie udarowe
6 kV
Do liczby urządzeń
4
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Do urządzeń ze stykami pomocniczymi
nie
Przekrój
0 mm2
Rodzaj połączenia elektrycznego
Widełkowe
Maksymalne znamionowe napięcie pracy Ue
690 V
EATON
MSC-D-16-M15(230V50HZ) Układ rozruchu, bezpośredniego
EATON-100414
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wstępnie zmontowany rozrusznik silnika z minimalnym czasem okablowania składający się wyłącznika silnikowego i stycznika.
Dane techniczne
Szerokość
45 mm
Wysokość
180 mm
Głębokość
95 mm
Stopień ochrony (IP)
IP20
Możliwość montażu na szynie
tak
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Obsługa protokołu EtherNet/IP
nie
Obsługa protokołu LON
nie
Obsługa protokołu INTERBUS
nie
Obsługa innych protokołów
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Klasa wyzwalania
KLASA 10 A
Obsługa protokołu AS-Interface Safety at Work
nie
Znamionowy prąd pracy Ie
15.2 A
Obsługa protokołu PROFINET IO
nie
Obsługa protokołu PROFIBUS
nie
Obsługa protokołu DeviceNet
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Stopień ochrony (NEMA)
Inne
Obsługa protokołu SERCOS
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
1
Obsługa protokołu Foundation Fieldbus
nie
Obsługa protokołu TCP/IP
nie
Obsługa protokołu Modbus
nie
Możliwość zewnętrznego kasowania
nie
Rodzaj napięcia sterowania
AC
Obsługa protokołu DeviceNet Safety
nie
Zakres nastawy wyzwalacza przeciążeniowego
10 - 16 A
Obsługa protokołu CAN
nie
Obsługa protokołu SUCONET
nie
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Obsługa protokołu INTERBUS-Safety
nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Połączenie śrubowe
Do wyłączania awaryjnego
nie
Obsługa protokołu PROFINET CBA
nie
Obsługa protokołu ASI
nie
Obsługa protokołu Data-Highway
nie
Z transformatorem
nie
Z wyzwalaczem zwarciowym
tak
Z bezpiecznikiem
nie
Obsługa protokołu PROFIsafe
nie
Obsługa protokołu SafetyBUS p
nie
Rodzaj układu rozruchowego
Rozruch bezpośredni
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
4 kW
Moc znamionowa, 460 V, 60 Hz, 3-fazowego
0 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego
0 kW
Znamionowy prąd pracy dla AC-3, 400 V
15 A
Maksymalna temperatura otoczenia
55 °C
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
tak
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
50 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
0 A
Klasa koordynacji zgodnie z IEC 60947-4-3
Klasa 1
EATON
M22S-DLH-G-X1 Napęd przycisku podśw.z samopow.wyst.zi
EATON-216978
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Kompletny element przedni RMQ Titan spełniający wymogi stopni ochrony IP67 i IP69K. Doskonale nadaje się do zastosowań w maszynach i instalacjach. Ergonomicznie ukształtowane powierzchnie dotyku pasują do opuszków palców. Dzięki temu obsługa jest jeszcze prostsza.
Dane techniczne
Z podświetleniem
tak
Rodzaj przycisku
Wysoki
Z pokrywą ochronną
nie
Średnica otworu
22 mm
Z samopowrotem
tak
Szerokość otworu
0 mm
Bez samopowrotu
nie
Kształt soczewki
Okrągły
Kolor pierścienia czołowego
Czarny
Materiał pierścienia czołowego
Tworzywo sztuczne
Kolor przycisku
Zielony
Z nadrukiem
tak
Wysokość otworu
0 mm
Stopień ochrony części frontowej (NEMA)
4X
Liczba pozycji sterowniczych
1
Stopień ochrony (IP) części czołowej
IP67/IP69K
Z pierścieniem czołowym
tak
EATON
AKS185 Zaciski szczękowe śred. przyl. 95-185 mm
EATON-107195
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Zacisk szczękowy, do szyn zbiorczych SASY60i i SASY185i 20x5/10 do 30x10mm, podwójny i potrójny profil T, szerokość=38mm, Ie=500A, przekroje przyłączy=95-185mmkw
Dane techniczne
Grubość szyny zbiorczej
5 - 10 mm
Maksymalny przekrój przewodu
185 mm2
Odpowiednie do
Szyna płaska
Szerokość zacisku
38 mm
Szerokość szyny zbiorczej
20 - 30 mm
Do przyłączenia przewodów taśmowych
tak
Do przyłączenia przewodów okrągłych
tak
Do przyłączenia przewodów sektorowych
tak
Maksymalny znamionowy prąd pracy Ie
500 A
EATON
LC-DBIT5-CS Zamek dwupiórkowy 5 mm (brak kluczyka w komplecie)
EATON-133103
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Zamknięcia uniwersalne między innymi do obudowy ściennej CS, 5mm dwupiórkowa, tabliczka zamka z wysokogatunkowego odpornego na uderzenia cynkowego odlewu ciśnieniowego, wkładki zamykające i rygle z metalu, przeciwnakrętką z metalu, z nacięciami, zgodność z kompatybilnymi ryglami, do znormalizowanych wycięć drzwiowych 22,5x20,4mm, powlekane proszkowo szare RAL 7037, kluczyk zamawia się oddzielnie
Dane techniczne
Rodzaj uchwytu
Inne
Kłódka
nie
Rodzaj zamknięcia
Dwupiórowy
Rączka
nie
Zamek obrotowy trzypunktowy
nie
EATON

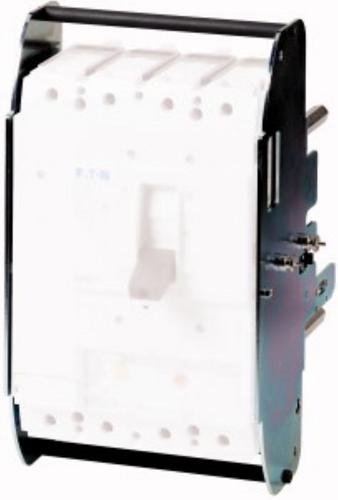

+NZM4-XAVE Wysuwany zespół wyłącznika 3-bieg.
EATON-266717
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Wyłączniki mocy NZM i wyłączniki obciążenia N bez atestu UL/CSA. Zastosowanie do: NZM4., N4, NZM4-4, N4-4
Dane techniczne
Prąd znamionowy In
1488 A
Liczba biegunów
3
Rodzaj podłączenia styków głównych
Inne
Wykonanie jako urządzenie wbudowane
tak
Wykonanie jako adapter szyn zbiorczych
nie
EATON
TS35X7,5 Szyna montażowa 35x7,5mm
EATON-053030
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Szyna DIN 35x7.5mm, rowkowana, zgodnie z IEC/EN 60715, odporność na zwarcia jako przewód PE odpowiada przewodowi miedzianemu 16mm2 zgodnie z IEC/EN 60439-1, dostępna długość=1m
Dane techniczne
Wysokość
8 mm
Długość
2000 mm
Grubość materiału
1 mm
Model
Szyna montażowa DIN TH-35/7,5 mm
Odległość między osiami otworów
36 mm
Zabezpieczenie powierzchni
Ocynk galwaniczny/elektrolityczny
Materiał
Stal
Rodzaj otworu/wycięcia
Podłużny
EATON
L-PKZ0-GN(230V) Lampka sygnalizacyjna zielona neonówka
EATON-082154
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Lampka sygnalizacyjna z żarówką stosowana do obudowy systemowej wyłączników silnikowych, kolor zielony
Dane techniczne
Stopień ochrony (IP)
IP65
Rodzaj napięcia
AC/DC
Zawiera źródło światła
tak
Kolor soczewek
Zielony
Rodzaj połączenia elektrycznego
Połączenie wtykowe płaskie
Materiał pierścienia czołowego
Tworzywo sztuczne
Średnica otworu
16 mm
Znamionowe napięcie pracy Ue
110 - 230 V
Rodzaj soczewki
Płaski
Kształt soczewki
Prostokątny
Szerokość otworu
0 mm
Z pierścieniem czołowym
nie
Kolor pierścienia czołowego
Inne
Stopień ochrony (NEMA)
Inne
Liczba sygnalizatorów świetlnych
10
Wysokość otworu
0 mm
Rodzaj trzonka
Inne
EATON
FAZ-B50/3 Wyłącznik nadprądowy 15kA, In=50A, char. B, 3-bieg. Seria FAZ
EATON-278852
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wysokiej jakości wyłącznik ochronny, znamionowe napięcie pracy 230/400V, znamionowa zdolność łączenia 10 kA według UL 1077, CSA C22.2 No 235 i IEC/EN 60947-2, prądy znamionowe do 63 A, charakterystyka wyzwolenia B, C, D
Dane techniczne
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Rodzaj napięcia
AC
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
tak
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Klasa ograniczenia energii
3
Temperatura otoczenia w warunkach pracy
-25 - 75 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Prąd znamionowy
50 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
3
Liczba biegunów (całkowita)
3
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Głębokość wbudowania
70.5 mm
Kategoria przepięcia
3
Liczba biegunów chronionych
3
Montaż podtynkowy
nie
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Napięcie znamionowe izolacji Ui
440 V
Wykonanie przeciwwybuchowe
nie
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Jednocześnie rozłączany biegun N
nie
EATON
DILM115(RDC24) Stycznik mocy 115A [AC-3]
![DILM115(RDC24) Stycznik mocy 115A [AC-3]](https://dorian.com.pl/files/fotos/product-29340.jpg?ts=1675276185)
EATON-239555
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Cewki zakresowe z wbudowanym układem ochronnym i minimalną stratą mocy. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa ochronna IP2X
Dane techniczne
Liczba styków głównych zwiernych
3
Znamionowe napięcie sterowania Us dla DC
24 - 27 V
Znamionowa moc pracy NEMA
74 kW
Wersja modułowa
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
0 - 0 V
Znamionowy prąd pracy dla AC-4, 400 V
55 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
115 A
Rodzaj napięcia sterowania
DC
Znamionowa moc pracy dla AC-3, 400 V
55 kW
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Znamionowa moc pracy dla AC-4, 400 V
28 kW
Znamionowy prąd pracy Ie dla AC-1, 400 V
160 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
EATON

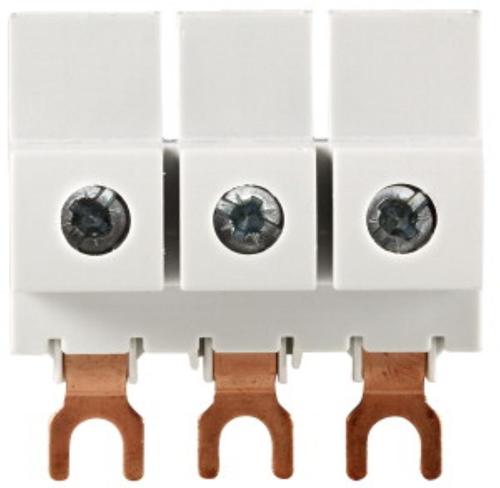

BK25/3-PKZ0-E Zacisk zasilający do mostków, 3p, 25mm2, UL rozrusznik E
EATON-262518
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Grubość szyny zbiorczej
0 - 0 mm
Maksymalny przekrój przewodu
25 mm2
Odpowiednie do
Inne
Szerokość zacisku
45 mm
Szerokość szyny zbiorczej
0 - 0 mm
Do przyłączenia przewodów taśmowych
nie
Do przyłączenia przewodów okrągłych
tak
Do przyłączenia przewodów sektorowych
nie
Maksymalny znamionowy prąd pracy Ie
63 A
EATON
M22-D4-S-X7 przycisk 4-pozycyjny czarny strzałki
EATON-286336
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Kompletny element przedni RMQ Titan spełniający wymogi stopni ochrony IP67 i IP69K. Doskonale nadaje się do zastosowań w maszynach i instalacjach. Ergonomicznie ukształtowane powierzchnie dotyku pasują do opuszków palców. Dzięki temu obsługa jest jeszcze prostsza. Przycisk jest opisany, co zapewnia optymalne sterowanie i wysyłanie poleceń.
Dane techniczne
Z podświetleniem
nie
Rodzaj przycisku
Płaski
Z pokrywą ochronną
nie
Średnica otworu
22 mm
Z samopowrotem
tak
Szerokość otworu
0 mm
Bez samopowrotu
nie
Kształt soczewki
Okrągły
Kolor pierścienia czołowego
Tytan
Materiał pierścienia czołowego
Tworzywo sztuczne
Kolor przycisku
Czarny
Z nadrukiem
tak
Wysokość otworu
0 mm
Stopień ochrony części frontowej (NEMA)
4X
Liczba pozycji sterowniczych
4
Stopień ochrony (IP) części czołowej
IP66
Z pierścieniem czołowym
tak
EATON
BP-MFL-800 Zestaw do pionowego łączenia rozdzielnic
EATON-286745
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Horizontal/center - add-on element, BP-MFL, width 800 mm, horizontal add-on element between 2 distribution boards mounted on top of each other, incl. screws, for surface-mounted distribution board IP30, 1 kit of top/bottom panels, used for add-on configurations, can be combined with BP-MSL for vertical distribution board mounting, material characteristic: sheet steel, powder-spray painted, RAL 7035, equipment supplied: 1 add-on element, 2 mounting elements, various mounting accessories
Dane techniczne
Kolor
Szary
Szerokość
815 mm
Wysokość
120 mm
Głębokość
70 mm
Materiał
Metal
Szerokość montażowa w szafie
800 mm
Numer RAL
7035
Wysokość montażowa w szafie
0 mm
Model
Zestaw montażowy
Głębokość montażowa w szafie
0 mm
Maks. obciążenie/ładowność
0 kg
EATON
CI-K4-PKZ4-G Obudowa izolac.z tworzywa PKZ4 pokrętło
EATON-225524
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Obudowa izolacyjna do PKZM4, stopień ochrony IP65, metryczne wytłoczenie: na górze i na dole: M25/M32 w ścianie tylnej: M25/M32 Wejście przewodu sterującego: M20 z izolowanym zaciskiem PE, z czarno-szarą rękojeścią
Dane techniczne
Szerokość
160 mm
Wysokość
220 mm
Głębokość
240 mm
Stopień ochrony (IP)
IP65
Z pokrywą transparentną
nie
Stopień ochrony (NEMA)
Inne
Model
Montaż powierzchniowy
Do wyłączania awaryjnego
nie
Materiał obudowy
Tworzywo sztuczne
EATON
NZMN1-A160 Wyłącznik mocy 3-bieg. 160A
EATON-281234
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 160 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
960 - 1600 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
160 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
EATON
XSWV2006 Ściana tylna IP31 wentyl. HxW = 2000x600 mm
EATON-284361
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Szary
Szerokość
520 mm
Wysokość
30 mm
Z wejściem kablowym
nie
Z zamkiem
nie
Rozstaw (rozmiar rastra)
12.5 mm
Zastosowanie jako ściana tylna
tak
Szerokość montażowa w szafie
600 mm
Wykończenie powierzchni
Malowanie proszkowe
Numer RAL
7035
Materiał
Stal
Głębokość montażowa w szafie
600 mm
Zastosowanie jako ściana boczna
nie
