Filtry
HAGER
HAGER
SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up?1,35kV styk
HA-SPB415
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TT
tak
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Poziom ochrony N-PE
1.6 kV
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Maks. przekrój przewodu elastycznego
25 mm2
Inny układ sieci
nie
Poziom ochrony
1.35 kV
Poziom ochrony L-N
1.35 kV
Zintegrowane dobezpieczenie
nie
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
25 kA
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
400 V
Maksymalne napięcie instalacji fotowoltaicznej
0 V
Układ sieci TN
tak
Układ sieci TN-C-S
tak
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
275 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
HAGER
RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 16A/30mA Typ A
HA-ADM466C
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Rodzaj napięcia
AC
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Kategoria przepięcia
3
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Czułość
A
Stopień zanieczyszczenia
2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Szerokość wyrażona liczbą modułów
4
Napięcie znamionowe izolacji Ui
500 V
Prąd znamionowy
16 A
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Charakterystyka wyzwalania
C
Klasa ograniczenia energii
3
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Głębokość wbudowania
70 mm
Znamionowy prąd różnicowy
0.03 A
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Częstotliwość
50 Hz
Jednocześnie rozłączany biegun N
nie
Ochrona przed niepożądanym wyzwoleniem
nie
Z blokadą
tak
Odporność na udar prądowy
3 kA
HAGER
RCCB Wyłącznik różnicowoprądowy 3P+N 25A 300mA 6kA AC
HA-CFC425J
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Możliwość dodatkowego wyposażenia
tak
Ochrona selektywna
nie
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Czułość
AC
Stopień zanieczyszczenia
2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Szerokość wyrażona liczbą modułów
4
Napięcie znamionowe izolacji Ui
500 V
Prąd znamionowy
25 A
Wyzwalanie krótkozwłoczne
nie
Częstotliwość
50 Hz
Z blokadą
nie
Wytrzymałość zwarciowa (Icw)
6 kA
Liczba biegunów
4
Znamionowy prąd różnicowy
300 A
Sposób montażu
Szyna DIN
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Głębokość wbudowania
70 mm
HAGER

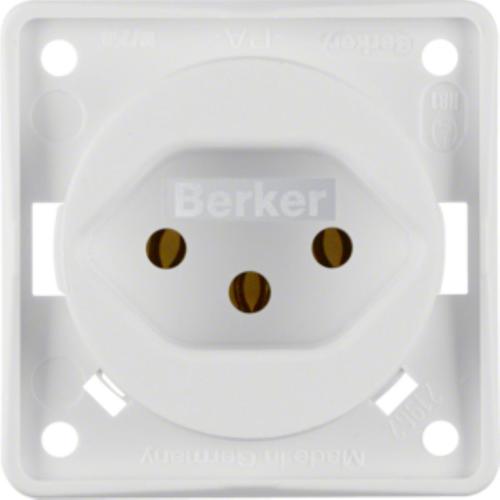

gniazdo Integro Flow z/u "Szwajcaria" typ 13 biały
HA-962492502
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Typ połączenia
Zacisk śrubowy
Bezhalogenowe
tak
Napięcie znamionowe
250 V
Kolor
Biały
Z pokrywą uchylną
nie
Materiał
Tworzywo sztuczne
Prąd znamionowy
10 A
Z przełącznikiem wł./wył.
nie
Z ochroną przeciwprzepięciową
nie
Sposób mocowania
Montaż śrubowy
Wykończenie powierzchni
Matowy
Głębokość osprzętu
36.4 mm
Min. głębokość puszki montażowej
28 mm
Z zabezpieczeniem przed dziećmi
nie
Z mechanizmem wyrzutu wtyczki
nie
Izolowane
tak
Szerokość osprzętu
55.5 mm
Liczba jednostek
1
Z wbudowanym zasilaczem USB
nie
Z lampką sygnalizacyjną
nie
Styk ochronny
tak
Ochrona przed prądem przetężeniowym
nie
Numer RAL (zbliżony)
9010
Z bezpiecznikiem miniaturowym
nie
Model
Norma szwajcarska typ 13
Z oświetleniem funkcyjnym
nie
Model antybakteryjny
nie
Zakres częstotliwości
50 - 50 Hz
Obrócona wkładka centralna
nie
Przezroczysty
nie
Sposób montażu
Do wbudowania
Wysokość osprzętu
55.5 mm
Model zamykany
nie
Liczba aktywnych styków (okrągłych)
2
Liczba faz
1
Miejsce na etykietę/oznaczenie
nie
Zasilanie specjalne
Bez specjalnego zasilania
Odporność udarowa
IK05
Z funkcją pętli (loop through)
nie
Z oświetleniem ewakuacyjnym
nie
Zabezpieczenie powierzchni
Stan surowy
HAGER
łącznik ONE.PLATFORM żaluzjowy na klucz 2-biegunowy zaciski śrubowe (zamiennik WDE385203)
HA-385203
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Napięcie znamionowe
250 V
Materiał
Inne
Prąd znamionowy
10 A
Napęd elektryczny
nie
Konfiguracja elementów
Element podstawowy
Zabezpieczenie powierzchni
Stan surowy
Blokada elektryczna i mechaniczna
tak
Min. głębokość puszki montażowej
35 mm
Napęd mechaniczny
tak
Sposób działania
Klucz
Miejsce na etykietę/oznaczenie
nie
Sposób montażu
Montaż podtynkowy
Liczba biegunów
2
Sposób mocowania
Montaż śrubowy
Przezroczysty
nie
Model
Łącznik 2-biegunowy
Gatunek materiału
Inne
HAGER
MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 32A
HA-NCN332
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Rodzaj napięcia
AC
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Możliwość dodatkowego wyposażenia
tak
Kategoria przepięcia
3
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Napięcie znamionowe izolacji Ui
500 V
Stopień zanieczyszczenia
2
Prąd znamionowy
32 A
Szerokość wyrażona liczbą modułów
3
Głębokość wbudowania
70 mm
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Zakres częstotliwości
50 - 60 Hz
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Charakterystyka wyzwalania
C
HAGER
RCCB Wyłącznik różnicowoprądowy 3P+N 40A 30mA 10kA B+
HA-CDB640D
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Możliwość dodatkowego wyposażenia
tak
Ochrona selektywna
nie
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Czułość
B+
Stopień zanieczyszczenia
2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Szerokość wyrażona liczbą modułów
4
Napięcie znamionowe izolacji Ui
400 V
Prąd znamionowy
40 A
Wyzwalanie krótkozwłoczne
nie
Częstotliwość
50 Hz
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Liczba biegunów
4
Znamionowy prąd różnicowy
30 A
Sposób montażu
Szyna DIN
Odporność na udar prądowy
5 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Głębokość wbudowania
70 mm
HAGER
ramka Q.7 3-krotna, szkło, czarny
HA-10136076
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Kolor
Czarny
Szerokość
237.2 mm
Z pokrywą uchylną
nie
Materiał
Szkło
Odporność udarowa
IK02
Przezroczysty
nie
Wysokość
95.2 mm
Liczba jednostek
3
Miejsce na etykietę/oznaczenie
nie
Kierunek montażu
Poziomy i pionowy
Liczba łączników
3
Liczba jednostek w poziomie
3
Wysokość wbudowania
59.4 mm
Sposób mocowania
Montaż zaciskowy
Średnica otworu montażowego
0 mm
Wykończenie powierzchni
Błyszczący
Z ramką montażową
nie
Gatunek materiału
Inne
Numer RAL (zbliżony)
9005
Do kanałów podłogowych
nie
Liczba jednostek w pionie
3
Głębokość
9.9 mm
Szerokość wbudowania
59.4 mm
Do zabudowy
tak
Do kanałów elektroinstalacyjnych
tak
Zabezpieczenie powierzchni
Stan surowy
HAGER
drzwi vega transparentne, 3x18M
Dane techniczne
Stopień ochrony (IP)
IP40
Kolor
Inne
Szerokość
400 mm
Materiał
Tworzywo sztuczne
Wysokość
625 mm
Model
Drzwi skrzydłowe
Głębokość
20 mm
Wykończenie powierzchni
Stan surowy
Wersja z drzwiami przeszklonymi
tak
Wersja drzwi z cięgnem rozłącznika
nie
HAGER
Wyłącznik nadprądowy MCB Icn=10000A / Icu=15kA 3P B 125A
HA-HMB399
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
415 V
Rodzaj napięcia
AC
Przekrój przyłączanego przewodu wielożyłowego
1 - 50 mm2
Możliwość dodatkowego wyposażenia
tak
Kategoria przepięcia
3
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Stopień zanieczyszczenia
3
Napięcie znamionowe izolacji Ui
500 V
Szerokość wyrażona liczbą modułów
4,5
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Prąd znamionowy
125 A
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Głębokość wbudowania
70 mm
Przekrój przyłączanego przewodu jednodrutowego
1 - 70 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
15 kA
Liczba biegunów chronionych
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Zakres częstotliwości
50 - 60 Hz
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
3
Charakterystyka wyzwalania
B
HAGER
SPD T3 2P sieć TN-S In=3kA Up?1,25kV styk
HA-SPC203N
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Prąd znamionowy
26 A
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
240 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Poziom ochrony L-N
1.25 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
4 mm2
Poziom ochrony
1.25 kV
Znamionowe napięcie DC
240 V
Najwyższe napięcie trwałej pracy DC
240 V
Liczba biegunów
2
Maks. przekrój przewodu elastycznego
2.5 mm2
Najwyższe napięcie trwałej pracy AC
264 V
Łączny prąd wyładowczy (8/20) (L+N-PE)
10 kA
Znamionowy prąd wyładowczy (8/20) (L-N)
10 kA
Typ 3
tak
Poziom ochrony L-PE/N-PE
1.4 kV
Łączny prąd wyładowczy (8/20) (L1+L2+L3+N-PE)
10 kA
HAGER
ramka Q.7 1-kr. szkło, biały
Dane techniczne
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Kolor
Biały
Szerokość
95.2 mm
Z pokrywą uchylną
nie
Materiał
Szkło
Odporność udarowa
IK02
Przezroczysty
nie
Wysokość
95.2 mm
Liczba jednostek
1
Miejsce na etykietę/oznaczenie
nie
Kierunek montażu
Poziomy i pionowy
Liczba łączników
1
Liczba jednostek w poziomie
1
Wysokość wbudowania
59.3 mm
Sposób mocowania
Montaż zaciskowy
Średnica otworu montażowego
0 mm
Wykończenie powierzchni
Błyszczący
Z ramką montażową
nie
Gatunek materiału
Inne
Numer RAL (zbliżony)
9010
Do kanałów podłogowych
nie
Liczba jednostek w pionie
1
Głębokość
9.9 mm
Szerokość wbudowania
59.3 mm
Do zabudowy
tak
Do kanałów elektroinstalacyjnych
tak
Zabezpieczenie powierzchni
Stan surowy
HAGER
ramka 1-kr. B.3 alu, czarny/antracyt
HA-10113005
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Kolor
Czarny
Szerokość
90.7 mm
Z pokrywą uchylną
nie
Materiał
Metal
Odporność udarowa
IK07
Przezroczysty
nie
Wysokość
81.1 mm
Liczba jednostek
1
Miejsce na etykietę/oznaczenie
nie
Kierunek montażu
Poziomy i pionowy
Liczba łączników
1
Liczba jednostek w poziomie
1
Wysokość wbudowania
56 mm
Sposób mocowania
Montaż zaciskowy
Średnica otworu montażowego
0 mm
Wykończenie powierzchni
Matowy
Z ramką montażową
nie
Gatunek materiału
Aluminium
Numer RAL (zbliżony)
9005
Do kanałów podłogowych
nie
Liczba jednostek w pionie
1
Głębokość
9.5 mm
Szerokość wbudowania
56 mm
Do zabudowy
tak
Do kanałów elektroinstalacyjnych
tak
Zabezpieczenie powierzchni
Anodowanie
HAGER
orion+ Cokół H150 do metalowej obudowy L500 P250
HA-FL958A
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Szary
Szerokość
500 mm
Materiał
Stal
Do napowietrzania/odpowietrzania
nie
Model
Kompletny cokół
Do montażu na zewnątrz
nie
Szerokość montażowa w szafie
500 mm
Głębokość
250 mm
Wysokość
150 mm
HAGER
MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 13A
HA-NDN313
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Rodzaj napięcia
AC
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Możliwość dodatkowego wyposażenia
tak
Kategoria przepięcia
3
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Stopień zanieczyszczenia
2
Napięcie znamionowe izolacji Ui
500 V
Szerokość wyrażona liczbą modułów
3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Prąd znamionowy
13 A
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Głębokość wbudowania
70 mm
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Liczba biegunów chronionych
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Zakres częstotliwości
50 - 60 Hz
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
3
Charakterystyka wyzwalania
D
HAGER
Ramka B.3 2-krotna, alu, złoty/antracyt
HA-10123016
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Kolor
Złoto
Szerokość
152.1 mm
Z pokrywą uchylną
nie
Materiał
Metal
Odporność udarowa
IK07
Przezroczysty
nie
Wysokość
90.7 mm
Liczba jednostek
2
Miejsce na etykietę/oznaczenie
nie
Kierunek montażu
Poziomy i pionowy
Liczba łączników
2
Liczba jednostek w poziomie
2
Wysokość wbudowania
56 mm
Sposób mocowania
Montaż zaciskowy
Średnica otworu montażowego
0 mm
Wykończenie powierzchni
Matowy
Z ramką montażową
nie
Gatunek materiału
Aluminium
Numer RAL (zbliżony)
1004
Do kanałów podłogowych
nie
Liczba jednostek w pionie
2
Głębokość
9.5 mm
Szerokość wbudowania
56 mm
Do zabudowy
tak
Do kanałów elektroinstalacyjnych
tak
Zabezpieczenie powierzchni
Anodowanie
HAGER
RCCB Wyłącznik różnicowoprądowy 3P+N 40A 30mA 10kA AC
HA-CDC640J
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm2
Możliwość dodatkowego wyposażenia
tak
Ochrona selektywna
nie
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Czułość
AC
Stopień zanieczyszczenia
2
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Szerokość wyrażona liczbą modułów
4
Napięcie znamionowe izolacji Ui
500 V
Prąd znamionowy
40 A
Wyzwalanie krótkozwłoczne
nie
Częstotliwość
50 Hz
Z blokadą
tak
Wytrzymałość zwarciowa (Icw)
10 kA
Liczba biegunów
4
Znamionowy prąd różnicowy
30 A
Sposób montażu
Szyna DIN
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Głębokość wbudowania
70 mm
HAGER
Mechanizm gniazda USB ładowania do serii obrotowych, 3.0 A 230 V, biały, mat
HA-260219
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Biały
Zakres częstotliwości
50 - 60 Hz
Numer RAL
9010
Min. głębokość puszki montażowej
34 mm
Model
Gniazdo
Sposób montażu
Montaż podtynkowy
Liczba wyjść
2
Napięcie wyjściowe
5 V
Maksymalny prąd wyjściowy
3000 mA
Zakres napięcia pracy
200 - 250 V
HAGER
obudowa uniwers. stojąca IP44/I 1950x300x205
HA-FP21TN2
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP44
Kolor
Biały
Szerokość
300 mm
Klasa ochronności
I
Materiał obudowy
Stal
Szerokość wyrażona liczbą modułów
12
Podtrzymanie funkcji
Brak
Obudowa z materiału o wysokiej wytrzymałości mechanicznej
1 mm
Głębokość
205 mm
Liczba rzędów
12
Głębokość wewnętrzna
205 mm
Odporność udarowa
IK09
Do ochrony odgromowej
nie
Liczba otworów pod flansze
2
Zabezpieczenie powierzchni
Malowanie proszkowe
Liczba wejść kablowych
2
Transparentna pokrywa/drzwi
nie
Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej
1 mm
Numer RAL
9010
Rodzaj pokrywy
Pokrywa
Rodzaj drzwi
Pojedynczy
Prąd znamionowy In
250 A
Wysokość
1950 mm
Głębokość wbudowania
205 mm
Możliwość rozbudowy
tak
Do zastosowań zewnętrznych
nie
Z zamkiem
nie
Wykonanie pokrywy
Zamknięty
Sposób montażu
Montaż podłogowy
Z płytą montażową
nie
Liczba modułów
144
HAGER
moduł podświetlenia LED do łączników obrotowych, 230V z przyłączem neutalnym N (zamiennik WDA2535W)
HAGER
HA-168000
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Źródło światła
LED
Zawiera źródło światła
tak
Prąd znamionowy
0.0017 A
Zastosowanie
Łącznik/przycisk
Oprawka
Inne
Znamionowy pobór energii elektrycznej
1.7 mA
Kolor lampy
Biały
