HAGER
HAGER
przegroda pionowa 800mm
Dane techniczne
Szerokość
10 mm
Wysokość
750 mm
Zabezpieczenie powierzchni
Lakierowanie
Materiał
Tworzywo sztuczne
HAGER
rozdzielnica VOLTA do plyt karton.-gips.1R/12M II kl.IP30
HA-VH12NE
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Biały
Szerokość
348 mm
Wysokość
356.5 mm
Sposób montażu
Do ścian pustych
Głębokość
98 mm
Stopień ochrony (IP)
IP30
Rodzaj pokrywy
Drzwi
Rodzaj zamknięcia
Inne
Wykonanie pokrywy
Z otworem
Głębokość wbudowania
89 mm
Szyna DIN
tak
Transparentna pokrywa/drzwi
nie
Numer RAL
9010
Możliwość rozbudowy
tak
Szerokość wyrażona liczbą modułów
12
Liczba rzędów
1
Materiał obudowy
Tworzywo sztuczne
Z zamkiem
nie
Z płytą montażową
nie
Głębokość wewnętrzna
91.5 mm
HAGER
łącznik LUMINA 1-bieg.srebrny
Dane techniczne
Napięcie znamionowe
250 V
Kolor
Srebro
Sposób montażu
Montaż podtynkowy
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Funkcja podświetlenia
Inne
Z płytą montażową
tak
Styki sygnału zwrotnego
nie
Układ połączeń
Inne
Głębokość osprzętu
42 mm
Prąd znamionowy
10 A
Zabezpieczenie powierzchni
Stan surowy
Materiał
Inne
Prąd łączeniowy do świetlówek
10 AX
Szerokość osprzętu
71 mm
Min. głębokość puszki montażowej
35 mm
Konfiguracja elementów
Element podstawowy
Typ połączenia
Wtykowe samozaciskowe
Gatunek materiału
Inne
Liczba dźwigni
1
Przełącznik pralkowy
nie
Miejsce na oznaczenie
Nie
Głębokość wbudowania
26 mm
Sposób mocowania
Montaż pazurkowy /-śrubowy
Przycisk
nie
Wysokość osprzętu
71 mm
Sposób działania
Przycisk wahadłowy
Podświetlenie
Nie
Rodzaj podświetlenia
Inne
Numer RAL (zbliżony)
9006
Wykończenie powierzchni
Matowy
HAGER
łącznik LUMINA zwierny 1-bieg.srebrny
HA-WL0112
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
250 V
Kolor
Srebro
Sposób montażu
Montaż podtynkowy
Stopień ochrony (IP)
IP20
Bezhalogenowe
tak
Z płytą montażową
tak
Styki sygnału zwrotnego
nie
Numer RAL (zbliżony)
9006
Wykończenie powierzchni
Matowy
Funkcja podświetlenia
Inne
Prąd znamionowy
10 A
Zabezpieczenie powierzchni
Stan surowy
Sposób mocowania
Montaż pazurkowy /-śrubowy
Głębokość osprzętu
42 mm
Konfiguracja elementów
Element podstawowy
Typ połączenia
Wtykowe samozaciskowe
Gatunek materiału
Inne
Prąd łączeniowy do świetlówek
10 AX
Szerokość osprzętu
71 mm
Min. głębokość puszki montażowej
35 mm
Głębokość wbudowania
26 mm
Liczba dźwigni
1
Przełącznik pralkowy
nie
Miejsce na oznaczenie
Nie
Sposób działania
Przycisk wahadłowy
Podświetlenie
Opcjonalne
Materiał
Inne
Przycisk
tak
Wysokość osprzętu
71 mm
HAGER
gniazdo LUMINA 2xRJ45 kat.6 UTP białe
HA-WL2160
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Biały
Stopień ochrony (IP)
IP20
Numer RAL
9016
Gniazda ekranowane
nie
Puszka podłogowa / montaż podpodłogowy
nie
Kategoria1
6
Konfiguracja elementów
Element podstawowy z centralną plakietką osłonową
Do liczby gniazd/złączy
2
Odizolowane połączenia uziemiające
nie
Tworzenie własnych rozwiązań projektowych
tak
Wysokość osprzętu
71 mm
Typ połączenia
Zacisk nożowy IDC
Obudowa ekranowana
nie
Z polem tekstowym
nie
Kodowanie kolorem
tak
Sposób mocowania
Śrubowy
Kodowane mechanicznie
nie
Z gniazdami/złączami
tak
Głębokość osprzętu
32 mm
Kierunek wylotu
Prosty
Oddzielny uchwyt kablowy odciążający
nie
Montaż natynkowy
nie
Szerokość osprzętu
71 mm
HAGER
płytka czołowa RJ45 do wkl.Keystone biały
HA-WS202
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Kolor
Biały
Sposób montażu
Montaż podtynkowy
Stopień ochrony (IP)
IP20
Z pokrywą uchylną
nie
Z odciążeniem naprężeń
nie
Gniazda ekranowane
nie
Wysokość osprzętu
45 mm
Zabezpieczenie powierzchni
Stan surowy
Materiał
Tworzywo sztuczne
Numer RAL (zbliżony)
9010
Wykończenie powierzchni
Matowy
Min. głębokość puszki montażowej
40 mm
Zastosowanie
UAE/IAE (ISDN)
Gatunek materiału
Tworzywo termoplastyczne
Obudowa ekranowana
tak
Uchwyt transportowy
nie
Głębokość osprzętu
23 mm
Konfiguracja elementów
Element podstawowy z centralną plakietką osłonową
Kierunek wylotu
Prosty
Sposób mocowania
Montaż zaciskowy
Z ochroną przeciwpyłową
nie
Szerokość osprzętu
22 mm
Do liczby gniazd/złączy
1
Kostka łączeniowa
nie
Przezroczysty
nie
Liczba modułów (dla systemów modułowych)
1
HAGER
MCCB Wyłącznik mocy x160 3P 25kA 160A TM
HA-HHA160H
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP40
Zakres nastawy wyzwalacza przeciążeniowego
100 - 160 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Do montażu na szynie TH
tak
W komplecie z zabezpieczeniem
tak
Liczba biegunów
3
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Opcjonalny napęd silnikowy
nie
Zakres napięcia znamionowego
220 - 415 V
Rodzaj elementu wykonawczego
Przełącznik
Budowa urządzenia
Urządzenie mocowane na stałe
Znamionowy prąd ciągły Iu
160 A
Wbudowany napęd silnikowy
nie
Zakres nastawy wyzwalacza zwarciowego
1600 - 1600 A
Opcjonalny montaż na szynie DIN TH
nie
Ze wskaźnikiem wyłączenia
tak
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
HAGER
MCCB Styk sygnalizacyjny H250-H1600 1P 230VAC
HA-HXC024H
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Inne
Znamionowy prąd pracy Ie dla AC-15, 230 V
3 A
Liczba styków przełącznych
1
Model
Z możliwością zabudowy
Rodzaj połączenia elektrycznego
Połączenie śrubowe
HAGER
blok rozdz.wieloodejsc.160A
Dane techniczne
Szerokość
35 mm
Wysokość
90 mm
Głębokość
50 mm
Maksymalny prąd znamionowy
160 A
Liczba biegunów
1
HAGER

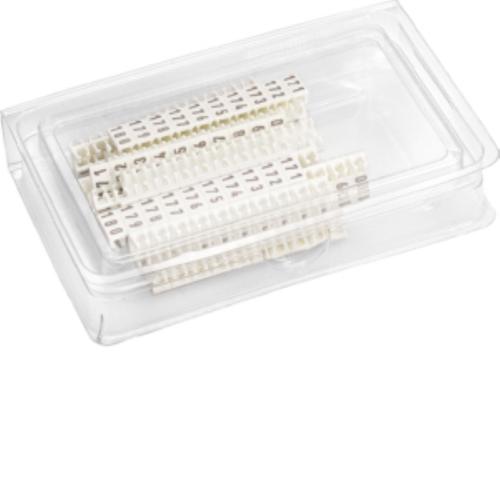

paski opisowe z cyfrowy 0-100 kpl.=25szt.
HA-KWL002
Jednostka miary:
kpl
Na zamówienie
Dane techniczne
Kolor
Biały
HAGER
rozłącznik izolacyjny bezp.D02 1-bieg.63A
HA-L71M
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
230 V
Liczba biegunów
1
Prąd znamionowy
63 A
Rozmiar
D02
HAGER
Modułowy rozłącznik izolacyjny obrotowy 3P 40A, rozmiar 1
HA-HAB304
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Znamionowy prąd ciągły dla AC-23, 400 V
40 A
Znamionowe napięcie pracy
380 - 415 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
tak
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
26 kW
Liczba biegunów
3
Liczba łączników
1
Rodzaj elementu wykonawczego
Krótka rączka obrotowa
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.26 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
nie
Stopień ochrony (NEMA)
Inne
Znamionowy warunkowy prąd zwarciowy Iq
50 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
415 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
40 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
40 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
18 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
HAGER
Modułowy rozłącznik izolacyjny obrotowy 3P 63A, rozmiar 1
HA-HAB306
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Znamionowy prąd ciągły dla AC-23, 400 V
40 A
Znamionowe napięcie pracy
380 - 415 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
tak
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
41 kW
Liczba biegunów
3
Liczba łączników
1
Rodzaj elementu wykonawczego
Krótka rączka obrotowa
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.26 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
nie
Stopień ochrony (NEMA)
Inne
Znamionowy warunkowy prąd zwarciowy Iq
50 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
415 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
63 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
63 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
28 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
HAGER
MCCB Wyłącznik mocy x250 4P 40kA 200A TM
HA-HNB201H
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP40
Zakres nastawy wyzwalacza przeciążeniowego
125 - 200 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
1200 - 2600 A
Opcjonalny montaż na szynie DIN TH
tak
Liczba biegunów
4
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
40 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
220 - 415 V
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Znamionowy prąd ciągły Iu
200 A
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
HAGER
wyłącznik nadprad.selekt.SLS-40A 3-bieg.E TS35
HA-HTN340E
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
400 V
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Znamionowa zdolność łączeniowa
25 kA
Jednocześnie rozłączany biegun N
nie
Prąd znamionowy
40 A
Charakterystyka wyzwalania
E
Częstotliwość
50 Hz
Kategoria przepięcia
4
Napięcie znamionowe izolacji Ui
690 V
Liczba biegunów
3
Stopień zanieczyszczenia
3
Znamionowa wytrzymałość dielektryczna
6 kV
HAGER

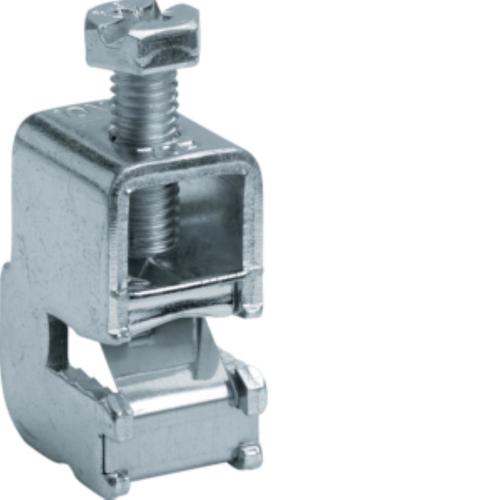

zacisk do szyn zbior.16-70qmm Cu 20/30x5mm
HA-K96V
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Grubość szyny zbiorczej
5 - 5 mm
Szerokość zacisku
21 mm
HAGER
zaciski ochronne 1x25+8x16+8x10mm2
Dane techniczne
Szerokość
5 mm
Sposób montażu
Śruba
Liczba biegunów
1
Prąd znamionowy
60 A
Typ połączenia
Śrubowy
Osłona izolacyjna przed dotykiem
nie
HAGER
wkładka cylindr.9x36 C1-10A 400V gG
HA-L936C1-10
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Rodzaj napięcia
AC
Charakterystyka wyzwalania
Inne
Rozmiar
Inne
Zakres częstotliwości pracy
50 - 60 Hz
Charakterystyka
gL/gG (ochrona instalacji elektroenergetycznych przed skutk. zwarć i przeciążeń)
Zdolność łączeniowa
100 kA
HAGER
MCB Wyłącznik nadprądowy Icn=6000A 1P B 13A
HA-MBN113E
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
Stopień ochrony (IP)
IP20
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Możliwość dodatkowego wyposażenia
nie
Prąd znamionowy
13 A
Charakterystyka wyzwalania
B
Szerokość wyrażona liczbą modułów
1
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
1
Napięcie znamionowe izolacji Ui
500 V
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
HAGER
MCB Wyłącznik nadprądowy Icn=6000A 3P C 4A
HA-MCN304E
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Przekrój przyłączanego przewodu jednodrutowego
1 - 35 mm2
Stopień ochrony (IP)
IP20
Rodzaj napięcia
AC
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Możliwość dodatkowego wyposażenia
tak
Prąd znamionowy
4 A
Charakterystyka wyzwalania
C
Szerokość wyrażona liczbą modułów
3
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Jednocześnie rozłączany biegun N
nie
Liczba biegunów (całkowita)
3
Napięcie znamionowe izolacji Ui
500 V
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Zakres częstotliwości
50 - 60 Hz
Stopień zanieczyszczenia
2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
