Łączniki krzywkowe i rozłączniki izolacyjne
EATON

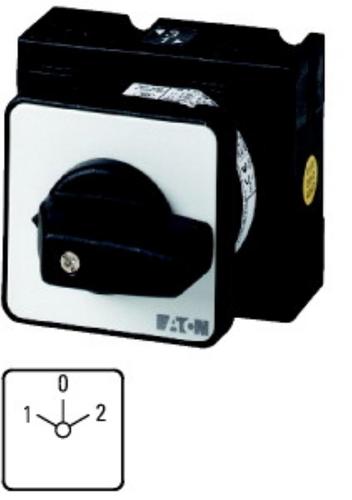

T3-4-8213/E Łącznik krzywkowy In=32A P=13kW
EATON-076075
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Łącznik krzywkowy wg IEC/EN60947, wielkość konstrukcyjna T3, kształt montażu, tabliczka czołowa 48X48, klasa ochrony na przedzie IP65 z czarnym pokrętłem, pomiarowy prąd stały Iu 32A, znamionowe napięcie pracy Ue 690V, dostępne akcesoria zgodnie z danymi katalogu łączników krzywkowych T
Dane techniczne
Znamionowa moc pracy dla AC-3, 400 V
12 kW
Z powrotem do położenia 0
nie
Do montażu tablicowego
tak
Model
Przełącznik
Z pozycją 0
tak
Rodzaj elementu wykonawczego
Krótka rączka obrotowa
Kompletne urządzenie w obudowie
nie
Znamionowy prąd ciągły Iu
32 A
Stopień ochrony (IP) części czołowej
IP65
Do instalacji w tablicach rozdzielczych
nie
Liczba biegunów
4
Materiał obudowy
Tworzywo sztuczne
Do montażu na płycie
nie
Stopień ochrony części frontowej (NEMA)
12
Znamionowy prąd pracy Ie dla AC-3, 400 V
23.7 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Do montażu pośredniego
nie
EATON
P-SOL20 Rozłącznik stringu PV 20A DC
EATON-120934
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Niehermetyczne wyłączniki mocy P-SOL są przewidziane do montażu w obudowie dostarczonej przez klienta lub prostowniku. Elastyczny montaż jest możliwy dzięki oddzielnym pokrętłom i przedłużeniom osi. Dołączany blok łącznika pomocniczego pozwala uzyskiwać komunikaty zwrotne stanu łączenia. Do zdalnego wyzwalania służ wyzwalacz podnapięciowy.
Dane techniczne
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
20 A
Z mechanizmem ryglującym
nie
Jako rozłącznik główny
nie
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Liczba biegunów
2
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
0 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
0 A
Znamionowe napięcie pracy
1000 - 1000 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
20 kW
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Liczba łączników
1
Rodzaj elementu wykonawczego
Pokrętło
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.24 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Stopień ochrony (NEMA)
Inne
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Rodzaj podłączenia styków głównych
Uchwyt zaciskowy
Jako rozłącznik remontowy
nie
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
1000 V
EATON
P3-100/I5/SVB/HI11 Rozłacznik On/Off In=100A P=50kW
EATON-207378
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/100A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym zamykana 3 kłódkami, rozłączniki izolacyjne P3 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Znamionowy prąd ciągły dla AC-21, 400 V
100 A
Liczba styków pomocniczych zwiernych
1
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
55 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Znamionowy prąd ciągły dla AC-23, 400 V
100 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
tak
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Zdolność łączeniowa przy 400 V
55 kW
Liczba styków pomocniczych rozwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
2 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Znamionowa moc pracy dla AC-3, 400 V
37 kW
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
100 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czerwony
Do montażu pośredniego
nie
EATON
T0-2-15679/I1/SVB Łącznik krzywkowy In=20A P=6.5 kW
EATON-207149
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłącznik główny wg IEC/EN60947, wielkość konstrukcyjna T0, w obudowie natynkowej, klasa ochrony IP65 z czerwoną rękojeścią i żółtym wieńcem blokującym zamykanie w położeniu zerowym, pomiarowy prąd stały Iu 20A, znamionowe napięcie pracy Ue 690V, dostępne akcesoria zgodnie z danymi katalogu łączników krzywkowych T. Konstrukcja ogólna: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni montaż rozdzielacza IVS.
Dane techniczne
Zdolność łączeniowa przy 400 V
5.5 kW
Liczba styków pomocniczych zwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.32 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Liczba biegunów
3
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
6 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
20 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czerwony
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
20 A
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
5.5 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
13.3 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
EATON
DMV-250N/3 Dumeco Rozłącznik izolacyjny 3P 250A
EATON-1814408
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik izolacyjny Dumeco typ DMV 250N/3, moc załączalna 250 A, 3- biegunowy, bez osi i rękojeści, z akcesoriami do przyłączania
Dane techniczne
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
250 A
Z mechanizmem ryglującym
nie
Jako rozłącznik główny
nie
Kolor elementu sterowniczego
Inne
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
250 A
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
140 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
250 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Zdolność łączeniowa przy 400 V
140 kW
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Liczba łączników
1
Rodzaj elementu wykonawczego
Inne
Znamionowy wytrzymywany prąd krótkotrwały Icw
12 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Stopień ochrony (NEMA)
Inne
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
nie
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
EATON
T0-2-8211/E Łącznik krzywkowy In=20A P=6.5 kW
EATON-022234
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Łącznik krzywkowy wg IEC/EN60947, wielkość konstrukcyjna T0, kształt montażu, tabliczka czołowa 48X48, klasa ochrony na przedzie IP65 z czarnym pokrętłem, pomiarowy prąd stały Iu 20A, znamionowe napięcie pracy Ue 690V, dostępne akcesoria zgodnie z danymi katalogu łączników krzywkowych T. Konstrukcja ogólna: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni montaż rozdzielacza IVS.
Dane techniczne
Znamionowa moc pracy dla AC-3, 400 V
4 kW
Z powrotem do położenia 0
nie
Do montażu tablicowego
tak
Model
Przełącznik
Z pozycją 0
tak
Rodzaj elementu wykonawczego
Krótka rączka obrotowa
Kompletne urządzenie w obudowie
nie
Znamionowy prąd ciągły Iu
20 A
Stopień ochrony (IP) części czołowej
IP65
Do instalacji w tablicach rozdzielczych
nie
Liczba biegunów
2
Materiał obudowy
Tworzywo sztuczne
Do montażu na płycie
nie
Stopień ochrony części frontowej (NEMA)
12
Znamionowy prąd pracy Ie dla AC-3, 400 V
11.5 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Do montażu pośredniego
nie
EATON
P1-32/I2/SVB-SW Rozłacznik On/Off In=32A P=15kW
EATON-207315
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/32A, klasa ochrony przód IP65, rękojeść czarna z wieńcem blokującym czarnym, zamykanie 3 kłódkami, rozłączniki izolacyjne P1 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
32 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
32 A
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
15 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
32 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Zdolność łączeniowa przy 400 V
15 kW
Znamionowa moc pracy dla AC-3, 400 V
13 kW
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.64 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
EATON
P5-160/EA/SVB-SW/HI10 Rozłacznik On/Off In=160A P=55kW
EATON-280926
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690 V, klasa ochrony przód IP65, rękojeść czarna z wieńcem blokującym czarnym zamykana 3 kłódkami rozłączniki izolacyjne P5 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.
Dane techniczne
Zdolność łączeniowa przy 400 V
55 kW
Liczba styków pomocniczych zwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
3 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Liczba biegunów
3
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
30 kA
Rodzaj podłączenia styków głównych
Zacisk ramowy
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
tak
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
160 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
160 A
Znamionowa moc pracy dla AC-3, 400 V
45 kW
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
55 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
160 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
nie
Budowa urządzenia
Urządzenie mocowane na stałe
EATON
P1-32/I2/SVB Rozłacznik On/Off In=32A P=15kW
EATON-207314
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/32A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym, zamykanie 3 kłódkami, rozłączniki izolacyjne P1 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
32 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czerwony
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
32 A
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
15 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
32 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Zdolność łączeniowa przy 400 V
15 kW
Znamionowa moc pracy dla AC-3, 400 V
13 kW
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.64 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
EATON
P3-100/V/SVB-SW/HI11 Rozłacznik On/Off In=100A P=50kW
EATON-036502
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/100A, klasa ochrony przód IP65, rękojeść czarna z wieńcem blokującym czarnym, zamykanie 3 kłódkami, rozłączniki izolacyjne P3 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Znamionowy prąd ciągły dla AC-21, 400 V
100 A
Liczba styków pomocniczych zwiernych
1
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
55 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Znamionowy prąd ciągły dla AC-23, 400 V
100 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
55 kW
Liczba styków pomocniczych rozwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
2 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Znamionowa moc pracy dla AC-3, 400 V
37 kW
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
100 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
EATON
P3-63/V/SVB-SW/HI11 Rozłacznik On/Off In=63A P=37kW
EATON-027010
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/63A, klasa ochrony przód IP65, rękojeść czarna z wieńcem blokującym czarnym zamykana 3 kłódkami, rozłączniki izolacyjne P3 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Znamionowy prąd ciągły dla AC-21, 400 V
63 A
Liczba styków pomocniczych zwiernych
1
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
30 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Znamionowy prąd ciągły dla AC-23, 400 V
63 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
30 kW
Liczba styków pomocniczych rozwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.26 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Znamionowa moc pracy dla AC-3, 400 V
30 kW
Stopień ochrony (NEMA)
1
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
63 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
EATON
P1-25/V/SVB-SW/HI11 Rozłacznik On/Off In=25A P=13kW
EATON-098199
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/25A, klasa ochrony przód IP65, rękojeść czarna z wieńcem blokującym czarnym, zamykanie 3 kłódkami, rozłączniki izolacyjne P1 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni, montaż rozdzielacza IVS
Dane techniczne
Znamionowy prąd ciągły dla AC-21, 400 V
25 A
Liczba styków pomocniczych zwiernych
1
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
13 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Liczba biegunów
3
Znamionowy prąd ciągły dla AC-23, 400 V
25 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
13 kW
Liczba styków pomocniczych rozwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
0.64 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Stopień ochrony (NEMA)
1
Znamionowy warunkowy prąd zwarciowy Iq
80 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
25 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
nie
EATON
Z-DSV-LLLN Przełącznik obrot. woltomierzowy L+N
EATON-248880
Jednostka miary:
szt.
Na zamówienie
EATON
T5B-4-8903/I4-SI Łącznik krzywkowy In=63A P=22kW
EATON-207258
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik bezpieczeństwa z tabliczką ostrzegawczą zgodnie z IEC/EN60947-3, wielkość konstrukcyjna T5B, 690 V/63A, klasa ochrony przód IP65, zamykanie 3 kłódkami, ogólne kształty konstrukcji: obudowa natynkowa z izolacją, montaż budowa pośrednia. Wydajne, wytrzymałe i kompaktowe łączniki krzywkowe stosuje się w przemyśle, pracach ręcznych i technice budowlanej. Do wyboru dostępnych jest wiele standardowych układów połączeń. Dodatkowo można również realizować układy połączeń na indywidualne zamówienie klienta. Możliwości są tu niemal nieograniczone. Bogata oferta akcesoriów uzupełnia proagram przełączników...
Dane techniczne
Do montażu pośredniego
nie
Napięcie znamionowe izolacji Ui
440 V
Znamionowy prąd ciągły dla AC-21, 400 V
63 A
Ochrona selektywna
tak
Wykonanie przeciwwybuchowe
nie
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
30 kW
Do montażu czołowego centralnie
nie
Liczba biegunów
6
Opcjonalny napęd silnikowy
nie
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły dla AC-23, 400 V
63 A
Stopień ochrony (IP) części czołowej
IP65
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
tak
Do montażu na płycie
tak
Budowa urządzenia
Kompletne urządzenie w obudowie
Liczba styków pomocniczych zwiernych
2
Zdolność łączeniowa przy 400 V
30 kW
Wytrzymałość zwarciowa (Icw)
10 kA
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.3 kA
Do instalacji w tablicach rozdzielczych
nie
Znamionowa moc pracy dla AC-3, 400 V
22 kW
Opcjonalny wyzwalacz napięciowy
nie
Znamionowy warunkowy prąd zwarciowy Iq
2 kA
Stopień ochrony (NEMA)
12
Wyzwalanie krótkozwłoczne
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
nie
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Znamionowy prąd ciągły Iu
63 A
Jako przełącznik nawrotny
nie
Odporność na udar prądowy
5 kA
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
nie
Kolor elementu sterowniczego
Czerwony
EATON
P5-315/EA/SVB/HI10 Rozłacznik On/Off In=315A P=110kW
EATON-280951
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690 V, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym zamykana 3 kłódkami rozłączniki izolacyjne P5 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.
Dane techniczne
Zdolność łączeniowa przy 400 V
110 kW
Liczba styków pomocniczych zwiernych
1
Liczba łączników
1
Rodzaj elementu wykonawczego
Napęd obrotowy na drzwi
Znamionowy wytrzymywany prąd krótkotrwały Icw
5.8 kA
Do instalacji w tablicach rozdzielczych
nie
Opcjonalny wyzwalacz napięciowy
nie
Liczba biegunów
3
Stopień ochrony (NEMA)
12
Znamionowy warunkowy prąd zwarciowy Iq
15 kA
Rodzaj podłączenia styków głównych
Zacisk ramowy
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
tak
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
315 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czerwony
Do montażu pośredniego
nie
Znamionowy prąd ciągły dla AC-21, 400 V
315 A
Znamionowa moc pracy dla AC-3, 400 V
75 kW
Stopień ochrony (IP) części czołowej
IP65
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
110 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
315 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
nie
Budowa urządzenia
Urządzenie mocowane na stałe
