Filtry
Ograniczniki przepięć
SCHNEIDER POLSKA
ogranicznik przepięćiPRD1 12.5R-T12-3N
SCHNEIDER POLSKA
S-A9L16482
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Schneider Electric Ogranicznik przepięć iPRD1 12.5R-T12-3N o numerze referencji A9L16482, chroni instalacje w budynkach mieszkalnych i małych budynkach komercyjnych przed skutkami bezpośredniego wyładowania piorunowego oraz przed przepięciami łączeniowymi, ogranicznik typu 1+2., maksymalny prąd wyładowczy Imax wynosi 50kA, znamionowy prąd wyładowczy In wynosi 20kA, prąd udarowy Iimp wynosi 12,5 kA / biegun., wyposażony jest we wskaźnik sygnalizujący uszkodzenie wkładki, wkładki są wysuwne co umożliwia ich szybką wymianę, zdalna sygnalizacja uszkodzenia jest możliwa dzięki wbudowanemu stykowi pomocniczemu, możliwy do zastosowania w systemach uziemienia TT i TN-S dzięki...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
25 mm2
Zintegrowane dobezpieczenie
nie
Klasa ochronności
Typ 1+2
Poziom ochrony N-PE
1.5 kV
Układ sieci IT
nie
Inny układ sieci
nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Znamionowe napięcie AC
400 V
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Ze stykiem sygnalizacyjnym
tak
Układ sieci DC
nie
Układ sieci TT
tak
Rozmiar
8 modułów
Poziom ochrony L-N
1.5 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
nie
Najwyższe napięcie trwałej pracy AC
350 V
Technologia szczeliny iskrowej do przełączania napięcia
nie
SCHNEIDER POLSKA
ogranicznik przepięć Acti9 iPRD20-T2-3N 3+1-biegunowy Typ2 20 kA
SCHNEIDER POLSKA
S-A9L20600
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
This Acti9 iPRD20 surge arrester protects 3P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for medium risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD20 is compatible with TT and TN-S earthing system. The Imax rated discharge current is 20kA. The In nominal discharge current is 5kA. The Uc maximum continuous operating voltage in common mode is 260VAC between neutral and earth, and 350VAC between phase and earth. The Up Voltage protection level in differential...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Maks. przekrój przewodu elastycznego
35 mm2
Zintegrowane dobezpieczenie
nie
Klasa ochronności
Typ 2
Poziom ochrony
1.1 kV
Poziom ochrony L-N
1.1 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
20 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Sposób montażu
Szyna montażowa DIN TH-35 mm
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
SCHNEIDER POLSKA
ogranicznik przepięć iPRD40-T2-3N 3+1-biegunowy Typ2 40 kA
SCHNEIDER POLSKA
S-A9L40600
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD40 surge arrester protects 3P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD40 is compatible with TT and TN-S earthing system. The Imax rated discharge current is 40kA. The In nominal discharge current is 15kA. The Uc maximum continuous operating voltage in common mode is 260VAC between neutral and earth, and 350VAC between phase and earth. The Uc maximum continuous operating voltage in...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Maks. przekrój przewodu elastycznego
35 mm2
Zintegrowane dobezpieczenie
nie
Klasa ochronności
Typ 2
Poziom ochrony
1.4 kV
Poziom ochrony L-N
1.4 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Sposób montażu
Szyna montażowa DIN TH-35 mm
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
SCHNEIDER POLSKA
ogranicznik przepięć iPF40-T2-3P+N
SCHNEIDER POLSKA
S-A9L15688
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
This Acti9 iPF K 40 product is a modular surge arrester. It protects 3P installations. The Imax maximum discharge current is 40kA .The In nominal discharge current is 15kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF40r is recommended for a high risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and neutral) is 260VAC. The Uc maximum continuous operating voltage in DM differential mode (between earth and neutral) is 340VAC. The Up Voltage protection level in CM common mode (between phase and neutral) is 1.5kV. The Ue rated operational voltage is 230VAC...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Poziom ochrony L-N
1.5 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.5 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
40 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
340 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
25 kA
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA
iPF40-T2-1P+N
Opis produktu
This Acti9 iPF K 40 product is a modular surge arrester. It protects 3P installations. The Imax maximum discharge current is 40kA .The In nominal discharge current is 15kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF40r is recommended for a high risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and neutral) is 260VAC. The Uc maximum continuous operating voltage in DM differential mode (between earth and neutral) is 340VAC. The Up Voltage protection level in CM common mode (between phase and neutral) is 1.5kV. The Ue rated operational voltage is 230VAC...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
40 A
Poziom ochrony L-N
1.5 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
230 V
Poziom ochrony N-PE
1.5 kV
Układ sieci IT
nie
Inny układ sieci
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
340 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Liczba przewodów (bez uziemienia)
1
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Bez prądu upływu
nie
Rozmiar
2 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA
Ogranicznik przepięć iPRD40r-T2-3N 3+1-biegunowy Typ2 40 kA ze stykiem
S-A9L40601
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD40r surge arrester protects 3P+N installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level in incoming panel board. It offers remote reporting of the "cartridge must be changed" message. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. It is compatible with TT and TN-S earthing system. The Imax rated discharge current is 40kA. The In nominal discharge current is 15kA. The Uc maximum continuous operating voltage in common mode is 260VAC between neutral and earth, and 350VAC between phase...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.4 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Poziom ochrony L-N
1.4 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA

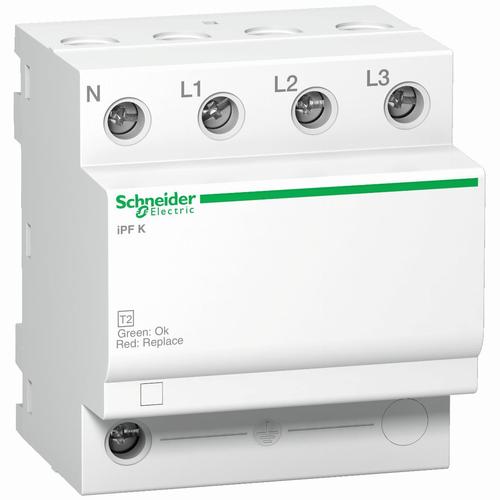

ogran.przep. iPF20-T2-3P+N
SCHNEIDER POLSKA
S-A9L15693
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPF K 20 product is a modular surge arrester. It protects 3P+N installations. The Imax maximum discharge current is 20kA .The In nominal discharge current is 5kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF20 is recommended for a medium risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and earth) is 340VAC. The Uc maximum continuous operating voltage in DM common mode (between phase and neutral) is 260VAC. The Up Voltage protection level in CM common mode (between phase and neutral) is 1.5kV. The Ue rated operational voltage is 230VAC or...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.1 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Poziom ochrony L-N
1.1 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
16 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
20 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.5 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
40 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
340 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
25 kA
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
SCHNEIDER POLSKA

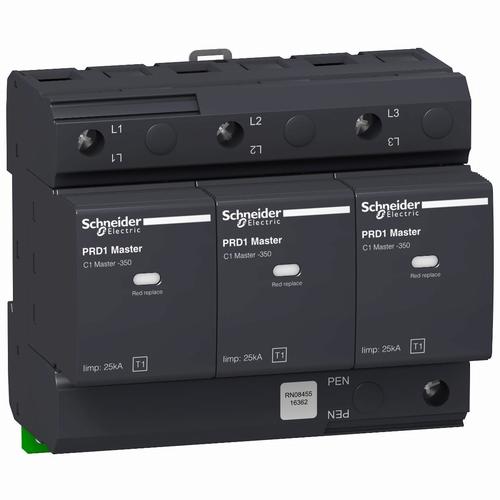

ochr.przeciw.PRD1 25/100 MASTER 3P+N z syg.
SCHNEIDER POLSKA
S-16363
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 PRD1 Master is a surge arrester with pluggable cartridge. It has 3P+N pole. The maximum continuous operating voltage is 350V (L-N or N-PE). It is available for TT or TN-S earthing system. It is a type 1 surge arrester. It protects electrical installations against direct lightning strikes. It is fitted with easy-to-replace withdrawable cartridges. The device has an end-of-life indication (white for correct operation, red at end of life) with remote signalling. The nominal discharge current (impulse 8-20 µs) is 25kA with a maximum of 50kA. The Uc maximum continuous operating voltage in differential mode (between phase and neutral) is 350VAC. The Uc maximum continuous operating voltage...
SCHNEIDER POLSKA

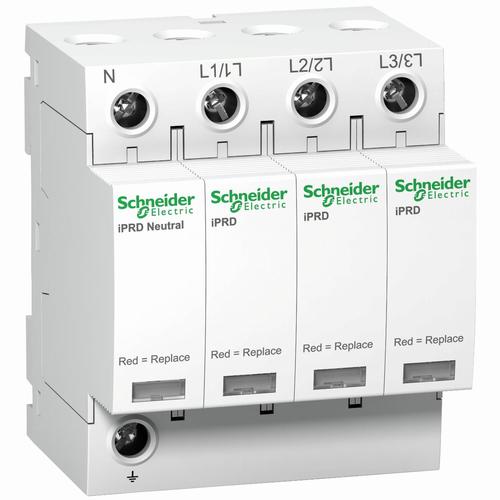

ogranicznik iPRD-20r-20kA-350V-3PN
SCHNEIDER POLSKA
S-A9L20601
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD20r surge arrester protects 3P+N installations. it allows quick replacement of damaged cartridges. This Type 2 device is recommended for medium risk level and incoming panel board. It offers remote reporting of the "cartridge must be changed" message. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. It is compatible with TT and TN-S earthing system. The Imax rated discharge current is up to 40kA. The In nominal discharge current is 15kA. The Uc maximum continuous operating voltage in differential mode (between phase and neutral) is 350VAC. The Uc maximum...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.4 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Poziom ochrony L-N
1.2 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
20 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
400 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
SCHNEIDER POLSKA
ogranicznik iPRD-20-20kA-350V-1P
SCHNEIDER POLSKA
S-A9L20100
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD20 surge arrester protects 1P installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for medium risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD20 is compatible with TT and TN-S earthing system. The Uc maximum continuous operating voltage in common mode (between phase and earth) is 350VAC. The Uc maximum continuous operating voltage in common mode (between neutral and earth) is 350VAC. The Up Voltage protection level in common mode (between phase and earth...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.1 kV
Maks. przekrój przewodu elastycznego
35 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Poziom ochrony L-N
1.1 kV
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
50 kA
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
230 V
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Liczba przewodów (bez uziemienia)
1
Typ 2
tak
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
20 kA
Bez prądu upływu
nie
Rozmiar
1 moduł
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
SCHNEIDER POLSKA
ogranicznik iPRD-8r-8kA-350V-1PN
SCHNEIDER POLSKA
S-A9L08501
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD8r surge arrester protects 1P+N installations. It allows quick replacement of damaged cartridges. The Imax maximum discharge current is 8kA .The In nominal discharge current is 2.5kA. The iPRD8r ensures secondary protection of loads to be protected and is placed in cascade with the incoming surge arresters. This surge arrester is required when the loads to be protected are at a distance of more than 10 m from the incoming surge arrester. The surge arresters with "r" indication have remote transfer of the information "Cartridge to be replaced". The Uc maximum continuous operating voltage in common mode is 260VAC between neutral and earth, and is 350VAC between phase and earth. The...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.4 kV
Maks. przekrój przewodu elastycznego
35 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
25 A
Poziom ochrony L-N
1.1 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
8 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
230 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Liczba przewodów (bez uziemienia)
1
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
2 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
2.5 kA
SCHNEIDER POLSKA
ogranicznik przepięć iPRD20-T2-4 4-biegunowy Typ2 20 kA
SCHNEIDER POLSKA
S-A9L20400
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD surge arrester protects 4P installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for medium risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD20 is compatible with TT and TN-S earthing system. The Uc maximum continuous operating voltage in common mode (L/PE or N/PE) is 350VAC. The Up Voltage protection level in common mode (L/PE or N/PE) is 1.1kV. The Ue rated operational voltage is 230VAC +/- 10%. The product colour is white (RAL9003).The dimensions are...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.1 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
nie
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Poziom ochrony L-N
1.1 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
20 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
350 V
Poziom ochrony N-PE
1.1 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
50 kA
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
5 kA
SCHNEIDER POLSKA
Ogranicznik przepięć Acti9 iPRD40-T2-3 3-biegunowy Typ2 40 kA
SCHNEIDER POLSKA
S-A9L40300
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD40 surge arrester protects 3P installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD40 is compatible with TT and TN-S earthing system. The Uc maximum continuous operating voltage in common mode (between phase and earth) is 350VAC. The Up maximum voltage protection level in common mode (between phase and earth) is 1.4kV. The Ue rated operational voltage is 230VAC +/- 10%. The product colour is white...
Dane techniczne
Stopień ochrony (IP)
IP20
Zintegrowane dobezpieczenie
nie
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
35 mm2
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci DC
nie
Układ sieci TT
nie
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
350 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
50 kA
Rozmiar
3 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA
ogranicznik przepięć Acti9 iPFK40-T2-3 3-biegunowy Typ2 40 kA
SCHNEIDER POLSKA
S-A9L15582
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPF K 40 product is a modular surge arrester. It protects 3P installations. The Imax maximum discharge current is 40kA .The In nominal discharge current is 15kA. The iPF multi-pole single-piece surge arrester range is adapted for earthing systems: TT, TN-S, TN-C. This type 2 incoming protection surge arrester iPF40r is recommended for a high risk level. The Uc maximum continuous operating voltage in DM common mode (between phase and earth) is 340VAC. The Up Voltage protection level in CM common mode (between phase and earth) is 1.5kV. The Ue rated operational voltage is 230VAC or 400VAC +/- 10%. The product colour is white (RAL9003).The dimensions are (W) 72mm x (H) 81mm x (D) 69mm...
Dane techniczne
Stopień ochrony (IP)
IP20
Zintegrowane dobezpieczenie
nie
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
16 mm2
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Bez prądu upływu
nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci DC
nie
Układ sieci TT
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
40 A
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
400 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
40 kA
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
340 V
Układ sieci IT
nie
Inny układ sieci
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN-S
nie
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
40 A
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA
ogranicznik przepięć Acti9 iPRD40-T2-4 4-biegunowy Typ2 40 kA
SCHNEIDER POLSKA
S-A9L40400
Jednostka miary:
szt.
Na zamówienie
Opis produktu
This Acti9 iPRD surge arrester protects 4P installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD40 is compatible with TT and TN-S earthing system. The Uc maximum continuous operating voltage in common mode (L/PE or N/PE) is 350VAC. The Up maximum voltage protection level in common mode (L/PE or N/PE) is 1.4kV. The Ue rated operational voltage is 230VAC +/- 10%. The product colour is white (RAL9003).The dimensions...
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1.6 kV
Maks. przekrój przewodu elastycznego
16 mm2
Zintegrowane dobezpieczenie
nie
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
50 kA
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
350 V
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Układ sieci DC
nie
Układ sieci TT
nie
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
63 A
Liczba przewodów (bez uziemienia)
4
Typ 2
tak
Maks. przekrój przewodu (jedno-/wielodrutowego)
25 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
40 kA
Bez prądu upływu
nie
Rozmiar
4 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
SCHNEIDER POLSKA

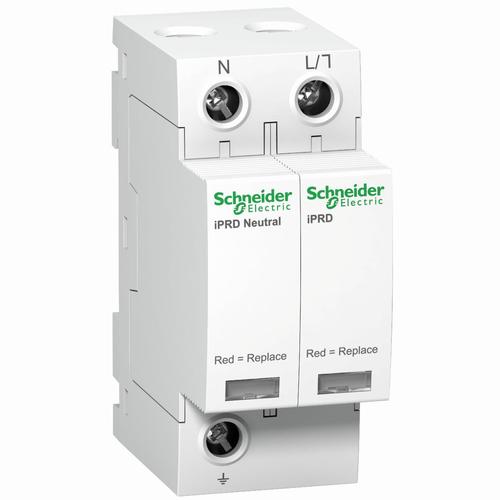

ogranicznik przepięć Acti9 iPRD8-T23-1N 1+1-biegunowy Typ2+Typ3 8 kA
SCHNEIDER POLSKA
S-A9L08500
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Poziom ochrony
1 kV
Maks. przekrój przewodu elastycznego
35 mm2
Zintegrowane dobezpieczenie
nie
Układ sieci DC
nie
Układ sieci TT
tak
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
25 A
Poziom ochrony L-N
1.1 kV
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
8 kA
Bez prądu upływu
nie
Ze stykiem do zdalnej sygnalizacji
nie
Znamionowe napięcie AC
230 V
Poziom ochrony N-PE
1.4 kV
Układ sieci IT
nie
Inny układ sieci
nie
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
80 A
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN-S
tak
Wytrzymałość zwarciowa (Isccr)
50 kA
Liczba przewodów (bez uziemienia)
1
Typ 2
tak
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Rozmiar
2 moduły
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
2.5 kA
SCHNEIDER POLSKA
ogranicznik przepięć Acti9 iPRD-DC40r-T2-3-800 3-biegunowy Typ2 65 kA ze stykiem
S-A9L40271
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Maks. przekrój przewodu elastycznego
35 EU570126
Poziom ochrony
3 EU570193
Zintegrowane dobezpieczenie
nie
Układ sieci TN-S
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Ze stykiem do zdalnej sygnalizacji
tak
Typ 2
tak
Maksymalne napięcie instalacji fotowoltaicznej
800 EU570079
Układ sieci DC
tak
Układ sieci TT
nie
Bez prądu upływu
nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 EU570170
Najwyższe napięcie trwałej pracy DC
800 EU570079
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 EU570126
Układ sieci TN-C
nie
Maksymalny prąd wyładowczy (8/20)
40 EU570170
Liczba przewodów (bez uziemienia)
2
Poziom ochrony L-N
3 EU570193
Poziom ochrony N-PE
3 EU570193
Układ sieci IT
nie
Inny układ sieci
nie
Rozmiar
3 moduły
Znamionowe napięcie DC
800 EU570079
SCHNEIDER POLSKA
ogranicznik przepięć Acti9 PRD1Master-T1-3 3-biegunowy Typ1 25 kA ze stykiem
S-16362
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Zintegrowane dobezpieczenie
nie
Poziom ochrony
1.5 kV
Maks. przekrój przewodu elastycznego
35 mm2
Układ sieci TN
nie
Układ sieci TN-C-S
nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Układ sieci DC
nie
Układ sieci TT
nie
Zintegrowana zabezpieczenie przeciwzwarciowe
nie
Ze stykiem do zdalnej sygnalizacji
tak
Znamionowe napięcie AC
400 V
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm2
Układ sieci TN-C
tak
Maksymalny prąd wyładowczy (8/20)
50 kA
Sposób montażu
Szyna montażowa DIN TH-35 mm
Najwyższe napięcie trwałej pracy AC
350 V
Układ sieci IT
nie
Inny układ sieci
nie
Bez prądu upływu
nie
Liczba przewodów (bez uziemienia)
3
Typ 2
tak
Układ sieci TN-S
nie
Wytrzymałość zwarciowa (Isccr)
25 kA
Rozmiar
6 modułów
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
25 kA
