Przekaźniki

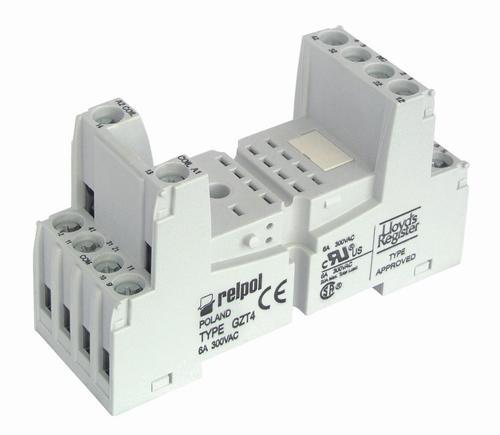

Gniazdo wtykowe, do przekaźnika R4 - szerokość 27 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8). Obciążalność toru: 6 A / 300 V AC. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3. Wymiary zestawu GZT4 + R4 + GZT4-0040: 76,3 x 27 x 80 mm; zestawu GZT4 + R4N + G4 1052: 76,3 x 27 x 66,6 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052. W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

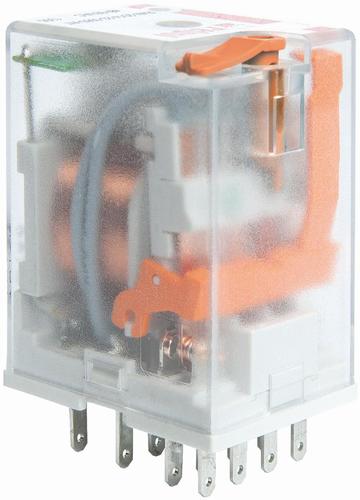

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 230 V AC. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

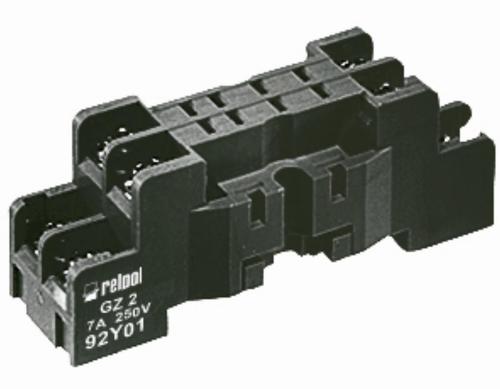

Gniazdo wtykowe, do przekaźnika R2M, szerokość 20 mm. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8). Obciążalność toru: 7 A / 250 V AC. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M4. Wymiary: 65,2 x 20 x 25 mm (60 mm - wymiar zestawu: gniazdo + przekaźnik R2M + obejma GZ2 1060). Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZ2 1060. Z gniazdem dostarczane są dwa uchwyty GZ2 1111 do zaczepiania obejmy. IP 20.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 230 V AC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M +gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia:11(9), 12(1), 14(5); 21(10), 22(2), 24(6); 31(11), 32(3), 34(7); 41(12), 42(4), 44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 230 V AC. Wskaźnik mechaniczny W, wskaźnik LED czerwony L, przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 230 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

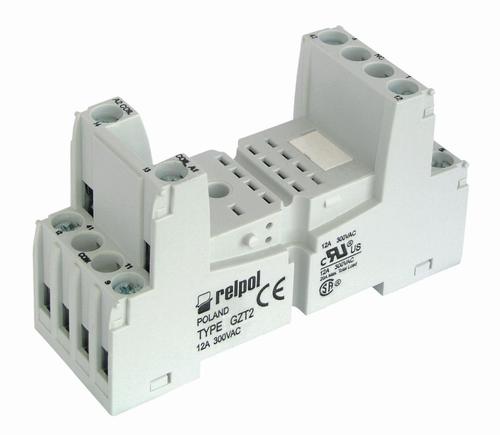

Gniazdo wtykowe, do przekaźnika R2 - szerokość 27 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 41(12)-42(4)-44(8). Obciążalność toru: 6 A / 300 V AC. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3. Wymiary zestawu GZT2 + R2 + GZT4-0040: 76,3 x 27 x 80 mm; zestawu GZT2 + R2N + G4 1052: 76,3 x 27 x 66,6 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę typu GZT4-0040, tzw. wyrzutnikową, z tworzywa lub obejmę sprężynową G4 1052. W gnieździe można instalować moduły sygnalizacyjne / przeciwprzepięciowe typu M...; Zestaw - IP 20.

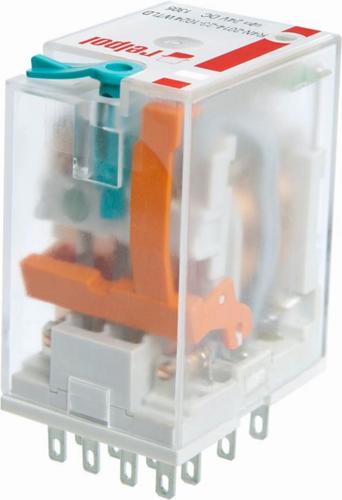

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 12 V DC, biegunowość dowolna. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V DC, biegunowość dowolna. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

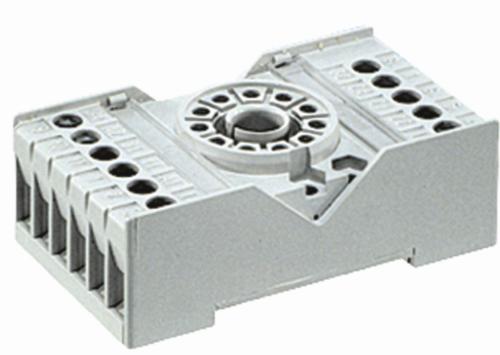

Gniazdo wtykowe, do przekaźnika R15 3P (wersja do gniazd) - kolor szary, szerokość 38 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(10). Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9). Obciążalność toru: 10 A / 250 V AC. Wymiary: 68,2 x 38 x 24,2 mm. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3. Wymiary zestawu: gniazdo PZ11 + przekaźnik R15 3P + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu PZ11 0031 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

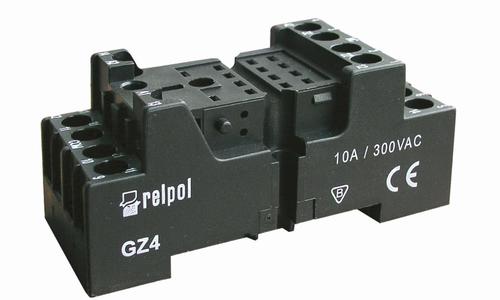

Gniazdo wtykowe, do przekaźnika R4N, kolor czarny, szerokość 29,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8). Obciążalność toru: 10 A / 300 V AC. Montaż na szynie 35 mm lub na płycie montażowej dwoma wkrętami M3. Wymiary: 66,8 x 29,5 x 29 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową G4 1052, zwiększa wysokość zestawu GZ4 + R4N o około 4 mm. IP 20. Wymiary zestawu przekaźnik R4 + gniazdo GZ4 + obejma G4 1052: 66,8 x 29,5 x 68,6 mm. Zestaw - IP 20.

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1),12(4), 14(3); 21(6), 22(5), 24(7); 31(11), 32(8), 34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 230 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków, wskaźnik LED czerwony L. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 24 V DC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

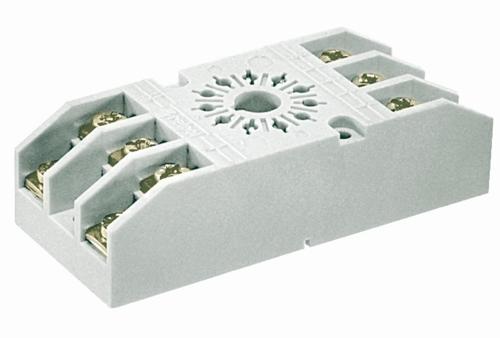

Gniazdo wtykowe, do przekaźnika R15 3P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(10). Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9). Obciążalność toru: 10 A / 250 V AC. Wymiary: 82,8 x 35,5 x 22,5 mm. Montaż na płycie montażowej dwoma wkrętami M3. Wymiary zestawu: gniazdo GZ11 + przekaźnik R15 3P + obejma GZ 1050: 82,8 x 35,5 x 80,9 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ 1050 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

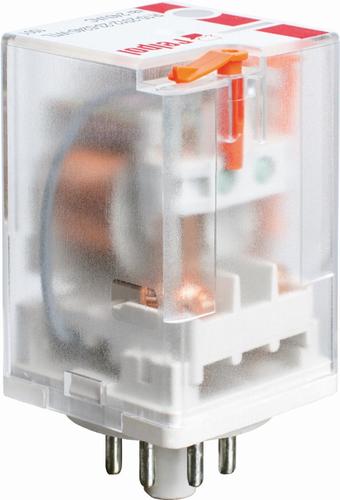

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(7), napięcie zasilania Un - 230 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 2P + gniazdo PZ8 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V DC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M + gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.

Gniazdo wtykowe, do przekaźnika R15 2P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(7). Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6). Obciążalność toru: 10 A / 300 V AC. Wymiary: 82 x 35,5 x 25,7 mm. Montaż na szynie 35 mm. Wymiary zestawu: gniazdo GZU8 + przekaźnik R15 2P + obejma GZU 1052 : 82 x 35,5 x 84,1 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZU 1052 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(7)-12(1)-14(4); 21(8)-22(2)-24(5); 31(9)-32(3)-34(6); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R3N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 12 V AC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M + gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.
