Przekaźniki

Gniazdo wtykowe, do przekaźnika R15 4P (wersja do gniazd) - kolor szary, szerokość 46 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11). Obciążalność toru: 10 A / 250 V AC. Wymiary: 81 x 46 x 31 mm. Montaż na szynie 35 mm. Wymiary zestawu: gniazdo GZ14U + przekaźnik R15 4P + obejma GZ14 0737 : 81 x 46 x 89,5 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ14 0737 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M + gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.

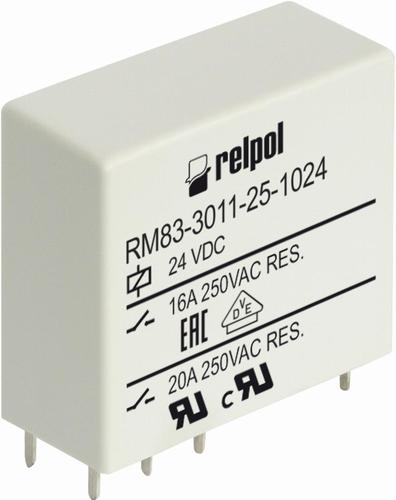

Przekaźnik elektromagnetyczny, miniaturowy, do obwodu drukowanego i gniazda wtykowego. Raster 5 mm. Wysokość 25,5 mm. Wyjście: 1P - jeden zestyk przełączny - wyprowadzenia: 11(7)/21(4)-12(6)/22(3)-14(8)/24(5); AC1 - 16 A / 250 V; DC1 - 16 A / 24 V. Wejście / cewka - wyprowadzenia: A1(1) - A2(2), napięcie zasilania Un - 12 V DC. Wymiary: 29,5 x 13,1 x 25,5 mm. Materiał styków: AgCdO. IP 40. Opcje montażu gniazd: EC50,GD50, PW80 - do druku. Uwaga: w przekaźniku są galwaniczne połączenia wyprowadzeń 11 z 21, 12 z 22 oraz 14 z 24.

Gniazdo wtykowe z zaciskami sprężynowymi, do przekaźnika RM84, RM85, RM85 inrush, RM85 105oC sensitive, RMB841, RMB851, RM87L, RM87L sensitive, RM87P, RM87P sensitive. Kolor czarny, szerokość 16 mm. Wejście / cewka - zaciski: A1 -A2. Wyjście / styki - zaciski: 21-22-24; 11-12-14. Dla RM85, RM85 inrush, RM85 105oC sensitive obciążenia powyżej 10A wymagają zmostkowania zacisków 11 z 21, 12 z 22, 14 z 24. Obciążalność toru bez mostka: 10 A / 300 V AC. Wymiary gniazda: 97 x 16 x 45,2 mm. Montaż na szynie 35 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę wyrzutnikową z tworzywa GZMB80-0040 lub sprężynową GZM80-0041 oraz płytkę opisową TR (index 2002685) Wymiary...

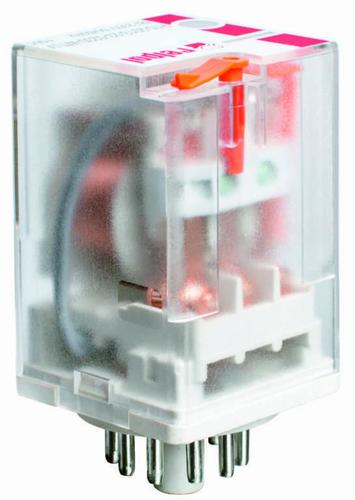

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 12 V DC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 24 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

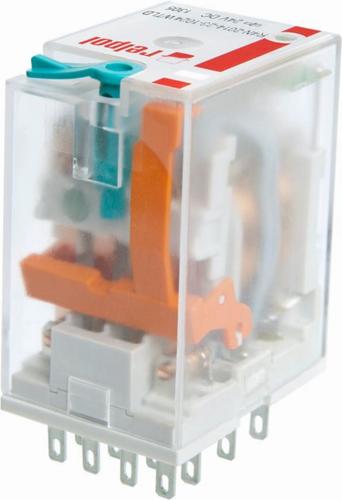

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia:11(9), 12(1), 14(5); 21(10), 22(2), 24(6); 31(11), 32(3), 34(7); 41(12), 42(4), 44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: (+)A1(13) - (-)A2(14), napięcie zasilania Un - 24 V DC. Wskaźnik mechaniczny W, wskaźnik LED czerwony L, dioda D, przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 42,5 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wymiary: 42,5 x 35 x 54,5 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 4P + gniazdo GZ14U + obejma GZ14 0737: 81 x 46 x 89,5 mm. Zestaw - IP 00. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

przekaźnik czasowy , elektromechaniczny

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9, 12(1), 14(5); 41(12), 42(4), 44(8); AC1 - 12 A / 250 V; DC1 - 12 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 220 V DC, biegunowość dowolna. Wskaźnik mechaniczny W, przycisk testujący T z funkcją blokowania, wskaźnik LED czerwony L. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

Obejma wyrzutnikowa, do gniazd GZM80, GZT80, GZM92, GZT92 oraz przekaźników RM84, RM85, RM87L, RM87P, RM87N.

Obejma wyrzutnikowa do gniazda wtykowego z zaciskami sprężynowymi GZMB80 dla przekaźników o wys. 25,5mm RMP84, RMP85

Gniazdo wtykowe, do przekaźnika R15 4P (wersja do gniazd) - kolor szary, szerokość 46 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11). Obciążalność toru: 10 A / 250 V AC. Wymiary: 81 x 46 x 22,5 mm. Montaż na płycie montażowej dwoma wkrętami M3. Wymiary zestawu: gniazdo GZ14 + przekaźnik R15 4P + obejma GZ14 0737: 81 x 46 x 81 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ14 0737 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.

Moduły przeciwprzepięciowe / sygnalizacyjne typu M. Tłumiący przepięcia. Napięcie 220/240 V AC. Temperatura pracy -40…+70. Stopień ochrony obudowy IP40. Wymiary 112,8x9,2x23. Waga 0,020.

Przewód do programowania i diagnostyki (z portem USB do połączenia z komputerem PC). Złącze typu C przeznaczone do przekaźników programowalnych NEED w wersji 11 i 22

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1),12(4), 14(3); 21(6), 22(5), 24(7); 31(11), 32(8), 34(9); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: (+)A1(2) - (-)A2(10), napięcie zasilania Un - 110 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi/Au ??????? ?????????. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9), 12(1), 14(5); 21(10), 22(2), 24(6); 31(11), 32(3), 34(7); 41(12), 42(4), 44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wskaźnik mechaniczny W, wskaźnik LED czerwony L, przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.

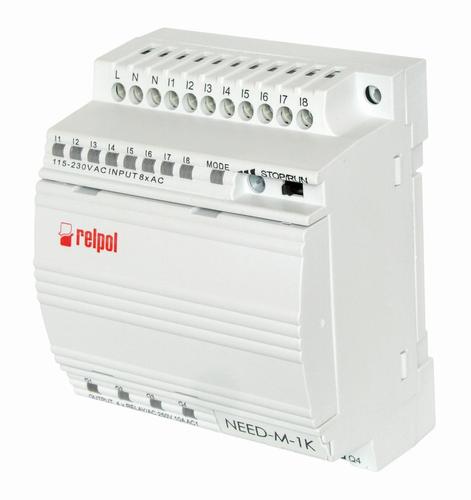

Przekaźnik programowalny w wersji 11. Wejścia - 8, zaciski: I1-I2-I3-I4-I5-I6-I7-I8. Wyjścia - 4 wyjścia przekaźnikowe - 10 A / 250 V AC, numeracja wyjść: Q1-Q2-Q3-Q4 (każde wyjście posiada dwa zaciski). Programowanie: LAD, STL. Napięcie zasilające: 230 V AC - zaciski: L - N. Wskaźniki LED stanu przekaźnika oraz wejść / wyjść. Wymiary: 90 x 72 x 55 mm. Montaż na szynie 35 mm lub wkrętami do płyty. IP 20.

wielofunkcyjny przekaźnik czasowy , mikroprocesorowy
