Przekładniki prądowe i napięciowe

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 300/5 Klasa 0,5 Moc [VA] 5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,235 kg Współczynnik bezpieczeństwa FS ? 5 Przyłącze S1/S2 zaciski śrubowe 4 mm2 Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm] 30 mm/25 mm/20 mm x 10 mm; O22 mm Wymiary WxHxD [mm] 61 mm × 81 mm × 34 mm Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20

Typ jednofazowy Budowa z otwieranym rdzeniem Przekładnia lp/ls 100/5 Klasa 1 Moc [VA] 1,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,78 kg Współczynnik bezpieczeństwa FS ? 5 Przyłącze S1/S2 zaciski śrubowe 4 mm2 Wymiary: A; B; C; D; E; F; G; H; I; [mm] 21 mm; 32 mm; 51 mm; 89 mm; 105 mm; 34 mm; 42 mm; 40 mm; 32 mm; Moment dokręcający 0,5 Nm Temperatura pracy -15 ÷ 50°C Pozycja montażu pionowa/pozioma Montaż tablica Stopień ochrony IP20

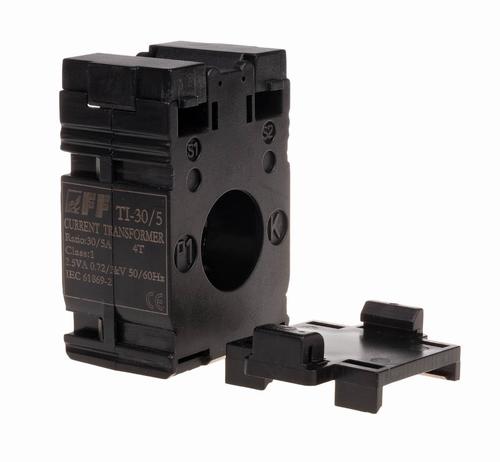

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 30/5 Klasa 1 Moc [VA] 1 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Wymiary otworu P1/P2 O22 mm Waga 0,135 kg Współczynnik bezpieczeństwa FS ? 5 Wymiary WxH [mm] 87,5 mm x 104 mm Przyłącze S1/S2 zaciski śrubowe 4 mm2 Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20

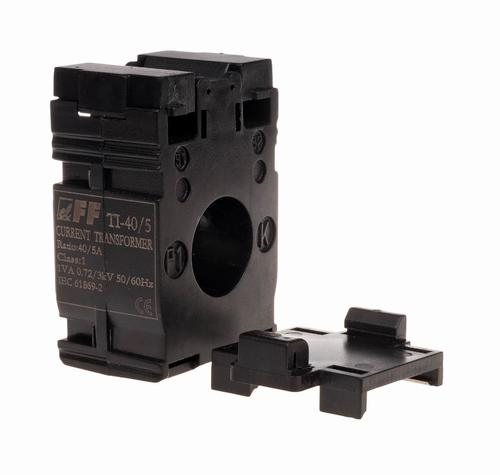

Typ jednofazowy Budowa z zamkniętym rdzeniem Przekładnia lp/ls 40/5 Klasa 1 Moc [VA] 1 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Wymiary otworu P1/P2 O22 mm Waga 0,135 kg Współczynnik bezpieczeństwa FS ? 5 Wymiary WxH [mm] 87,5 mm x 104 mm Przyłącze S1/S2 zaciski śrubowe 4 mm2 Moment dokręcający 0,5 Nm Temperatura pracy -5÷40°C Pozycja montażu pionowa/pozioma Montaż tablica/szynoprzewód Stopień ochrony IP20

Typ jednofazowy Budowa z otwieranym rdzeniem Przekładnia lp/ls 200/5 Klasa 0,5 Moc [VA] 1,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 3 kV/1 min. Waga 0,78 kg Współczynnik bezpieczeństwa FS ? 5 Przyłącze S1/S2 zaciski śrubowe 4 mm2 Wymiary: A; B; C; D; E; F; G; H; I; [mm] 21 mm; 32 mm; 51 mm; 89 mm; 105 mm; 34 mm; 42 mm; 40 mm; 32 mm; Moment dokręcający 0,5 Nm Temperatura pracy -15 ÷ 50°C Pozycja montażu pionowa/pozioma Montaż tablica Stopień ochrony IP20
