Stycznik mocy LC1D38BD TeSys D AC3 38A 3P 1NO 1NC cewka 24VDC zaciski skrzynkowe

S-LC1D38BD

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), for motor control applications up to 38A/690V AC-3 (18.5kW@400V). It provides a 24V DC coil with transient suppressor module, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals.

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

38 A

Znamionowy prąd pracy dla AC-4, 400 V

18 A

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

18.5 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

50 A

Znamionowa moc pracy dla AC-4, 400 V

7.5 kW

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

SCHNEIDER POLSKA

przekaźnik termiczny LRD3322 17-25A

S-LRD3322

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys LRD thermal overload relay, 25A/690V, thermal setting range 17-25A, tripping class 10A, for protection of 3-phase motors 11kW@400V. Differential device with phase failure and load unbalance detection. It provides a thermal adjustement dial, a manual

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Maksymalne znamionowe napięcie pracy Ue

1000 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

17 - 25 A

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

SCHNEIDER POLSKA

Stycznik mocy LP1K0910MD TeSys K, 9A, 3P, 1NO, cewka 220VDC, zaciski skrzynkowe

S-LP1K0910MD

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla DC

220 - 220 V

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Znamionowy prąd pracy dla AC-4, 400 V

6 A

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Rodzaj napięcia sterowania

DC

Znamionowy prąd pracy Ie dla AC-1, 400 V

20 A

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

Liczba styków głównych zwiernych

3

SCHNEIDER POLSKA

Wyłącznik silnikowy GZ1E napęd przyciskowy I=0,4-0,63A zaciski skrzynkowe

S-GZ1E04

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

GZ1 E are 3 poles 3d thermal-magnetic circuit breakers specifically designed for the control and protectin of motors conforming to standards IEC 60947-2 and IEC 60947-4-1. Setting range of thermal trips is 0.40-0.63A with thermomagnetic trip unit. It prov

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

78 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Szerokość

44.5 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Przycisk

Czułość na zanik fazy

tak

Znamionowy prąd ciągły Iu

0.63 A

Z zabezpieczeniem termicznym

tak

Zakres nastawy wyzwalacza zwarciowego

8 - 8 A

Zakres nastawy wyzwalacza przeciążeniowego

0.4 - 0.63 A

Sposób wyzwalania

Termomagnetyczny

Wysokość

89 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Budowa urządzenia

Kompletne urządzenie w obudowie

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

100 kA

SCHNEIDER POLSKA

Stycznik mocy LC1D09BD TeSys D AC3 9A 3P 1NO 1NC cewka 24VDC zaciski śrubowe

S-LC1D09BD

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V). It provides a 24V DC coil with transient suppressor module, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals. For

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Znamionowy prąd pracy dla AC-4, 400 V

6 A

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

25 A

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

SCHNEIDER POLSKA

Blok styków pomocniczych wyprzedzających LC1 2NO zaciski skrzynkowe

S-LADN20

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D instantaneous auxiliary contact block, for contactors LC1D, LC1F and control relays CAD. It provides 2NO contacts rated up to 10A/690V AC, connection by screw clamp terminals. Clip-on front mounting, it procures high reliability and durability. Mu

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż czołowy

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Liczba styków zwiernych

2

Znamionowy prąd pracy Ie dla AC-15, 230 V

10 A

SCHNEIDER POLSKA

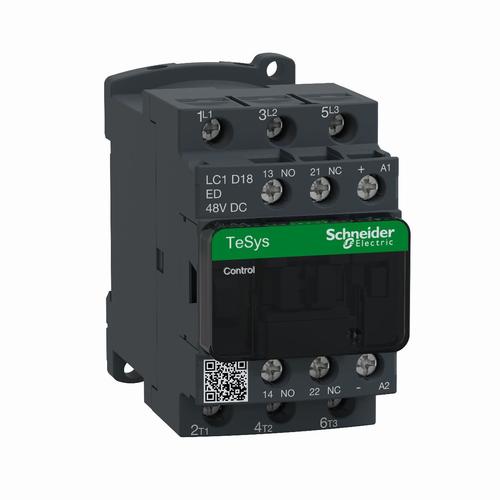

Stycznik mocy LC1D18ED TeSys D AC3 18A 3P 1NO 1NC cewka 48VDC

S-LC1D18ED

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), for motor control applications up to 18A/690V AC-3 (7.5kW@400V). It provides a 48V DC coil with transient suppressor module, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals.

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

18 A

Znamionowy prąd pracy dla AC-4, 400 V

9 A

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

7.5 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

32 A

Znamionowa moc pracy dla AC-4, 400 V

4 kW

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

48 - 48 V

SCHNEIDER POLSKA

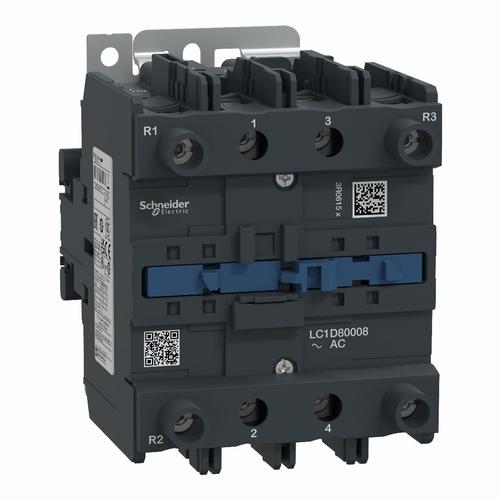

Stycznik mocy LC1D80008P7 TeSys Deca, AC1, 125A 4P 2NO 2NC cewka 230VAC zaciski śrubowe

S-LC1D80008P7

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 4-pole (2NO+2NC), for non-inductive load applications up to 125A/1000V AC-1. It provides a 230V 50/60Hz AC coil, power connection by screw terminals, control connection by screw clamp terminals. For operating rates until 3600 cycles/hou

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

230 - 230 V

Znamionowy prąd pracy Ie dla AC-1, 400 V

125 A

Liczba styków głównych zwiernych

2

Rodzaj napięcia sterowania

AC

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Liczba styków głównych rozwiernych

2

SCHNEIDER POLSKA

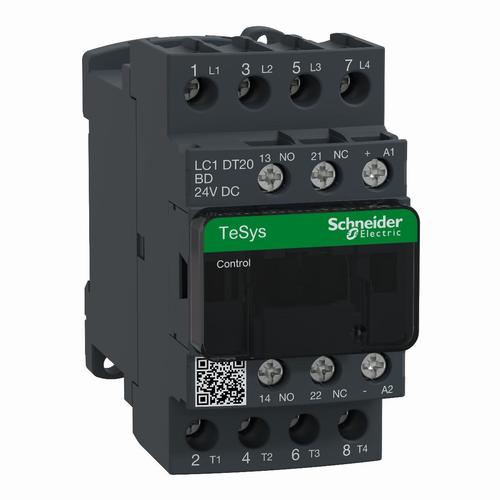

Stycznik mocy TeSys D AC1 20A 4P 1NO 1NC cewka 24VDC zaciski skrzynkowe

S-LC1DT20BD

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 4 poles (4NO), for non-inductive load applications up to 20A/690V AC-1. It provides a 24V DC coil with transient suppressor module, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals. For oper

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

4

Rodzaj napięcia sterowania

DC

Znamionowy prąd pracy Ie dla AC-1, 400 V

20 A

Liczba styków pomocniczych zwiernych

1

SCHNEIDER POLSKA

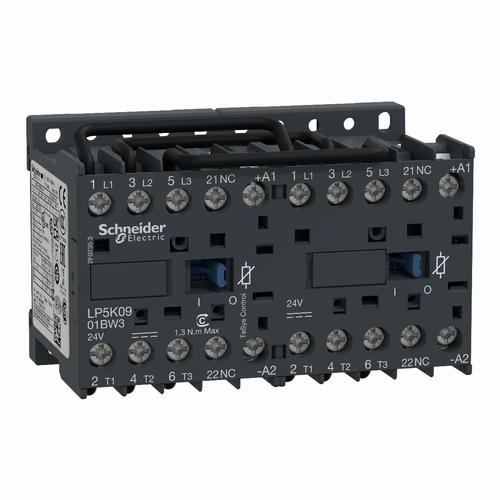

Stycznik nawrotny, TeSys K, 9A, 3P, 1NC, cewka 24VDC, zaciski skrzynkowe

S-LP5K0901BW3

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys K reversing contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V). It provides low consumption 24V DC coils with transient suppressor module, 2NC built-in auxiliary contacts, connection by screw clamp terminals. For

Dane techniczne

Stopień ochrony (IP)

IP20

Stopień ochrony (NEMA)

Inne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Funkcja

Układ nawrotny

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy NEMA

3.73 kW

Możliwość montażu na szynie

nie

Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

Połączenie śrubowe

Liczba styków głównych zwiernych

3

SCHNEIDER POLSKA

blok styków pojedynczy ZBE 102

S-ZBE102

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

This Harmony ZB, XB5 single contact block contact block uses screw clamp terminals. This contact block allows fast and easy replacement and configuration of your push buttons and selector switches. It is easily installed and replaced on XB5 complete push-

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż czołowy

Liczba styków rozwiernych

1

Znamionowy prąd pracy Ie dla AC-15, 230 V

3 A

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

SCHNEIDER POLSKA

Wyłącznik silnikowy GV2ME napęd przyciskowy 0,25-0,4A zaciski skrzynkowe

S-GV2ME03

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys GV motor circuit breaker, 3 poles (3P), 0.4A/690V, for 3-phase motor applications 0.09kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.25-0.4A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Conne

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

78.2 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Czułość na zanik fazy

tak

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Zakres nastawy wyzwalacza zwarciowego

5 - 5 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0.06 kW

Wysokość

89 mm

Znamionowe napięcie pracy

230 - 690 V

Rodzaj elementu wykonawczego

Przycisk

Budowa urządzenia

Kompletne urządzenie w obudowie

Znamionowy prąd ciągły Iu

0.4 A

Z zabezpieczeniem termicznym

tak

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

100 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

0.09 kW

Zakres nastawy wyzwalacza przeciążeniowego

0.25 - 0.4 A

Sposób wyzwalania

Termomagnetyczny

SCHNEIDER POLSKA

styk pomocniczy ZB2BE101

S-ZB2BE101

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

This additionnal contact block for high power switching is a separate component of diameter 22mm XB4 or XB5 ranges It features a single NO contact block and screw connection type. It is easily fitted on the back of high power switching contacts ZBE50x.

Dane techniczne

Model

Montaż od góry, zintegrowany

Sposób montażu

Montaż czołowy

Liczba styków zwiernych

1

Znamionowy prąd pracy Ie dla AC-15, 230 V

3 A

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

SCHNEIDER POLSKA

Stycznik mocy LC1D38B7 TeSys D AC3 38A 3P 1NO 1NC cewka 24VAC zaciski skrzynkowe

S-LC1D38B7

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), 38A/690V AC-3, for motor applications up to 18.5kW@400V. It provides a 24V 50/60Hz AC coil, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals. Compact (45mm width), DIN-rail mo

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

38 A

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowa moc pracy dla AC-3, 400 V

18.5 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

50 A

Znamionowy prąd pracy dla AC-4, 400 V

18 A

Liczba styków pomocniczych rozwiernych

1

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Znamionowa moc pracy dla AC-4, 400 V

7.5 kW

SCHNEIDER POLSKA

Stycznik miniaturowy LC1K0610P5 TeSys K, I=6A [AC-3], cewka 230VAC, 50Hz, styk pom 1NO, zaciski skrzynkowe

S-LC1K0610P5

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

tak

Znamionowy prąd pracy Ie dla AC-1, 400 V

20 A

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

Liczba styków pomocniczych zwiernych

1

Znamionowa moc pracy dla AC-3, 400 V

2.2 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowa moc pracy NEMA

2.24 kW

Znamionowy prąd pracy Ie dla AC-3, 400 V

6 A

Znamionowy prąd pracy dla AC-4, 400 V

6 A

Liczba styków głównych zwiernych

3

Rodzaj napięcia sterowania

AC

SCHNEIDER POLSKA

przekaźnik termiczny LR2K0314 5.5-8A LC1/LP1

S-LR2K0314

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys LRK thermal overload relay, 8A/690V, thermal setting range 5.5-8A, tripping class 10A, for protection of 3-phase motors 3kW@400V. Differential device with phase failure and load unbalance detection. It provides a thermal adjustement dial, a manual-a

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Maksymalne znamionowe napięcie pracy Ue

690 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

5.5 - 8 A

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

SCHNEIDER POLSKA

przekaźnik termiczny przeciazeniowy LRD-32 23-32A

S-LRD32

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys LRD thermal overload relay, 32A/690V, thermal setting range 23-32A, tripping class 10A, for protection of 3-phase motors 15kW@400V. Differential device with phase failure and load unbalance detection. It provides a thermal adjustement dial, a manual

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Maksymalne znamionowe napięcie pracy Ue

690 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

23 - 32 A

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

SCHNEIDER POLSKA

Stycznik mocy LP4K09004BW3 TeSys K, 20A, 4P, 4NO, cewka 24VDC, zaciski skrzynkowe

S-LP4K09004BW3

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys K contactor, 4 poles (4NO), for non-inductive load control applications up to 20A/690V AC-1. It provides a low consumption 24V DC coil with transient suppressor module, without built-in auxiliary contact, connection by screw clamp terminals. For ope

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Liczba styków głównych zwiernych

4

Rodzaj napięcia sterowania

DC

Znamionowy prąd pracy Ie dla AC-1, 400 V

20 A

SCHNEIDER POLSKA

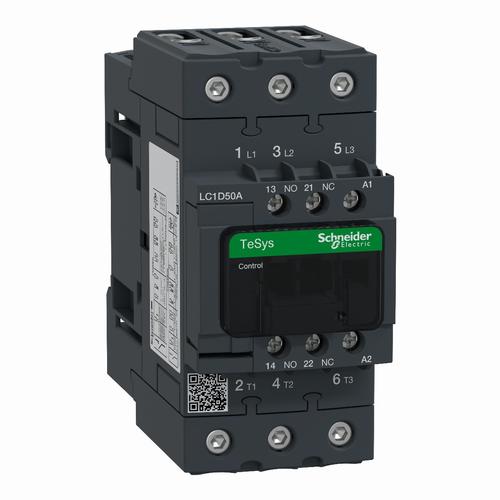

Stycznik mocy LC1D50AP5 TeSys Deca, I=50A [AC-3], cewka 230VAC, 50Hz, styk pom 1NO 1NC, zaciski EVERLINK

S-LC1D50AP5

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), for motor control applications up to 50A/440V AC-3 (37kW@400V). It provides a 230V 50/60Hz AC coil, 1NO+1NC built-in auxiliary contacts (NC mirror certified), power connection by EverLink BTR screw connectors, control con

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

tak

Znamionowy prąd pracy Ie dla AC-3, 400 V

50 A

Znamionowy prąd pracy dla AC-4, 400 V

50 A

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

AC

Znamionowa moc pracy dla AC-3, 400 V

22 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

80 A

Znamionowa moc pracy dla AC-4, 400 V

22 kW

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowa moc pracy NEMA

29.8 kW

SCHNEIDER POLSKA

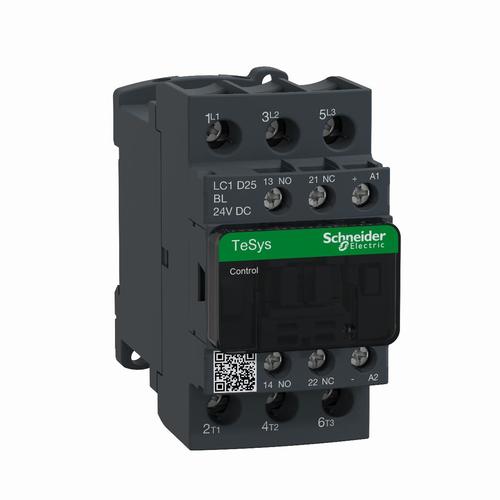

Stycznik mocy LC1D25BL TeSys D AC3 25A 3P 1NO 1NC cewka 24VDC niski pobór

S-LC1D25BL

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

TeSys D contactor, 3 poles (3NO), 25A/690V AC-3, for motor applications up to 11kW@400V. It provides a low consumption 24V DC coil, 1NO+1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals. Compact (45mm width), DIN-r

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

25 A

Znamionowy prąd pracy dla AC-4, 400 V

12 A

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

11 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

40 A

Znamionowa moc pracy dla AC-4, 400 V

5.5 kW

Liczba styków pomocniczych rozwiernych

1

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

24 - 24 V
