Trasy kablowe
OBO BETTERMANN
koryto kablowe MKSMU 630 FS 60/300/1,0 3M
OBO BETTERMANN
OBO-6059237
Jednostka miary:
mb
Na zamówienie
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
Dane techniczne
Model
Zintegrowany łącznik
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Z pokrywą
nie
Przekrój użyteczny
17800 mm2
Wysokość
60 mm
Model szerokorozpiętościowy
nie
Szerokość
300 mm
Grubość materiału
1 mm
Układ otworów montażowych NATO
nie
Rodzaj badania obciążenia zgodnie z IEC 61537
Typ II
Ciężar
3.48 kg/m
Perforacja montażowa w części dolnej
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Perforacja boczna
nie
Stal nierdzewna, wytrawiona
nie
Długość
3050 mm
OBO BETTERMANN
nasadka ochronna CM3518 SK
OBO BETTERMANN
OBO-1124502
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Nasadka ochronna dla szyn profilowych CM3518 i AM3518.
Dane techniczne
Model
Końcówka
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Długość
16 mm
Odpowiednie do
Profil C
Szerokość
38.6 mm
OBO BETTERMANN
łuk 45° RB 45 610 FS 6043763
OBO BETTERMANN
OBO-6043763
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Łuk 45°, poziomy, do wszystkich typów koryt o wys. boku 60 mm.
Dane techniczne
Model
Łącznik na wyposażeniu
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Perforacja boczna
nie
Model szerokorozpiętościowy
nie
Perforacja montażowa w części dolnej
nie
Układ otworów montażowych NATO
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Grubość materiału
1.25 mm
Stal nierdzewna, wytrawiona
nie
Kąt
45°
Promień wewnętrzny
50 mm
Szerokość korytka kablowego
100 mm
Wysokość korytka kablowego
60 mm
Zmiana kierunku
Poziomy
OBO BETTERMANN
łącznik kątowy RWVL 60 FS
OBO BETTERMANN
OBO-6067115
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Łącznik wzdłużny i kątowy do koryt kablowych i kształtek o wysokości boku 60 mm.
Dane techniczne
Model
Łącznik kątowy
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Rodzaj połączenia
Złącze śrubowe
Do korytek kablowych
tak
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Do korytek siatkowych
nie
Stal nierdzewna, wytrawiona
nie
Długość
200 mm
Do drabinek kablowych
nie
Do kablowego systemu nośnego o wysokości
60 mm
Łącznik przegubowy poziomy
nie
Łącznik przegubowy pionowy
nie
OBO BETTERMANN
pokrywa pełna DRLU 100 FS Pokrywa pełna
OBO BETTERMANN
OBO-6052103
Jednostka miary:
mb
Na zamówienie
Opis produktu
Nieperforowana pokrywa do koryt kablowych i siatkowych.
Dane techniczne
Sposób mocowania
Przykręcany
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Grubość materiału
1 mm
Do korytek kablowych
tak
Do korytek siatkowych
tak
Długość
3000 mm
Stal nierdzewna, wytrawiona
nie
Do drabinek kablowych
tak
OBO BETTERMANN
łuk 45° RB 45 630 FS
Opis produktu
Łuk 45°, poziomy, do wszystkich typów koryt o wys. boku 60 mm.
Dane techniczne
Model
Łącznik na wyposażeniu
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Perforacja boczna
nie
Model szerokorozpiętościowy
nie
Perforacja montażowa w części dolnej
nie
Układ otworów montażowych NATO
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Grubość materiału
1.25 mm
Stal nierdzewna, wytrawiona
nie
Kąt
45°
Promień wewnętrzny
50 mm
Szerokość korytka kablowego
300 mm
Wysokość korytka kablowego
60 mm
Zmiana kierunku
Poziomy
OBO BETTERMANN
zacisk pokrywy DK DRLU A2
OBO BETTERMANN
OBO-6052810
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Klamra do bezpiecznego zamocowania pokrywy na korytkach i drabinach kablowych.
Dane techniczne
Zabezpieczenie powierzchni
Inne
Materiał
Stal nierdzewna
Do korytek siatkowych
nie
Gatunek materiału
Stal nierdzewna i kwasoodporna
Stal nierdzewna, wytrawiona
nie
Do drabinek kablowych
tak
Do korytek kablowych
tak
OBO BETTERMANN
koryto kablowe RKSM 610 FS 60/100/0,75 3M
OBO BETTERMANN
OBO-6047611
Jednostka miary:
mb
Na zamówienie
Opis produktu
Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Dane techniczne
Model
Zintegrowany łącznik
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Z pokrywą
nie
Przekrój użyteczny
5800 mm2
Wysokość
60 mm
Model szerokorozpiętościowy
nie
Szerokość
100 mm
Grubość materiału
0.75 mm
Układ otworów montażowych NATO
nie
Rodzaj badania obciążenia zgodnie z IEC 61537
Typ II
Ciężar
1.34 kg/m
Perforacja montażowa w części dolnej
tak
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Perforacja boczna
tak
Stal nierdzewna, wytrawiona
nie
Długość
3050 mm
OBO BETTERMANN
kątownik montażowy BW 64 32 FS
OBO BETTERMANN
OBO-6019680
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Uchwyt montażowy w wersji lekkiej o wymiarach boków 64 x 32 mm.
Dane techniczne
Model
Wspornik kątowy
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Odpowiednie do
Profil U
Z akcesoriami do przykręcania
nie
OBO BETTERMANN
pokrywa pełna DRLU 200 FS
OBO BETTERMANN
OBO-6052210
Jednostka miary:
mb
Na zamówienie
Opis produktu
Nieperforowana pokrywa do koryt kablowych i siatkowych.
Dane techniczne
Sposób mocowania
Przykręcany
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Grubość materiału
1 mm
Do korytek kablowych
tak
Do korytek siatkowych
tak
Długość
3000 mm
Stal nierdzewna, wytrawiona
nie
Do drabinek kablowych
tak
OBO BETTERMANN

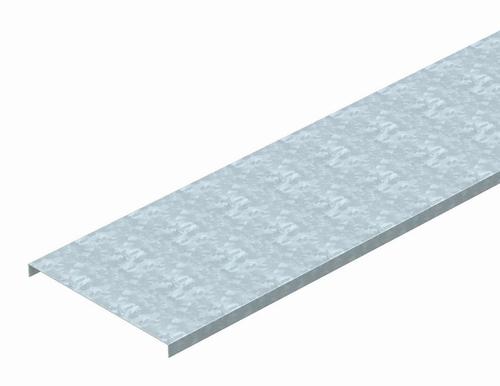

pokrywa pełna DRLU 300 FS Pokrywa pełna
OBO BETTERMANN
OBO-6052307
Jednostka miary:
mb
Na zamówienie
Opis produktu
Nieperforowana pokrywa do koryt kablowych i siatkowych.
Dane techniczne
Sposób mocowania
Przykręcany
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Grubość materiału
1 mm
Do korytek kablowych
tak
Do korytek siatkowych
tak
Długość
3000 mm
Stal nierdzewna, wytrawiona
nie
Do drabinek kablowych
tak
OBO BETTERMANN
pokrywa pełna DRLU 400 FS Pokrywa pełna
OBO BETTERMANN
OBO-6052405
Jednostka miary:
mb
Na zamówienie
Opis produktu
Nieperforowana pokrywa do koryt kablowych i siatkowych.
Dane techniczne
Sposób mocowania
Przykręcany
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Grubość materiału
1 mm
Do korytek kablowych
tak
Do korytek siatkowych
tak
Długość
3000 mm
Stal nierdzewna, wytrawiona
nie
Do drabinek kablowych
tak
OBO BETTERMANN
koryto kablowe RKSM 630 FS 60/300/0,75 3M
OBO BETTERMANN
OBO-6047654
Jednostka miary:
mb
Na zamówienie
Opis produktu
Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Dane techniczne
Model
Zintegrowany łącznik
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Z pokrywą
nie
Przekrój użyteczny
17800 mm2
Wysokość
60 mm
Model szerokorozpiętościowy
nie
Szerokość
300 mm
Grubość materiału
0.75 mm
Układ otworów montażowych NATO
nie
Rodzaj badania obciążenia zgodnie z IEC 61537
Typ II
Ciężar
2.34 kg/m
Perforacja montażowa w części dolnej
tak
System utrzymania sprawności działania E30, E90 w czasie pożaru
tak
Perforacja boczna
tak
Stal nierdzewna, wytrawiona
nie
Długość
3050 mm
OBO BETTERMANN
koryto kablowe MKSMU 640 FS 60/400/1,0 3M
OBO BETTERMANN
OBO-6059239
Jednostka miary:
mb
Na zamówienie
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
Dane techniczne
Model
Zintegrowany łącznik
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Z pokrywą
nie
Przekrój użyteczny
23800 mm2
Wysokość
60 mm
Model szerokorozpiętościowy
nie
Szerokość
400 mm
Grubość materiału
1 mm
Układ otworów montażowych NATO
nie
Rodzaj badania obciążenia zgodnie z IEC 61537
Typ II
Ciężar
4.27 kg/m
Perforacja montażowa w części dolnej
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Perforacja boczna
nie
Stal nierdzewna, wytrawiona
nie
Długość
3050 mm
OBO BETTERMANN
odgałęzienie dostawne RAA 630 FS
OBO BETTERMANN
OBO-6040446
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Trójnik dostawny do montażu poziomego i pionowego. Do wszystkich typów korytek kablowych o wysokości boku 60 mm
Dane techniczne
Model
Łącznik na wyposażeniu
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Stal nierdzewna, wytrawiona
nie
Model szerokorozpiętościowy
nie
Układ otworów montażowych NATO
nie
Promień wewnętrzny
50 mm
Wysokość korytka kablowego
60 mm
OBO BETTERMANN
kątownik redukcyjny/końcówka RWEB 610 FS
OBO BETTERMANN
OBO-7109105
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Kątownik redukcyjny i blacha zakończeniowa do koryt kablowych o wysokości boku 60 mm.
Dane techniczne
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Stal nierdzewna, wytrawiona
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Szerokość (mniejsza)
100 mm
Wysokość korytka kablowego
60 mm
OBO BETTERMANN
łuk 45° RB 45 640 FS
Opis produktu
Łuk 45°, poziomy, do wszystkich typów koryt kablowych o wys. boku 60 mm.
Dane techniczne
Model
Bez łącznika
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Perforacja boczna
nie
Model szerokorozpiętościowy
nie
Perforacja montażowa w części dolnej
nie
Układ otworów montażowych NATO
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Grubość materiału
1.25 mm
Stal nierdzewna, wytrawiona
nie
Kąt
45°
Promień wewnętrzny
150 mm
Szerokość korytka kablowego
400 mm
Wysokość korytka kablowego
60 mm
Zmiana kierunku
Poziomy
OBO BETTERMANN

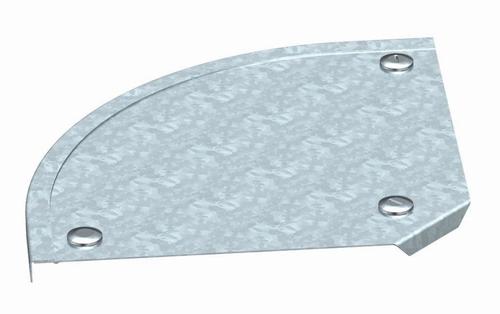

pokrywa łuku 90° DFB 90 100 FS
OBO BETTERMANN
OBO-7129610
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Pokrywa do łuku 90° z zamontowanymi wstępnie ryglami obrotowymi.
Dane techniczne
Sposób mocowania
Zasuwa obrotowa
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Do drabinek kablowych
tak
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Do korytek kablowych
tak
Do korytek siatkowych
nie
Szerokość
100 mm
Zawiasy
nie
Kąt
90°
Zmiana kierunku
Poziomy
OBO BETTERMANN
odgałęzienie dostawne RAA 640 FS
OBO BETTERMANN
OBO-7002394
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Trójnik dostawny do montażu poziomego i pionowego. Do wszystkich typów korytek kablowych o wysokości boku 60 mm
Dane techniczne
Model
Bez łącznika
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Stal nierdzewna, wytrawiona
nie
Model szerokorozpiętościowy
nie
Układ otworów montażowych NATO
nie
Promień wewnętrzny
150 mm
Wysokość korytka kablowego
60 mm
OBO BETTERMANN
łącznik przegubowy RGV 60 FS
OBO BETTERMANN
OBO-7082010
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Łącznik przegubowy do koryt kablowych o wysokości boku 60 mm.
Dane techniczne
Model
Łącznik wzdłużny
Zabezpieczenie powierzchni
Ocynk galwaniczny
Materiał
Stal
Rodzaj połączenia
Złącze śrubowe
Do korytek kablowych
tak
Długość
254 mm
Do korytek siatkowych
nie
Do drabinek kablowych
nie
System utrzymania sprawności działania E30, E90 w czasie pożaru
nie
Do kablowego systemu nośnego o wysokości
60 mm
Łącznik przegubowy poziomy
nie
Łącznik przegubowy pionowy
tak
