EATON
LZMN3-A400-I Wyłącznik mocy LZM3, 3-bieg., Ir=320-400A
EATON-111967
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
320 - 400 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
2400 - 4000 A
Opcjonalny montaż na szynie DIN TH
nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Znamionowy prąd ciągły Iu
400 A
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Z wyzwalaczem podnapięciowym
nie
EATON
LN4-800-I Rozłącznik mocy LN4, 3-bieg., 800A
EATON-112012
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Liczba biegunów
3
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
450 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły Iu
800 A
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
25 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowe napięcie pracy
690 - 690 V
Rodzaj podłączenia styków głównych
Połączenie bolcowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
400 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
EATON

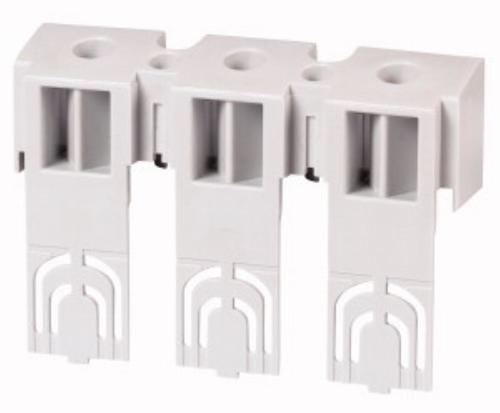

NZM2-XKSFA Osłona
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Wyłamywalne. Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników. Zwiększenie ochrony przed dotykiem. Zastosowanie do: NZM2, PN2, N(S)2, DS6-340-75K..110K, DS7-34..SX135.. , DS7-34..SX160.. DS7-34..SX200..
Dane techniczne
Model
Inne
EATON
LN1-63-I Rozłącznik mocy LN1, 3-bieg., 63A
EATON-111994
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Liczba biegunów
3
Znamionowy warunkowy prąd zwarciowy Iq
100 kA
Jako wyłącznik awaryjny
nie
Znamionowa moc pracy dla AC-23, 400 V
30 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły Iu
63 A
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
2 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowe napięcie pracy
690 - 690 V
Rodzaj podłączenia styków głównych
Zacisk ramowy
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
400 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Szary
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
EATON
NZMN1-A40 Wyłącznik mocy 3-bieg. 40A BG1
EATON-259081
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
32 - 40 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
320 - 400 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
40 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZMN3-VE400 Wyłącznik mocy 3-bieg. 400A BG3 selektyw
EATON-259132
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
400 - 4000 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
200 - 400 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
800 - 4400 A
Opcjonalny montaż na szynie DIN TH
nie
Znamionowy prąd ciągły Iu
400 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZMN1-4-A63 Wyłącznik mocy 4-bieg. 63A
EATON-265815
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Wartość nastawy w przewodzie zerowym ustawiana jest synchronicznie do wartości nastawy lr przewodu zewnętrznego.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
50 - 63 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
6 - 10 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
63 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM3/4-XV4 Przedłużacz osi napędu dla gł.400mm
EATON-261234
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 400mm maks. głębokość montażowa. Zastosowanie do: NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4), N(S)4(-4)
Dane techniczne
Długość
225 mm
Wysokość przekroju
12 mm
Szerokość przekroju
12 mm
EATON
NZMB1-4-A125 Wyłącznik mocy 4-bieg. 125A
EATON-265809
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Wartość nastawy w przewodzie zerowym ustawiana jest synchronicznie do wartości nastawy lr przewodu zewnętrznego.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Zakres napięcia znamionowego
440 - 440 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
100 - 125 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
6 - 10 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
125 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM1/2-XDZ Rękojeść dodatkowa
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala na łączenie przy otwartych drzwiach szafy sterowniczej. Nakłada się na oś przedłużeniową. Wymagana oś przedłużeniowa z wolnym odcinkiem 100mm. Nie można łączyć z rękojeściami łączącymi drzwi NZM..-XT..-60 oraz NZM..-XT..-0 . Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4) , NZM2(-4), PN2(-4), N(S)2(-4)
Dane techniczne
Kolor
Czarny
Z blokadą ponownego zadziałania
nie
Kłódka
nie
Stopień ochrony (NEMA)
Inne
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
nie
Do rozłącznika
tak
EATON
NZM1-XHB Zespół wyłącznika głównego czarny
EATON-266626
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: Rękojeść złącza drzwi z napędem obrotowym. Oś przedłużająca NZM..-XV4. Zewnętrzna tabliczka ostrzegawcza/tabliczka znamionowa w języku niemieckim/angielskim, czarno-żółty symbol ostrzegawczy. Wczepiana zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna. Do zwiększonej ochrony przed dotykaniem po stronie zasilania IP2X zamawiać ochronę przed dotykaniem palcami. Z czarną rękojeścią łączącą drzwi. Zamykany w położeniu 0 na rękojeści z maks 3 kłódkami...
Dane techniczne
Kolor
Czarny
Z blokadą ponownego zadziałania
nie
Kłódka
tak
Stopień ochrony (NEMA)
4X, 12
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
tak
Do rozłącznika
tak
EATON
K2SDR/P Dźwig.nap.mont.na drzw,typD/P,cz/żó,6mm
EATON-1818033
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rękojeść, wałek napędowy 6mm, do montażu drzwi, czerwony (czerwony/żółty), /zapięcie pałąkowe
Dane techniczne
Kolor
Czerwony
Z blokadą ponownego zadziałania
nie
Kłódka
nie
Stopień ochrony (NEMA)
Inne
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
nie
Do rozłącznika
tak
EATON
LZMC1-4-A100-I Wyłącznik mocy LZM1, 4-bieg., Ir=80-100A
EATON-111915
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
80 - 100 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
600 - 1000 A
Opcjonalny montaż na szynie DIN TH
tak
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Znamionowy prąd ciągły Iu
100 A
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Z wyzwalaczem podnapięciowym
nie
EATON
NZMN2-A200 Wyłącznik mocy 3-bieg. 200A BG2
EATON-259093
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
160 - 200 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
1200 - 2000 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
200 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM3-XTVD Rękojeść drzwiowa z blokadą
EATON-260170
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna na zaczepy. Standard , czarny/szary. Zamykany w uchwycie i przełączniki z maks 0 kłódkami każdy. Z ryglowaniem drzwi. Ryglowania drzwi w zamkniętym WYŁ nie można obejść. Drzwi można otworzyć tylko po obróceniu poza położenie 3. Zastosowanie do: NZM3(-4), PN3(-4), N(S)3(-4)
Dane techniczne
Kolor
Czarny
Z blokadą ponownego zadziałania
nie
Kłódka
tak
Stopień ochrony (NEMA)
4X, 12
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
nie
Do rozłącznika
tak
EATON
NZMB2-A300 Wyłącznik mocy 3-bieg. 300A
EATON-107518
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
440 - 440 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
240 - 300 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
2000 - 2500 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
630 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
KO3DB/P Dźwig.nap.mont.na drzw do mech. przeł.,typ D,nieb,8mm
EATON-1818116
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Przetyczka mechanizmu przełączania, wałek napędowy 10mm, do montażu drzwi, niebieski (niebieski/pomarańczowy)/kłódka
Dane techniczne
Kolor
Inne
Z blokadą ponownego zadziałania
nie
Kłódka
nie
Stopień ochrony (NEMA)
Inne
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
nie
Do rozłącznika
tak
EATON

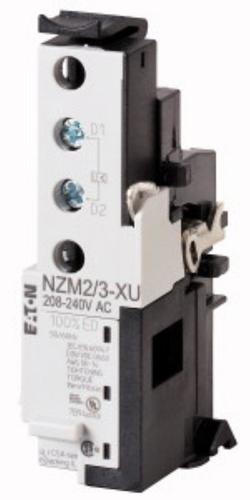

NZM2/3-XU380-440AC Wyzwalacz zanikowy do NZM2/3
EATON-259501
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Bezopóźnieniowe odłączanie wyłączników mocy NZM wzgl wyłączników mocy N przy spadku napięcia sterującego poniżej 35-70% US. Znajduje zastosowanie w urządzeniach WYŁĄCZANIA AWARYJNEGO w połączeniu z przyciskiem WYŁĄCZANIA AWARYJNEGO.Gdy wyzwalacz podnapięciowy nie jest pod napięciem, przy próbach włączania występuje niezawodna ochrona przed dotknięciem styków głównych przełącznika. Wyzwalacza podnapięciowego nie montuje się jednocześnie z wyprzedzającym...
Dane techniczne
Znamionowe napięcie sterowania Us dla AC 50 Hz
380 - 440 V
Do wyłącznika
nie
Do przekaźnika przeciążeniowego
nie
Rodzaj napięcia sterowania
AC
Zwłoczny
nie
Znamionowe napięcie sterowania Us dla AC 60 Hz
380 - 440 V
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Do wyłącznika silnikowego
nie
Do łącznika krzywkowego
tak
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
EATON
NZMN2-4-VE250 Wyłącznik mocy 4-bieg. 250A selektywny
EATON-265938
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
250 - 2500 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 250 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
3000 - 3000 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
250 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM4-XU208-240AC Wyzwalacz zanikowy
EATON-266193
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Bezopóźnieniowe odłączanie wyłączników mocy NZM wzgl wyłączników mocy N przy spadku napięcia sterującego poniżej 35-70% US. Znajduje zastosowanie w urządzeniach WYŁĄCZANIA AWARYJNEGO w połączeniu z przyciskiem WYŁĄCZANIA AWARYJNEGO.Gdy wyzwalacz podnapięciowy nie jest pod napięciem, przy próbach włączania występuje niezawodna ochrona przed dotknięciem styków głównych przełącznika. Wyzwalacza podnapięciowego nie montuje się jednocześnie z wyprzedzającym...
Dane techniczne
Znamionowe napięcie sterowania Us dla AC 50 Hz
208 - 240 V
Do wyłącznika
nie
Do przekaźnika przeciążeniowego
nie
Rodzaj napięcia sterowania
AC
Zwłoczny
nie
Znamionowe napięcie sterowania Us dla AC 60 Hz
208 - 240 V
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Do wyłącznika silnikowego
nie
Do łącznika krzywkowego
tak
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
