EATON

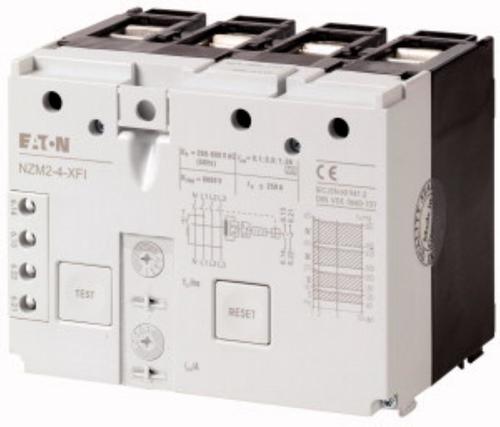

NZM2-4-XFI Blok różnicowoprądowy
EATON-292344
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Zgodność z IEC/EN 60947-2 bez atestu UL/CSA. Można stosować w instalacjach trój- i jednofazowych. Wrażliwość na prąd impulsowy według zasady prądów sumujących. Do 4-biegunowych wyłączników mocy NZM2-4 i wyłączników obciążenia N2-4. Niezależne od napięcia sieciowego Ue = 280 .. 690V 50/60 Hz. Łącznik krańcowy (1s, 1 zr zintegrowanych) z resetowanie przyciekiem Reset. Nie występuje w połączeniu z techniką połączeń wtykowych, obudowa izolacyjna lub zestaw...
Dane techniczne
Maksymalne znamionowe napięcie pracy Ue
690 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Zakres nastawy znamionowego prądu różnicowego
0.1 - 3 A
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Znamionowe napięcie sterowania Us dla AC 50 Hz
280 - 690 V
Nastawa zwłoki czasowej
tak
Maksymalna zwłoka czasowa przy załączeniu zasilania
100 ms
EATON

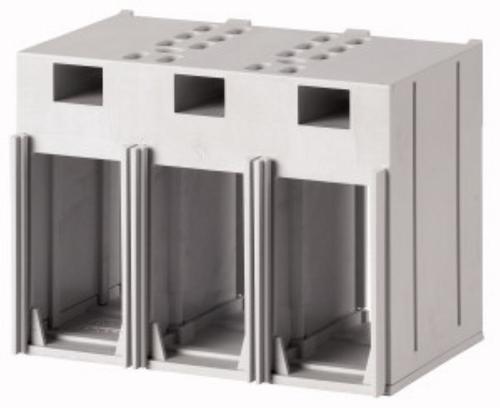

NZM3-XKSA Osłona do BG3 3-bieg.
EATON-260045
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera elementy do góry lub dołu przełącznika 3- wzgl 4-biegunowego. Ochrona izolacji/przed dotykiem w przyłączu końcówek kablowych, szyny lub przy użyciu zacisków tunelowych. W wypadku używania zacisków tunelów znajduje się w zestawie. Przy zastosowaniu izolowanych przewodów stopień ochrony IP1X. Zastosowanie do: NZM3(-4), PN3(-4), N(S)3(-4)
Dane techniczne
Model
Inne
EATON
N4-1600 Rozłącznik mocy 3-bieg. 1600A BG4
EATON-266028
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłączniki N.. -..mają cechy odłączników do uziemionych sieci IT. Akcesoria takie jak np. zestawu połączeniowe, zaciski i uchwyty obrotowe sprzęgła drzwi pozwalają na indywidualny montaż w różnych systemach rozdzielaczy. Łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizowanie i automatyzację. Wskazówki: cechy wyłączników głównych w tym wymuszenie zgodnie z normą IEC/EN 60204 i VDE 0113. Cechy odłączania zgodnie z normą IEC/EN 60947-3 i VDE 0660. Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100.
Dane techniczne
Liczba biegunów
3
Liczba łączników
1
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
25 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Rodzaj podłączenia styków głównych
Połączenie bolcowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
800 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły dla AC-23, 400 V
0 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
EATON
NZM-XBZ1000 Cięgno
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do mechanicznego ryglowania rękojeści (łączących drzwi). Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4), N(S)2(-4), NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4), N(S)4(-4)
Dane techniczne
Styki pomocnicze, boczne
nie
EATON
NZM1-XHIV Styki pom. łączące z wyprzedzeniem 2PZ d
EATON-259426
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do blokujących i odciążających układów połączeń oraz do wyprzedzającego dołączania wyzwalacza niedomiarowo-napięciowego w wyłącznikach głównych/WYŁĄCZNIKACH AWARYJNYCH. Nie można łączyć z wyzwalaczami niedomiarowo-napięciowymi NZM..-XU.. lub wyzwalaczami prądu roboczego NZM..-XA.. Wyprzedzenie przy włączaniu i wyłączaniu (ręcznie): ok. 20ms. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4)
Dane techniczne
Model
Z możliwością zabudowy
Sposób montażu
Inne
Liczba styków zwiernych
2
Znamionowy prąd pracy Ie dla AC-15, 230 V
4 A
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Oprawka
Brak
EATON
NZMN4-VE800 Wyłącznik mocy 3-bieg. 800A selektywny
EATON-265769
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
400 - 800 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
1600 - 9600 A
Opcjonalny montaż na szynie DIN TH
nie
Znamionowy prąd ciągły Iu
800 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
37 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
800 - 8000 A
Opcjonalny napęd silnikowy
tak
EATON
NZMN2-4-A200 Wyłącznik mocy 4-bieg. 200A
EATON-265863
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Wartość nastawy w przewodzie zerowym ustawiana jest synchronicznie do wartości nastawy lr przewodu zewnętrznego.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
160 - 200 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
6 - 10 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
200 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
EATON

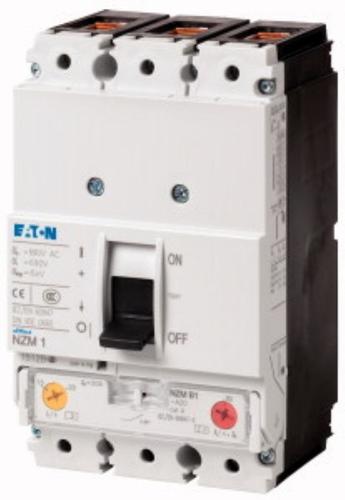

NZMH1-A125 Wyłącznik mocy 3-bieg. 125A BG1
EATON-284414
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
100 - 125 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
750 - 1250 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
125 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
EATON
NZMH1-A100 Wyłącznik mocy 3-bieg. 100A BG1
EATON-284413
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
80 - 100 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
600 - 1000 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
100 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
EATON
NZMB2-M160 Wyłącznik mocy 3-bieg.160A zabezp.silnik
EATON-265716
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-M swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony silnika. Wskazówki: klasa wyzwolenia 10A., IEC/EN 60947-4-1, IEC/EN 60947-2 wyłączniki naprądowe spełniają wszystkie wymogi kategorii użytkowej AC-3.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
1280 - 2240 A
Ze zintegrowanym stykiem pomocniczym
nie
Znamionowa moc pracy dla AC-3, 230 V
45 kW
Wysokość
184 mm
Znamionowe napięcie pracy
440 - 440 V
Rodzaj elementu wykonawczego
Dźwignia
Budowa urządzenia
Urządzenie mocowane na stałe
Znamionowy prąd ciągły Iu
160 A
Z zabezpieczeniem termicznym
tak
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
18.5 kA
Szerokość
105 mm
Znamionowa moc pracy dla AC-3, 400 V
90 kW
Zakres nastawy wyzwalacza przeciążeniowego
125 - 160 A
Sposób wyzwalania
Termomagnetyczny
Czułość na zanik fazy
nie
Głębokość
149 mm
EATON

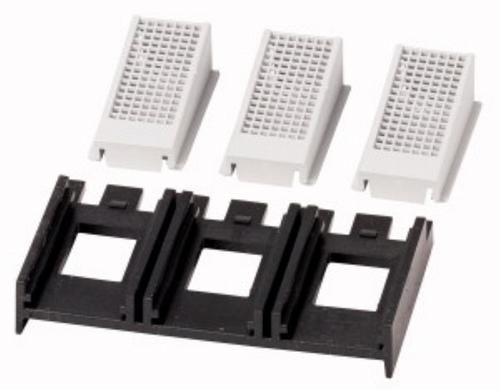

NZM1-XIPK IP2X Zabezpieczenie przed dotykiem 3-bie
EATON-266744
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników. Zwiększenie ochrony przed dotykaniem do IP2X. Ochrona przed chwytaniem przestrzeni przyłączy kabli w zacisku ramowym. Nie można łączyć z przyłączem przewodu sterującego NZM-XSTK. Zastosowanie do: NZM1, PN1, N1
Dane techniczne
Model
Inne
Do liczby biegunów
3
EATON

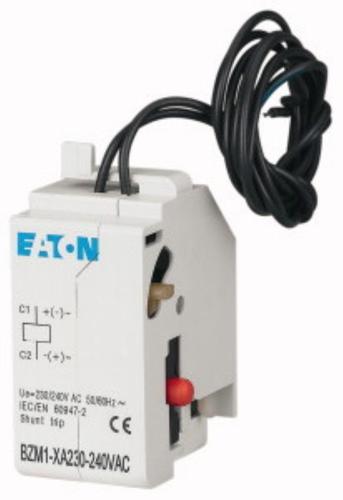

BZM1-3-XA230-240VAC Wyzwalacz wzrostowy 230V AC
EATON-158056
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 240 V
Do wyłącznika
tak
Do przekaźnika przeciążeniowego
nie
Rodzaj napięcia sterowania
AC
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 240 V
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Do wyłącznika silnikowego
nie
Do łącznika krzywkowego
tak
EATON
NZM2-XC75 Płytka mocująca do wielkości 2
EATON-260215
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala zaczepiać przełączniki na szynie DIN. Do szyny uniwersalnej 75mm. Nie można łączyć z napędem zdalnym. Zastosowanie do: NZM2(-4), PN2(-4), N(S)2(-4)
Dane techniczne
Sposób mocowania
Inne
Materiał
Metal
Rodzaj adaptera szyny montażowej DIN
Prosty
EATON
NZM1/2-XV4 Przedłużacz osi napędu dla max 400mm
EATON-261232
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 400mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4), N(S)2(-4)
Dane techniczne
Długość
290 mm
Wysokość przekroju
8 mm
Szerokość przekroju
8 mm
EATON

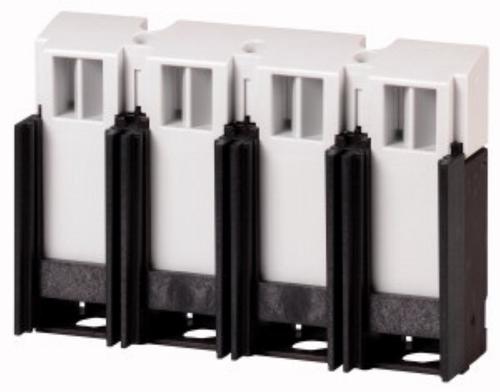

NZM2-4-XKR4 Blok przyłączeniowy do adapterów NZM2 4b
EATON-118907
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika (w NZM3 tylko górnej części). Wymagane przy adapterach urządzeń i przełącznikach z tylnym przyłączem. Zastosowanie do: NZM2-4, PN2-4, N(S)2-4
Dane techniczne
Model
Inne
Do liczby biegunów
4
EATON
4K6400MMK1/2S Przedł.osi.nap.K1/K2S, DMV160 (400mm)
EATON-1314693
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Akcesoria do Dumeco typu DMV 160N, wysokość przełącznika od części dolnej przełącznika do części górnej osi sterującej , 6mm kwadratowa, do rękojeści K1 i K2S
Dane techniczne
Długość
400 mm
Wysokość przekroju
6 mm
Szerokość przekroju
6 mm
EATON
NZMN1-A50 Wyłącznik mocy 3-bieg. 50A BG1
EATON-259082
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
40 - 50 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
300 - 500 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
50 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
EATON
N2-200 Rozłącznik mocy 3-bieg. 200A BG2
EATON-266009
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłączniki N.. -..mają cechy odłączników do uziemionych sieci IT. Akcesoria takie jak np. zestawu połączeniowe, zaciski i uchwyty obrotowe sprzęgła drzwi pozwalają na indywidualny montaż w różnych systemach rozdzielaczy. Łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizowanie i automatyzację. Wskazówki: cechy wyłączników głównych w tym wymuszenie zgodnie z normą IEC/EN 60204 i VDE 0113. Cechy odłączania zgodnie z normą IEC/EN 60947-3 i VDE 0660. Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100.
Dane techniczne
Liczba biegunów
3
Liczba łączników
1
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
3.5 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
110 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły dla AC-23, 400 V
0 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
EATON
LZMC1-A63-I Wyłącznik mocy LZM1, 3-bieg., Ir=50-63A
EATON-111893
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Znamionowy prąd ciągły Iu
63 A
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
50 - 63 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
380 - 630 A
Opcjonalny montaż na szynie DIN TH
tak
Z wyzwalaczem podnapięciowym
nie
EATON
N3-630 Rozłącznik mocy 3-bieg. 630A BG3
EATON-266020
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłączniki N.. -..mają cechy odłączników do uziemionych sieci IT. Akcesoria takie jak np. zestawu połączeniowe, zaciski i uchwyty obrotowe sprzęgła drzwi pozwalają na indywidualny montaż w różnych systemach rozdzielaczy. Łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizowanie i automatyzację. Wskazówki: cechy wyłączników głównych w tym wymuszenie zgodnie z normą IEC/EN 60204 i VDE 0113. Cechy odłączania zgodnie z normą IEC/EN 60947-3 i VDE 0660. Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100.
Dane techniczne
Liczba biegunów
3
Liczba łączników
1
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
12 kA
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
315 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
tak
Znamionowy prąd ciągły dla AC-23, 400 V
0 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
