rozdzielnica ERP24-5 120-mod.p/t
Informacje
ETI-001101296
EAN:
3838895797517
Kod producenta:
001101296
ETI POLAM
Jednostka miary:
szt.
Seria:
ERP
Informacje o producencie
ETI Polam Sp. z o.o.
06-100
Pułtusk
Jana Pawła II 18
etipolam@etipolam.com.pl
+48 23 691 93 00
https://www.etipolam.com.pl/
_(1600%C3%973000_px)_(160%C3%97300_px)_(250%C3%97300_px)_(270%C3%97300_px)_(270%C3%97400_px)_(270%C3%97500_px)_(350%C3%97500_px).png)
Obsługa zakupów B2B:
poniedziałek - piątek 8:00-16:00
Ceny produktów oraz dodatkowe informacje
widoczne po rejestracji i logowaniu
Logowanie / rejestracja
widoczne po rejestracji i logowaniu
Niezawodne i sprawdzone obudowy ERP
Obudowy wnętrzowe podtynkowe mają zastosowanie w budownictwie mieszkaniowym, biurach, szkołach i budownictwie przemysłowym do montażu aparatury modułowej w celu zapewnienia odpowiedniego stopnia ochrony aparatury (IP40 ) i II klasy ochronności.
Parametry techniczne
- Numer katalogowy:
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101296
- Symbol artykułu:
Typ produktu określony przez producenta.
ERP24-5
- Klasa ochronności:
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
- Sposób montażu:
podtynkowa
- Prąd znamionowy [A]:
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
- Napięcie znamionowe [V]:
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
- Stopień ochrony IP:
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP40
- Odporność mechaniczna IK:
Stopień ochrony przed uderzeniami mechanicznymi.
IK08
- Ilość modułów (w sumie/w rzędzie):
120/24
- Rozmiar ramki (ilość rzędów):
5
- Drzwi (materiał, kolor):
Metalowe, białe (RAL9016)
- Obudowa (material, kolor):
Tworzywo, biała
- Ilość zacisków PE/N:
3x24/4x11
- Zakres temperatur pracy [°C]:
-25 do +60
- Test rozżarzonym drutem [°C]:
Odporność ogniowa i zastosowanie obudów:
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
650

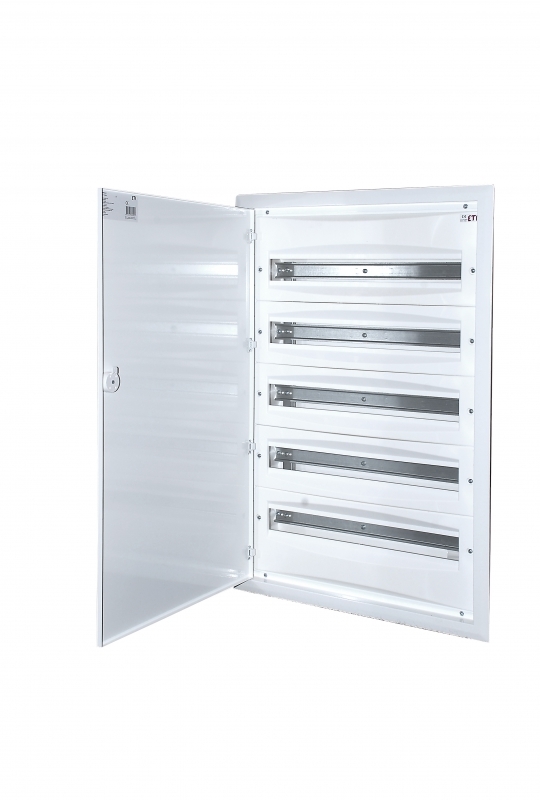

Zdjęcie produktu
Zalety produktu
- Nowoczesne wzornictwo zapewnia obudowom estetyczny wygląd.
- Obudowy standardowo wyposażone w szyny N, PE, szyny TH i maskownice.
- Dzięki symetrycznej ramce z drzwiami w prosty sposób możemy zmienić kierunek otwierania drzwi lewo/prawo.
- Obudowy lakierowane farbą proszkową w kolorze białym RAL9016 bez struktury.
- Standardowo obudowy wyposażone w obrotowy zatrzask ELP.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ELK-ERP (001101279).
- Głębokość 120 mm (ERP12-1 001101200 - 110mm) zapewnia komfortową przestrzeń do prowadzenia przewodów, także pod szyną montażową TH35.
- Dostępna płyta montażowa (ERPxx-PM) umożliwiająca montaż kompaktowych wyłączników i rozłączników mocy z serii EB2S160/ED2S160.
- Dostępne akcesoria dodatkowe, zamek z kluczem (ELK-ERP), dodatkowe szyny N (ERP-N) i PE (ERP-PE), zapasowa ramka z drzwiami (RZD), maskownice (RP-MAS).
- Obudowy dostępne w wykonaniu elektrycznym i MEDIA (część elektryczna + część teletechniczna).
