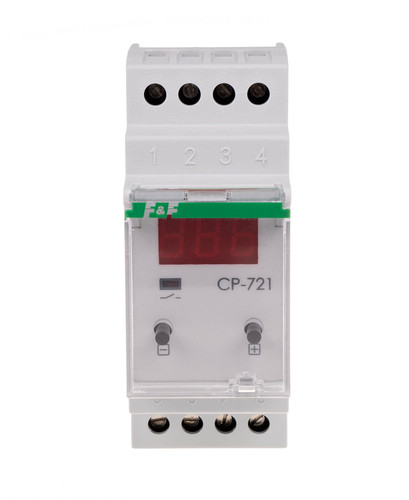

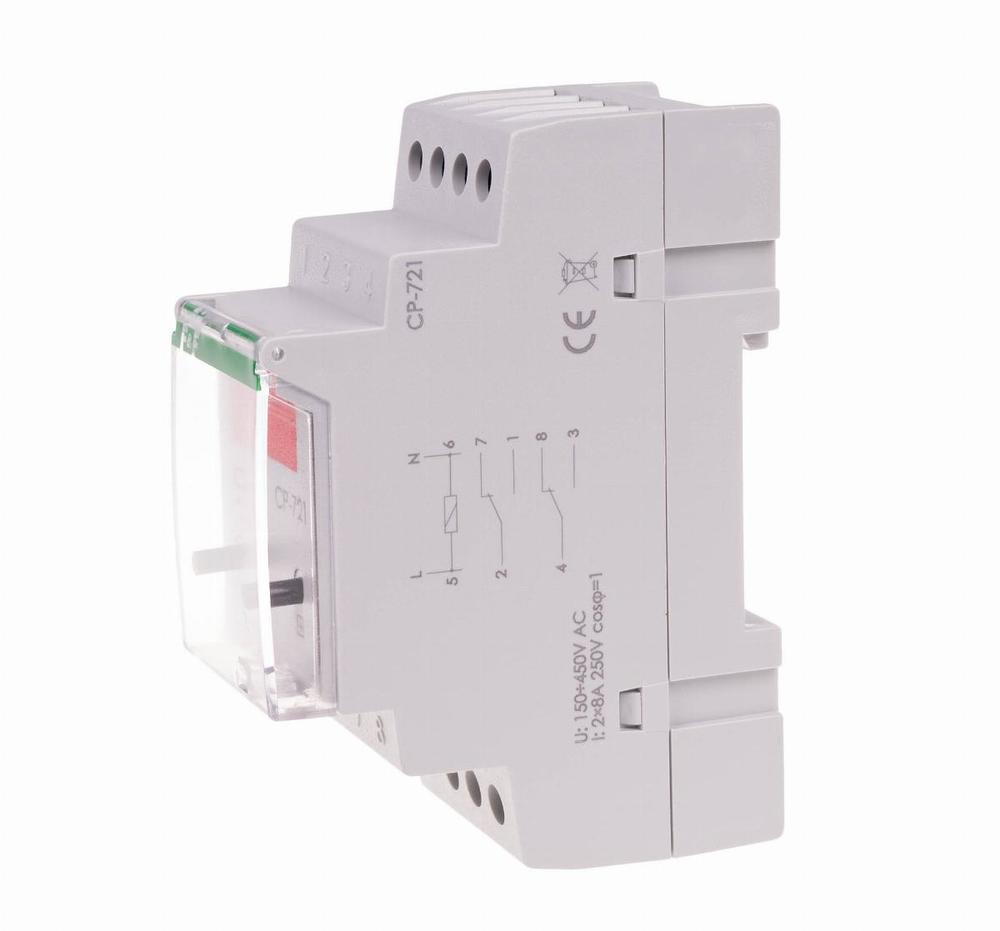

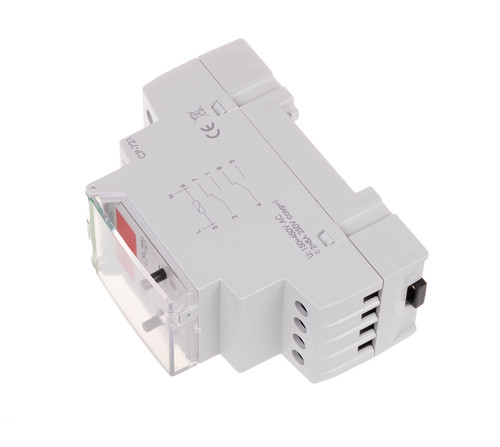

Przekaźnik napięciowy CP-721 z wyświetlaczem, programowalny

Opis produktu
Jednofazowy przekaźnik napięciowy.
Programowalny.

Przekaźnik napięciowy CP-721 kontroluje napięcia sieci jednofazowej. Zabezpiecza podłączony odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Funkcje jednofazowego przekaźnika napięciowego CP-721


Nastawa okna napięciowego (progi UL i UH)
Oddzielna nastawa czasów zadziałania przy przekroczeniu progów UL i UH
Nastawa czasu powrotu
Ciągłe wskazanie wartości napięcia sieci
Sygnalizacja prawidłowego napięcia sieci oraz zamknięcia styków

Działanie
W trybie roboczym na wyświetlaczu wskazywana jest wartość aktualnie mierzonego napięcia.
Ustawiany przez użytkownika dolny (UL) i górny (UH) próg napięciowy wyznacza tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie powodują zadziałania przekaźnika. Przy prawidłowym napięciu zasilania styk przekaźnika pozostaje zamknięty. Zmiana napięcia zasilania powyżej lub poniżej wyznaczonych progów napięciowych spowoduje otwarcie styku z zachowaniem nastawionego opóźnienia czasowego. Zamknięcie styku sygnalizuje świecenie czerwonej diody LED. Na przekroczenie wartości napięcia powyżej 5 V od wartości progów UH i UL wskazuje pulsacja wartości na wyświetlaczu.
Powrotne złączenie styku przekaźnika nastąpi automatycznie. Ale tylko wtedy, gdy trwała wartość napięcia o 5 V w stosunku do nastawionych wartości progowych UH i UL utrzyma się przez zadany czas powrotu.

Typ jednofazowy Napięcie zasilania 150÷450 V AC Blokada czasowa NIE Współpraca z agregatami prądotwórczymi TAK Obciążalność wyjścia (AC-1) 2 x 8 A Element wykonawczy 2 × przekaźnik Konfiguracja styków 2 × NO/NC Separacja styku TAK Sygnalizacja stanu styku LED czerwona Wyświetlacz 3 × segmentowy LED 5 × 9 mm Dokładność nastawy 1 V Dokładność pomiaru ±1 V Progi napięciowe zadziałania / skok - dolny UL 150÷210 V / 1 V Progi napięciowe zadziałania / skok - górny UH 230÷260 V / 1 V Histereza napięciowa powrotu dla UL/UH 5 V Czas zadziałania / skok - dla progu UL 2÷10 s / 1 s Czas zadziałania / skok - dla progu UH 0,1÷1 s / 0,1 s Czas powrotu dla UL/UH 2 s÷9,5 min Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP20
