POKÓJ

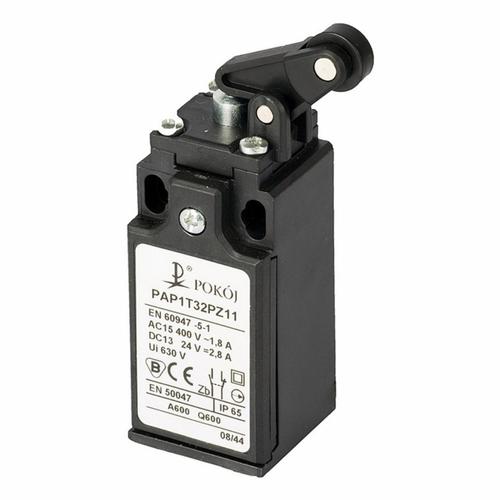

wyłącznik kran.PAP1 T32 PZ11
Dane techniczne
Stopień ochrony (IP)
IP65
Znamionowy prąd pracy Ie dla AC-15, 125 V
6 A
Średnica czujnika
12.5 mm
Liczba styków zwiernych
1
Funkcja przełączająca
Styk migowy
Powłoka obudowy
Inne
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Rodzaj interfejsu
Brak
Znamionowy prąd pracy Ie dla DC-13, 24 V
2.8 A
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Materiał obudowy
Tworzywo sztuczne
Rodzaj połączenia elektrycznego
Przepust kablowy PG
Wymuszone rozłączanie
tak
Znamionowy prąd pracy Ie dla AC-15, 24 V
10 A
Wysokość czujnika
30 mm
Położenie elementu przełączającego
Inne
Znamionowy prąd pracy Ie dla AC-15, 230 V
3 A
Ze wskaźnikiem stanu
nie
Rodzaj konstrukcji obudowy
Prostopadłościan
Wyjście elektroniczne
nie
Szerokość czujnika
30.3 mm
Liczba styków rozwiernych
1
Do układów bezpieczeństwa
nie
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Rodzaj elementu wykonawczego
Dźwignia kątowa z rolką
Znamionowy prąd pracy Ie dla DC-13, 125 V
0.55 A
Długość czujnika
92 mm
Obudowa zgodnie z normą
DIN EN 50047
Znamionowy prąd pracy Ie dla DC-13, 230 V
0.27 A
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
RELPOL
przekaźnik R15 2PDT 230V AC R15-2012-23-5230-WT
REL-804299
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(7), napięcie zasilania Un - 230 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 2P + gniazdo PZ8 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.
Dane techniczne
Stopień ochrony (IP)
IP40
Materiał styków
Nikiel
Prąd znamionowy
10 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Liczba styków przełącznych
2
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Wysokość
35 mm
Głębokość
54.4 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 230 V
Ze wskaźnikiem LED
nie
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
AC
Szerokość
35 mm
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
RELPOL
przekaźnik R2M-2012-23-1024 24V DC
REL-617171
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V DC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M + gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.
Dane techniczne
Stopień ochrony (IP)
IP40
Materiał styków
Nikiel
Prąd znamionowy
5 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
0 - 0 V
Liczba styków przełącznych
2
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Wysokość
27.5 mm
Głębokość
32.9 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Ze wskaźnikiem LED
nie
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
DC
Szerokość
14 mm
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
RELPOL
Gniazdo przekaznika R15 2P GZU8
Opis produktu
Gniazdo wtykowe, do przekaźnika R15 2P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(7). Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6). Obciążalność toru: 10 A / 300 V AC. Wymiary: 82 x 35,5 x 25,7 mm. Montaż na szynie 35 mm. Wymiary zestawu: gniazdo GZU8 + przekaźnik R15 2P + obejma GZU 1052 : 82 x 35,5 x 84,1 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZU 1052 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Szerokość
35.5 mm
Głębokość
82 mm
Wysokość
25.7 mm
RELPOL
przekaźnik R3N-2013-23-5024-WT
REL-861008
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(7)-12(1)-14(4); 21(8)-22(2)-24(5); 31(9)-32(3)-34(6); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R3N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.
Dane techniczne
Stopień ochrony (IP)
IP40
Materiał styków
Nikiel
Prąd znamionowy
10 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Liczba styków przełącznych
3
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Wysokość
35.5 mm
Głębokość
27.4 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Ze wskaźnikiem LED
nie
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
AC
Szerokość
21 mm
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
RELPOL
przekaźnik R4N-2014-23-5024-WT
REL-860621
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V AC. Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.
Dane techniczne
Stopień ochrony (IP)
IP40
Wysokość
35.5 mm
Prąd znamionowy
7 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Liczba styków przełącznych
4
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Szerokość
21 mm
Głębokość
27.4 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Materiał styków
Nikiel
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
AC
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
RELPOL
przekaźnik R2M-2012-23-5012 12V AC
REL-620484
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(12)-22(4)-24(8); AC1 - 5 A / 250 V; DC1 - 5 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 12 V AC. Wymiary: 27,5 x 14 x 32,9 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2M + gniazdo GZ2 + obejma GZ2 1060: 65,2 x 20 x 60 mm. Zestaw - IP 20.
Dane techniczne
Stopień ochrony (IP)
IP40
Materiał styków
Nikiel
Prąd znamionowy
5 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
12 - 12 V
Liczba styków przełącznych
2
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Wysokość
27.5 mm
Głębokość
32.9 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
12 - 12 V
Ze wskaźnikiem LED
nie
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
AC
Szerokość
14 mm
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
RELPOL
gniazdo GZU11-01
Opis produktu
Gniazdo wtykowe, do przekaźnika R15 3P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(10). Wyjście / styki - zaciski: 11(1)-12(4)-14(3); 21(6)-22(5)-24(7); 31(11)-32(8)-34(9). Obciążalność toru: 10 A / 250 V AC. Wymiary: 82 x 35,5 x 25,7 mm. Montaż na szynie 35 mm. Wymiary zestawu: gniazdo GZU11 + przekaźnik R15 3P + obejma GZU 1052 : 82 x 35,5 x 84,1 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZU 1052 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Szerokość
35.5 mm
Głębokość
82 mm
Wysokość
25.7 mm
RELPOL
R4N-2014-23-5110-WTL Przekaźnik przemysłowy
REL-860622
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(9)-12(1)-14(5); 21(10)-22(2)-24(6); 31(11)-32(3)-34(7); 41(12)-42(4)-44(8); AC1 - 6 A / 250 V; DC1 - 6 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 110 V AC. Wskaźnik mechaniczny W, wskaźnik LED czerwony L, przycisk testujący T z funkcją blokowania. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R4N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.
Dane techniczne
Stopień ochrony (IP)
IP40
Wysokość
35.5 mm
Prąd znamionowy
7 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 110 V
Liczba styków przełącznych
4
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
Szerokość
21 mm
Głębokość
27.4 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 110 V
Materiał styków
Nikiel
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
AC
Rodzaj styku
Pojedynczy
Z wymuszonym prowadzeniem styku
nie
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
RELPOL
R2N-2012-23-1024-WTL Przekaźnik przemysłowy
REL-860398
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy, do gniazda wtykowego. Szerokość 21,2 mm. Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia: 11(9, 12(1), 14(5); 41(12), 42(4), 44(8); AC1 - 12 A / 250 V; DC1 - 12 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 24 V DC, biegunowość dowolna. Wskaźnik mechaniczny W, przycisk testujący T z funkcją blokowania, wskaźnik LED czerwony L. Wymiary: 27,5 x 21,2 x 35,6 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R2N + gniazdo wtykowe + obejma: wskazane są w opisie wybranego gniazda.
Dane techniczne
Stopień ochrony (IP)
IP40
Wysokość
35.5 mm
Prąd znamionowy
12 A
Polaryzacja napędu
Niespolaryzowany
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 - 0 V
Ze wskaźnikiem LED
nie
Liczba styków przełącznych
2
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Rodzaj napięcia sterowania
DC
Szerokość
21 mm
Głębokość
27.4 mm
Tryb przełączania napędu
Monostabilny
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Materiał styków
Nikiel
Z odłączalnymi zaciskami
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
0 - 0 V
Rodzaj styku
Pojedynczy
Kompletny z gniazdem
nie
Materiał pokrycia styków
Srebro
FINDER POLSKA

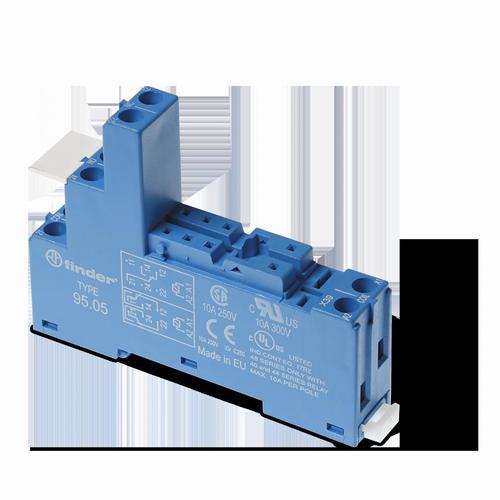

Gniazdo serii 95: do przekaźników serii: 40.51; 40.52; 40.61; 40.62, 95.05 SPA
FINDER-9505SPA
Jednostka miary:
szt.
Na zamówienie
EATON
EMT6-DB(230V) Termisitorowe zabezpieczenie maszyn
EATON-066401
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Termistorowe zabezpieczenie maszyn, wskaźnik diodowy sieci i błędu, pomiarowe napięcie zasilania sterującego 230V 50-60Hz, z przełączaniem z/bez blokadą przed ponownym włączeniem, do kasowania ręcznego lub zdalnego, przycisk testowy, mocowanie na zaciski
Dane techniczne
Głębokość
103 mm
Możliwość zewnętrznego kasowania
tak
Rodzaj napięcia sterowania
AC
Szerokość
23 mm
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 230 V
Zakres pomiarowy rezystancji
750 - 12000 ?
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Liczba styków rozwiernych
1
Znamionowe napięcie sterowania Us dla DC
0 - 0 V
Wysokość
83 mm
Z odłączalnymi zaciskami
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Liczba styków zwiernych
1
Funkcja pamięci błędu
nie
Liczba obwodów pomiarowych
1
Zakres pomiaru temperatury
0 - 0 °C
F&F
Przekaźnik napięciowy CP-721 z wyświetlaczem, programowalny
F&F-CP-721
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opis produktuJednofazowy przekaźnik napięciowy.Programowalny. Przekaźnik napięciowy CP-721 kontroluje napięcia sieci jednofazowej. Zabezpiecza podłączony odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.Funkcje jednofazowego przekaźnika napięciowego CP-721 Nastawa okna napięciowego (progi UL i UH)Oddzielna nastawa czasów zadziałania przy przekroczeniu progów UL i UHNastawa czasu powrotuCiągłe wskazanie wartości napięcia sieciSygnalizacja prawidłowego napięcia sieci oraz zamknięcia styków DziałanieW trybie roboczym na wyświetlaczu wskazywana jest wartość aktualnie mierzonego napięcia.Ustawiany przez użytkownika...
Dane techniczne
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
10 s
Szerokość
35 mm
Głębokość
65 mm
Kontrola nadnapięcia 3-fazowego
nie
Funkcja histerezy dla prądu stałego
nie
Zakres pomiarowy napięcia 1
150 - 210 V
Liczba styków zwiernych
1
Kontrola podnapięcia 3-fazowego
nie
Kontrola podnapięcia dla prądu stałego
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
0.1 s
Z odłączalnymi zaciskami
nie
Funkcja histerezy, 1-fazowa
tak
Rodzaj mierzonego napięcia
AC
Zakres pomiarowy napięcia 2
230 - 260 V
Wysokość
90 mm
Kontrola nadnapięcia 1-fazowego
tak
Kontrola nadnapięcia dla prądu stałego
nie
Rodzaj napięcia sterowania
AC
Wartość nastawy napięcia zadziałania
150 - 260 V
Kontrola podnapięcia 1-fazowego
tak
Funkcja histerezy, 3-fazowa
tak
Rodzaj połączenia elektrycznego
Połączenie śrubowe
F&F
przekaźnik poziomu cieczy PZ-829RC z sondami
F&F-PZ-829RC
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Napięcie zasilania 230 V AC Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 16 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Czułość - regulowana 1÷100 k? Napięcie wyjść pomiarowych 6 V Typ sondy zalania 3 x PZ2 Opóźnienie przełączenia styku dla punktu MIN 1÷2 s Opóźnienie przełączenia styku dla punktu MAX maks. 5 s Zaciski sond separowane od sieci transformatorem Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 1,1 W Temperatura pracy -25 ÷ 50 °C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Głębokość
60 mm
Rodzaj napięcia sterowania
AC
Regulowana wartość nastawy czułości
tak
Szerokość
35 mm
Liczba styków przełącznych
2
Fizyczna zasada pomiaru
Przewodność
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Liczba wejść dla elektrod
3
Wysokość
90 mm
F&F
czujnik zaniku i kolejności CKF 337
F&F-CKF-337
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Napięcie zasilania 3 × 400 V Współpraca z agregatami prądotwórczymi TAK Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz TAK Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 20÷60 V Histereza napięciowa 5 V Opóźnienie wyłączenia 0,2÷5,0 s regulowane Kontrola zasilania 4 × LED Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Głębokość
65 mm
Funkcja kontroli podnapięciowej
nie
Rodzaj napięcia sterowania
AC
Kontrola kolejności faz
tak
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Wysokość
90 mm
Zakres pomiarowy napięcia
190 - 270 V
Funkcja kontroli nadnapięciowej
nie
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
Detekcja zaniku fazy
tak
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 400 V
Szerokość
52.5 mm
Z odłączalnymi zaciskami
nie
Kontrola asymetrii faz
tak
Liczba styków zwiernych
1
F&F
mikroprocesorowy przekaznik pradowy EPP-619
F&F-EPP-619
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Czas powrotu 0,5 s Histereza powrotu zasilania 10% Średnica otworu przelotowego 4 mm Prąd obwodu mierzonego Im ograniczony przekrojem przewodu przewlekanego (maks. O: 4 mm) Prąd przełączenia - regulowany 0,6÷16 A Czas zadziałania - regulowany 0,5÷10 s Przyłącze zaciski śrubowe 2,5 mm2 Moment dokręcający 0,4 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Wysokość
90 mm
Głębokość
65 mm
Funkcja histerezy, 3-fazowa
nie
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 230 V
Z odłączalnymi zaciskami
nie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Szerokość
18 mm
Rodzaj napięcia sterowania
AC
Funkcja histerezy, 1-fazowa
tak
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Liczba styków przełącznych
1
Zakres pomiarowy prądu
0.6 - 16 A
Kontrola podprądowa, 1-fazowa
nie
Kontrola podprądowa, 3-fazowa
nie
Kontrola nadprądowa, 1-fazowa
tak
Kontrola nadprądowa, 3-fazowa
nie
Zawiera kontrolę podprądową DC
nie
Zawiera kontrolę nadprądową DC
nie
Funkcja histerezy DC
nie
F&F
czujnik zaniku faz CZF-333
Opis produktu
Napięcie zasilania 3 × 400 V Współpraca z agregatami prądotwórczymi TAK Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz NIE Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 20÷50 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 3 × LED zielona Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Głębokość
65 mm
Detekcja zaniku fazy
tak
Znamionowe napięcie sterowania Us dla AC 50 Hz
3 - 400 V
Z odłączalnymi zaciskami
nie
Kontrola asymetrii faz
tak
Wysokość
90 mm
Zakres pomiarowy napięcia
140 - 270 V
Funkcja kontroli podnapięciowej
nie
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s
Kontrola kolejności faz
nie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Liczba styków przełącznych
1
Funkcja kontroli nadnapięciowej
nie
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
F&F
czujnik zaniku faz CZF
Opis produktu
Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz NIE Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO Separacja styku TAK Asymetria napięciowa zadziałania 45 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 3 × LED zielona Przyłącze OMY 4×1 mm2; 2×0,75 mm2, l: 0,5 m Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 51×67×26 mm (± 1 mm) Montaż natynkowy Stopień ochrony IP20
Dane techniczne
Głębokość
65 mm
Funkcja kontroli podnapięciowej
nie
Rodzaj napięcia sterowania
AC
Kontrola kolejności faz
nie
Rodzaj połączenia elektrycznego
Połączenie z końcówką lutowniczą
Liczba styków zwiernych
1
Zakres pomiarowy napięcia
140 - 270 V
Funkcja kontroli nadnapięciowej
nie
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s
Detekcja zaniku fazy
tak
Znamionowe napięcie sterowania Us dla AC 50 Hz
400 - 400 V
Wysokość
90 mm
Z odłączalnymi zaciskami
nie
Kontrola asymetrii faz
tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
F&F

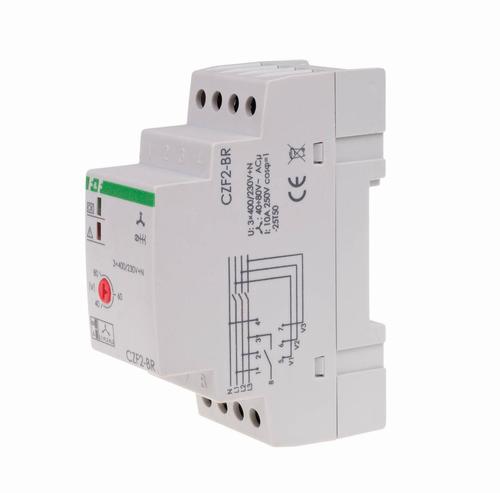

czujnik zaniku faz CZF-2BR
Opis produktu
Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz NIE Kontrola styków stycznika TAK Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO Separacja styku NIE Asymetria napięciowa zadziałania 40÷80 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 2 × LED Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Głębokość
65 mm
Funkcja kontroli podnapięciowej
nie
Rodzaj napięcia sterowania
AC
Kontrola kolejności faz
nie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Liczba styków zwiernych
1
Zakres pomiarowy napięcia
140 - 270 V
Funkcja kontroli nadnapięciowej
nie
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s
Detekcja zaniku fazy
tak
Znamionowe napięcie sterowania Us dla AC 50 Hz
400 - 400 V
Wysokość
90 mm
Z odłączalnymi zaciskami
nie
Kontrola asymetrii faz
tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
F&F
Przekaźnik rezystancyjny CR-810
Opis produktu
Napięcie zasilania 230 V AC / 24 V AC/DC Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Rezystancja otwarcia styków R: 3000 ?, R: 70 ? Rezystancja zamknięcia styków R od 110 ? do 1800 ? Rezystancja pętli czujników w stanie zimnym R: 1500 ? Przyłącze zaciski śrubowe 2,5 mm2 Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Dane techniczne
Głębokość
98 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Szerokość
17.5 mm
Rodzaj napięcia sterowania
AC/DC
Liczba styków przełącznych
1
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Możliwość zewnętrznego kasowania
nie
Wysokość
69 mm
Z odłączalnymi zaciskami
nie
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Funkcja pamięci błędu
nie
