EATON

BBA4/2TS-L Adapter na szyny zbiorcze szer. 54mm 2 s

EATON-101483

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

45mm adapter na szyny zbiorcze do 60mm systemu szyny zbiorczej, dwie szyny nośne, bez złącza elektrycznego, do montażu zapłonników nawrotnych i gwiazdowych, szyny nośne przestawiane co 1,25mm

Dane techniczne

Prąd znamionowy In

0 A

Rozstaw osi szyn

60 mm

Rodzaj połączenia elektrycznego

Brak

Wyposażenie w szyny nośne

Dwie szyny nośne

Maksymalna grubość szyny

10 mm

Szerokość adaptera

54 mm

Szerokość szyny

35 mm

Minimalna grubość szyny

5 mm

EATON

DILMP45-10(230V50HZ,240V60HZ) Stycznik mocy 4 biegun. 45A [AC-1] 1Z 0R

EATON-109826

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa IP2X

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

11 kW

Znamionowa moc pracy dla AC-3, 400 V

11 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowy prąd pracy dla AC-4, 400 V

15 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

25 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

4

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Znamionowa moc pracy dla AC-4, 400 V

7 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A

EATON

ZE-4 Silnikowy przekaźnik przeciążeniowy,1Z1R

EATON-014518

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Ochronny przekaźnik silnikowy do bezpośredniego montażu w styczniku o rozmiarze DILE(E)M, wrażliwość na brak fazy zgodnie z IEC/EN 60947, VDE0660 T.102, nadaje się do ochrony silników EEx, klasa wyzwolenia 10A, mocowanie na zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu, urządzenia na wszystkich rynkach, dopuszczenie do użytku na statkach

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

2.4 - 4 A

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

Maksymalne znamionowe napięcie pracy Ue

690 V

EATON

22DILM styki pomocznicze

EATON-019880

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

EATON

DILEM-01(42V50HZ,48V60HZ) Mały stycznik AC-3/I=9A P=4kW/ 0Z 1R

EATON-051791

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik mocy, zgodnie z IEC/EN60947, 3-biegunowy, z połączeniami śrubowymi, możliwość rozbudowy o maksymalnie 4 łączników pomocniczych, z 1 łącznikami pomocniczymi jako zestyk wymuszony, mocowanie na śruby i zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, trwałość 7 mln cyklów łączenia mechanicznego, dostępne akcesoria: moduły łączników pomocniczych, układy ochronne, zwory punktu gwiazdowego, łączni równoległy, komplet okablowania, blokada mechaniczna

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

3.7 kW

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

42 - 42 V

Znamionowy prąd pracy dla AC-4, 400 V

6.6 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

48 - 48 V

Znamionowa moc pracy dla AC-4, 400 V

3 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

EATON

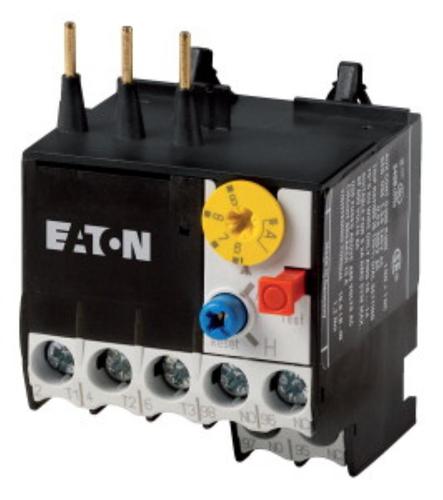

ZE-12 Silnikowy przekaźnik przeciążeniowy,1Z1R

EATON-014752

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Ochronny przekaźnik silnikowy do bezpośredniego montażu w styczniku o rozmiarze DILE(E)M, wrażliwość na brak fazy zgodnie z IEC/EN 60947, VDE0660 T.102, nadaje się do ochrony silników EEx, klasa wyzwolenia 10A, mocowanie na zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu, urządzenia na wszystkich rynkach, dopuszczenie do użytku na statkach

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

9 - 12 A

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

Maksymalne znamionowe napięcie pracy Ue

690 V

EATON

DILEM-10-G(220VDC) Mały stycznik AC-3/I=9A P=4kW/ 1Z 0R

EATON-010325

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik mocy, zgodnie z IEC/EN60947, 3-biegunowy, z połączeniami śrubowymi, możliwość rozbudowy o maksymalnie 4 łączników pomocniczych, z 1 łącznikami pomocniczymi jako zestyk wymuszony, zintegrowane połączenie ochronne, mocowanie na śruby i zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, trwałość 10 mln cyklów łączenia mechanicznego, dostępne akcesoria: moduły łączników pomocniczych, układy ochronne, zwory punktu gwiazdowego, łączni równoległy, komplet okablowania, blokada mechaniczna

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

220 - 220 V

Znamionowa moc pracy NEMA

3.7 kW

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 - 0 V

Znamionowy prąd pracy dla AC-4, 400 V

6.6 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Rodzaj napięcia sterowania

DC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Znamionowa moc pracy dla AC-4, 400 V

3 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

EATON

DILM9-22(230V50HZ,240V60HZ) Stycznik mocy, I=9A [AC-3] 2Z 1R

EATON-106361

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

2

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Znamionowa moc pracy dla AC-4, 400 V

2.5 kW

Znamionowa moc pracy dla AC-3, 400 V

4 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Liczba styków pomocniczych rozwiernych

2

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

3.7 kW

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowy prąd pracy dla AC-4, 400 V

6 A

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Rodzaj napięcia sterowania

AC

EATON

A-PKZ0(230V50HZ) Wyzwalacz wzrostowy

EATON-073187

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyzwalacz wzrostowy z zaciskami śrubowymi, do wyłącznika ochronnego różnicowego o rozmiarze PKZ(M)0

Dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Do wyłącznika

nie

Do przekaźnika przeciążeniowego

nie

Rodzaj napięcia sterowania

AC

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego

0 A

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Do wyłącznika silnikowego

tak

Do łącznika krzywkowego

nie

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego

0 A

EATON

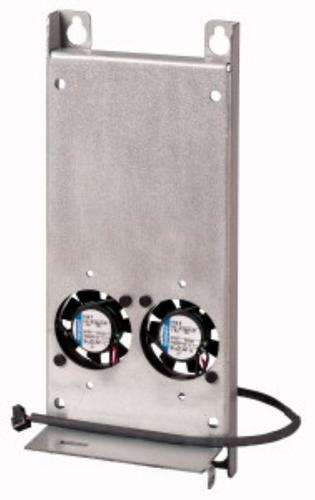

DS7-FAN-100 Wentylator dls DS7-34_SX041 do DS7-34_SX100

EATON-169021

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Device fan for the DS7 for increasing the operations counter. Also in applications with higher ambient air temperatures or or when assembled with the PKZ / PKE via the connecting adapter, the fan is a useful supplement to the DS7 soft starter in order to be able to solve an application without or with significantly reduced derating.

Dane techniczne

Akcesorium

tak

Część zamienna/zapasowa

nie

Rodzaj akcesorium/części

Inne

EATON

DILA-XHI01-S Styki boczne do DILA, DILM7-15

EATON-115949

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Wczepiane łączniki pomocnicze do zabudowy bocznej

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż boczny

Znamionowy prąd pracy Ie dla AC-15, 230 V

4 A

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

Liczba styków rozwiernych

1

EATON

PKE32 Aparat podstawowy PKE bez wyzwalacza

EATON-121722

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyłącznik silnikowy aparatu podstawowego, funkcja odłącznika, beznarzędziowa rozbudowa o elektroniczne bloki wyzwolenia PKE-XTU… do ochrony silnika lub ochrony instalacji/kabli. Można rozbudować łącznikami pomocniczymi, wyzwalacz napięcia, ogranicznik prądu, pokrętła. Urządzenia na wszystkich rynkach

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

101 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0 kW

Wysokość

102.5 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

32 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

0 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

0 kW

Zakres nastawy wyzwalacza przeciążeniowego

0 - 32 A

Sposób wyzwalania

Elektroniczny

Czułość na zanik fazy

nie

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Zakres nastawy wyzwalacza zwarciowego

0 - 0 A

EATON

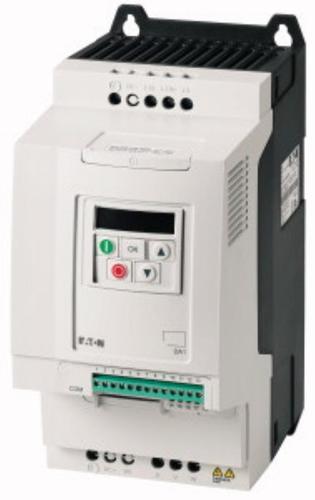

DA1-34024FB-A20C Przemiennik 11kW 3x400V RFI IP20 lak.

EATON-169063

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Variable frequency drives featuring fast and easy commissioning, compact dimensions, easy mounting (DIN-rail mounting and panel mounting), vector control, STO (Safe Torque Off), integrated LCD display, optional OLED display, CANopen and Modbus on board, integrated EMC filter and brake chopper, integrated PID controller, integrated PLC, simple PC parameterization using drivesConnect parameter software

Dane techniczne

Stopień ochrony (IP)

IP20

Stopień ochrony (NEMA)

Inne

Głębokość

204 mm

Częstotliwość sieci

50/60 Hz

Liczba wyjść cyfrowych

2

Z interfejsem optycznym

nie

Obsługa protokołu EtherNet/IP

tak

Obsługa protokołu INTERBUS

nie

Obsługa protokołu SUCONET

nie

Obsługa protokołu INTERBUS-Safety

nie

Liczba faz wyjściowych

3

Z elementem wykonawczym

tak

Obsługa protokołu LON

nie

Obsługa protokołu AS-Interface Safety at Work

nie

Obsługa protokołu PROFIBUS

tak

Obsługa protokołu PROFINET IO

tak

Obsługa protokołu Data-Highway

nie

Wysokość

273 mm

Z połączeniem do komputera PC

tak

Możliwość pracy we wszystkich ćwiartkach układu współrzędnych

tak

Liczba wejść analogowych

2

Obsługa protokołu TCP/IP

tak

Obsługa protokołu Foundation Fieldbus

nie

Obsługa protokołu KNX

nie

Obsługa innych protokołów

tak

Szerokość

131 mm

Napięcie sieci

380 - 480 V

Liczba wejść cyfrowych

5

Liczba złączy sprzętowych RS-485

1

Obsługa protokołu DeviceNet Safety

nie

Obsługa protokołu CAN

tak

Obsługa protokołu DeviceNet

tak

Obsługa protokołu SERCOS

nie

Rodzaj przemiennika

Przemiennik napięciowy

Liczba wyjść analogowych

2

Obsługa protokołu ASI

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu Modbus

tak

Liczba faz wejściowych

3

Zintegrowany moduł hamujący (chopper)

tak

Dozwolone zastosowanie w przemyśle

tak

Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych

tak

Maksymalna częstotliwość wyjściowa

500 Hz

Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym

11 kW

Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym

11 kW

Względna tolerancja napięcia sieciowego

10 %

Względna tolerancja częstotliwości sieciowej

10 %

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Maks. napięcie wyjściowe

500 V

Znamionowy prąd wyjściowy I2N

24 A

Obsługa protokołu BACnet

nie

EATON

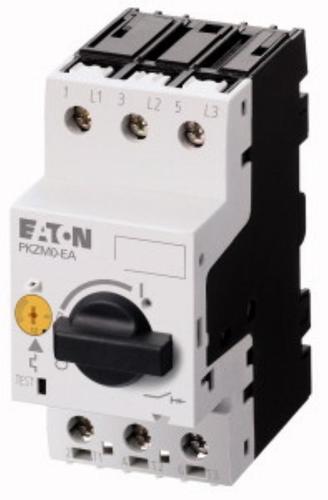

PKZM0-0,4-EA Wyłącznik silnikowy PKZM0, Ir=0,25-0,4A

EATON-189896

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

76 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0.06 kW

Wysokość

93 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

0.4 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

150 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

0.09 kW

Zakres nastawy wyzwalacza przeciążeniowego

0.25 - 0.4 A

Sposób wyzwalania

Termomagnetyczny

Czułość na zanik fazy

tak

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Zakres nastawy wyzwalacza zwarciowego

6.2 - 6.2 A

EATON

02DILE Moduł styków pomocniczych 2R mont.centra

EATON-010240

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Blok wyłączników pomocniczych z kluczami śrubowymi, zestyki z wymuszonym przewodzeniem, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż czołowy

Znamionowy prąd pracy Ie dla AC-15, 230 V

4 A

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

Liczba styków rozwiernych

2

EATON

DILEEM-10(24V50/60HZ) Stycznik mocy AC-3/400V:3kW 3-bieg.

EATON-051596

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Stycznik mocy, zgodnie z IEC/EN60947, 3-biegunowy, z połączeniami śrubowymi, możliwość rozbudowy o maksymalnie 4 łączników pomocniczych, z 1 łącznikami pomocniczymi jako zestyk wymuszony, mocowanie na śruby i zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, trwałość 7 mln cyklów łączenia mechanicznego, dostępne akcesoria: moduły łączników pomocniczych, układy ochronne, zwory punktu gwiazdowego, łączni równoległy, komplet okablowania, blokada mechaniczna

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

2.2 kW

Znamionowa moc pracy dla AC-3, 400 V

3 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Znamionowy prąd pracy dla AC-4, 400 V

5 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

6.6 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

EATON

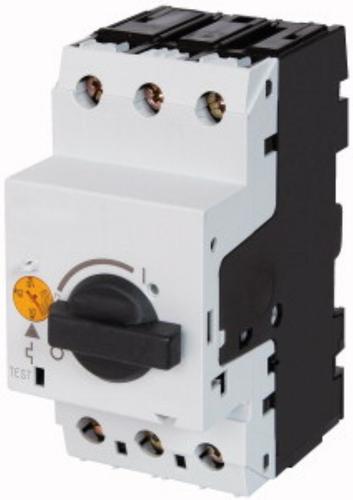

PKM0-6,3 Wyłącznik silnikowy do ukł rozr I=6,3A

EATON-072728

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyłącznik silnikowy zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKM0, z wyzwalaczem zwarciowym bez opóźnienia, mocowanie na śruby i zaciski, Z zaciskami ze śrubą, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący, płyta wczepiana

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

76 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

1.1 kW

Wysokość

93 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

6.3 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

150 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

2.2 kW

Zakres nastawy wyzwalacza przeciążeniowego

0 - 0 A

Sposób wyzwalania

Magnetyczny

Czułość na zanik fazy

nie

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Zakres nastawy wyzwalacza zwarciowego

98 - 98 A

EATON

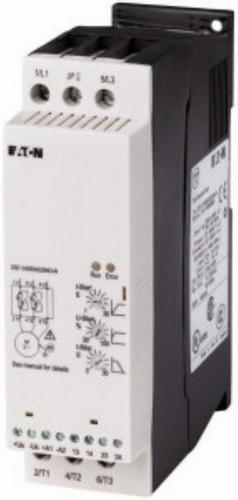

DS7-340SX016N0-N Softstarter DS7, 16 A, Uc=24 V AC/DC

EATON-134912

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Typy serii DS7 są softstarterami do łagodnego rozruchu silników trójfazowych przy zastosowaniu w normalnej częstotliwości załączania w zakresie mocy od 4 do 200 A (od 1,5 kW do 110 kW przy 400 V). Skutecznie ograniczane są przejściowe stany włączania i stany prądu stałego w trakcie rozruchu, gwarantując równomierny rozruch silnika. Specjalna metoda uruchamiania (asymetryczne sterowanie zapłonem / patent Eaton) w funkcji softstartera pozwala uniknąć występowania prądu stałego, powstającego zwykle przy sterowanych dwufazowo softstarterach. Dzięki temu nie tworzą się eliptyczne pola wirowe, prowadzące do nierównomiernego i przez to zbyt długiego uruchamiania się silnika...

Dane techniczne

Stopień ochrony (IP)

IP20

Stopień ochrony (NEMA)

1

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Z wyświetlaczem

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Klasa wyzwalania

Inne

Znamionowe napięcie pracy Ue

230 - 480 V

Rodzaj napięcia sterowania

AC/DC

Funkcja

Pojedynczy kierunek obrotu

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Regulacja momentu obrotowego

nie

Znamionowy prąd pracy Ie przy temperaturze otoczenia 40°C

16 A

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 230 V

4 kW

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 400 V

7.5 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 230 V

0 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 400 V

0 kW

Znamionowa temperatura otoczenia

40 °C

Wbudowane zabezpieczenie przeciążeniowe silnika

nie

Wbudowany stycznik (Bypass)

tak

EATON

DS7-340SX024N0-N Softstarter DS7, 24 A, Uc=24 V AC/DC

EATON-134913

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Typy serii DS7 są softstarterami do łagodnego rozruchu silników trójfazowych przy zastosowaniu w normalnej częstotliwości załączania w zakresie mocy od 4 do 200 A (od 1,5 kW do 110 kW przy 400 V). Skutecznie ograniczane są przejściowe stany włączania i stany prądu stałego w trakcie rozruchu, gwarantując równomierny rozruch silnika. Specjalna metoda uruchamiania (asymetryczne sterowanie zapłonem / patent Eaton) w funkcji softstartera pozwala uniknąć występowania prądu stałego, powstającego zwykle przy sterowanych dwufazowo softstarterach. Dzięki temu nie tworzą się eliptyczne pola wirowe, prowadzące do nierównomiernego i przez to zbyt długiego uruchamiania się silnika...

Dane techniczne

Stopień ochrony (IP)

IP20

Stopień ochrony (NEMA)

1

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Z wyświetlaczem

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Klasa wyzwalania

Inne

Znamionowe napięcie pracy Ue

230 - 480 V

Rodzaj napięcia sterowania

AC/DC

Funkcja

Pojedynczy kierunek obrotu

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Regulacja momentu obrotowego

nie

Znamionowy prąd pracy Ie przy temperaturze otoczenia 40°C

24 A

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 230 V

5.5 kW

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 400 V

11 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 230 V

0 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 400 V

0 kW

Znamionowa temperatura otoczenia

40 °C

Wbudowane zabezpieczenie przeciążeniowe silnika

nie

Wbudowany stycznik (Bypass)

tak

EATON

DILM40-EA(RDC24) Stycznik,18,5kW/400V,sterowanie 24VDC

EATON-190010

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowy prąd pracy Ie dla AC-3, 400 V

40 A

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

18.5 kW

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Znamionowa moc pracy dla AC-4, 400 V

9 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

60 A

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

24 - 27 V

Znamionowa moc pracy NEMA

22 kW

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 - 0 V

Znamionowy prąd pracy dla AC-4, 400 V

18 A
