Sterowanie i zabezpieczenie silnika - Strona 18

EATON

NHI12-PKZ0 Blok styków pomocniczych 1Z 2R

EATON-072895

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Standardowy styk pomocniczy 1 zz 2zr, Z zaciskami ze śrubą, do wyłącznika ochronnego różnicowego o rozmiarze PKZ(M)0

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż boczny

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

Liczba styków rozwiernych

2

Znamionowy prąd pracy Ie dla AC-15, 230 V

3.5 A

Liczba styków zwiernych

1

EATON

U-PKZ0(400V50HZ) Wyzwalacz zanikowy bezzwłoczny

EATON-073138

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyzwalacz podnapięciowy bez opóźnienie, do wyłącznika ochronnego różnicowego o rozmiarze PKZ(M)0

Dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz

400 - 400 V

Do wyłącznika

nie

Do przekaźnika przeciążeniowego

nie

Rodzaj napięcia sterowania

AC

Zwłoczny

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Do wyłącznika silnikowego

tak

Do łącznika krzywkowego

nie

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

EATON

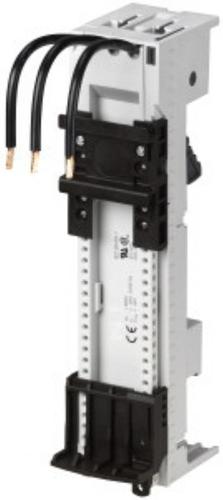

BBA0-25 Adapter na szyny zbiorcze szer. 45mm 25A

EATON-101451

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

45mm adapter na szyny zbiorcze do 60mm systemu szyny zbiorczej, szyna montażowa, trzy odpowiednio dobrane przewody (AWG12 / 4mm2) umożliwiające podłączenie do aparatu łączeniowego, zastosowanie do wyłącznika ochronnego silnika PKZM0, PKE i starter bezpośredni/ MSC-D(E)(A) ze stycznikiem mocy DILM7 do DILM15, znamionowy prąd pracy: 25A

Dane techniczne

Prąd znamionowy In

25 A

Rozstaw osi szyn

60 mm

Rodzaj połączenia elektrycznego

3 przewody AWG 12

Wyposażenie w szyny nośne

Jedna szyna nośna

Maksymalna grubość szyny

10 mm

Szerokość adaptera

45 mm

Szerokość szyny

35 mm

Minimalna grubość szyny

5 mm

EATON

DILM17-01(24V50/60HZ) Stycznik mocy I=17A [AC-3] 0Z 1R

EATON-277040

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Contactor, Application: Contactors for Motors, Contactors up to 170 A, 3 pole, Utilization category: AC-1: Non-inductive or slightly inductive loads, resistance furnaces, NAC-3: Normal AC induction motors: starting, switch off during running, AC-4: Normal AC induction motors: starting, plugging, reversing, inching, Connection technique: Screw terminals, Notes: Also suitable for motors with efficiency class IE3., IE3-ready devices are identified by the logo on their packaging., Number of poles: 3 pole, Rated operational current AC-3 380 V 400 V: Ie= 18 A, Rated operational current AC-1 Conventional free air thermal current, 3 pole , 50 - 60 Hz Open at 40 °C: Ith =Ie= 40 A, enclosed: Ith= 32 A...

Dane techniczne

Znamionowy prąd pracy dla AC-4, 400 V

10 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

18 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowa moc pracy dla AC-4, 400 V

4.5 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

40 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

7.4 kW

Znamionowa moc pracy dla AC-3, 400 V

7.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

EATON

DILM150-XHI31 Moduł styków pomocniczych 3Z 1R

EATON-277949

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Łączniki pomocnicze do zabudowy ze stykami wymuszonymi, montaż beznarzędziowy

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż czołowy

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

Liczba styków rozwiernych

1

Znamionowy prąd pracy Ie dla AC-15, 230 V

6 A

Liczba styków zwiernych

3

EATON

DILM32-XVB Łącznik dla DILA oraz DILM7..72

EATON-281227

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik połączyć z podzespołami klipsami

Dane techniczne

Część zamienna/zapasowa

nie

Rodzaj akcesorium/części

Mostek połączeniowy

Akcesorium

tak

EATON

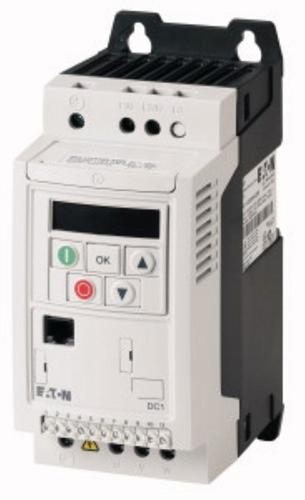

DC1-342D2FN-A20CE1 Przemiennik DC1+, 0,75kW, 3-faz. 400V, IP20

EATON-185743

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Stopień ochrony (IP)

IP20

Obsługa protokołu PROFIBUS

nie

Obsługa protokołu PROFINET IO

nie

Obsługa protokołu Data-Highway

nie

Wysokość

184 mm

Z połączeniem do komputera PC

tak

Możliwość pracy we wszystkich ćwiartkach układu współrzędnych

nie

Liczba wejść analogowych

2

Obsługa protokołu TCP/IP

nie

Obsługa protokołu Foundation Fieldbus

nie

Obsługa protokołu KNX

nie

Obsługa innych protokołów

tak

Szerokość

81 mm

Napięcie sieci

380 - 480 V

Liczba wejść cyfrowych

4

Liczba złączy sprzętowych RS-485

1

Obsługa protokołu DeviceNet Safety

nie

Obsługa protokołu CAN

tak

Obsługa protokołu DeviceNet

nie

Obsługa protokołu SERCOS

nie

Rodzaj przemiennika

Przemiennik napięciowy

Głębokość

124 mm

Liczba wyjść analogowych

1

Obsługa protokołu ASI

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu Modbus

tak

Częstotliwość sieci

50/60 Hz

Liczba wyjść cyfrowych

1

Z interfejsem optycznym

nie

Obsługa protokołu EtherNet/IP

tak

Obsługa protokołu INTERBUS

nie

Obsługa protokołu SUCONET

nie

Stopień ochrony (NEMA)

Inne

Obsługa protokołu INTERBUS-Safety

nie

Liczba faz wyjściowych

3

Z elementem wykonawczym

tak

Obsługa protokołu LON

nie

Obsługa protokołu AS-Interface Safety at Work

nie

Liczba faz wejściowych

3

Zintegrowany moduł hamujący (chopper)

nie

Dozwolone zastosowanie w przemyśle

tak

Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych

tak

Maksymalna częstotliwość wyjściowa

500 Hz

Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym

0.75 kW

Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym

0.75 kW

Względna tolerancja napięcia sieciowego

10 %

Względna tolerancja częstotliwości sieciowej

10 %

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Maks. napięcie wyjściowe

500 V

Znamionowy prąd wyjściowy I2N

2.2 A

Obsługa protokołu BACnet

nie

EATON

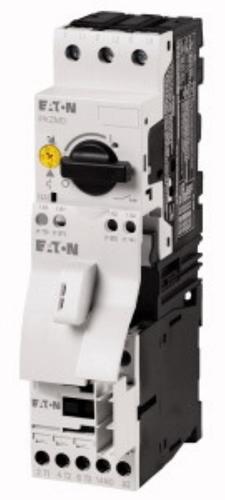

MSC-D-6,3-M7(230V50HZ) Układ rozruchu, bezpośredniego

EATON-283145

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wstępnie zmontowany rozrusznik silnika z minimalnym czasem okablowania składający się wyłącznika silnikowego i stycznika.

Dane techniczne

Stopień ochrony (IP)

IP20

Obsługa protokołu CAN

nie

Obsługa protokołu SUCONET

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Obsługa protokołu INTERBUS-Safety

nie

Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

Połączenie śrubowe

Do wyłączania awaryjnego

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu ASI

nie

Obsługa protokołu Data-Highway

nie

Możliwość montażu na szynie

tak

Wysokość

180 mm

Obsługa protokołu EtherNet/IP

nie

Znamionowa moc pracy dla AC-3, 400 V

2.2 kW

Obsługa protokołu LON

nie

Obsługa protokołu INTERBUS

nie

Obsługa innych protokołów

nie

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Szerokość

45 mm

Klasa wyzwalania

KLASA 10

Obsługa protokołu AS-Interface Safety at Work

nie

Głębokość

95 mm

Znamionowy prąd pracy Ie

5 A

Obsługa protokołu PROFINET IO

nie

Obsługa protokołu PROFIBUS

nie

Obsługa protokołu DeviceNet

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Stopień ochrony (NEMA)

Inne

Obsługa protokołu SERCOS

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Obsługa protokołu Foundation Fieldbus

nie

Liczba styków pomocniczych zwiernych

1

Obsługa protokołu TCP/IP

nie

Obsługa protokołu Modbus

nie

Możliwość zewnętrznego kasowania

nie

Rodzaj napięcia sterowania

AC

Obsługa protokołu DeviceNet Safety

nie

Zakres nastawy wyzwalacza przeciążeniowego

4 - 6.3 A

Z transformatorem

nie

Z wyzwalaczem zwarciowym

tak

Z bezpiecznikiem

nie

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Rodzaj układu rozruchowego

Rozruch bezpośredni

Znamionowa moc pracy dla AC-3, 230 V 3-fazowego

1.5 kW

Moc znamionowa, 460 V, 60 Hz, 3-fazowego

0 kW

Moc znamionowa, 575 V, 60 Hz, 3-fazowego

0 kW

Znamionowy prąd pracy dla AC-3, 400 V

6.3 A

Maksymalna temperatura otoczenia

55 °C

Zabezpieczenie przeciążeniowe z kompensacją temperaturowa

tak

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V

50000 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V

50000 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V

0 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V

0 A

Klasa koordynacji zgodnie z IEC 60947-4-3

Klasa 2

EATON

ZB12-16 Przekaźnik przeciążeniowy

EATON-290168

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Ochronny przekaźnik silnikowy do bezpośredniego montażu w styczniku o rozmiarze od DILM7 do DILM15, wrażliwość na brak fazy zgodnie z IEC/EN 60947, VDE0660 T.102, nadaje się do ochrony silników EEx, klasa wyzwolenia 10A, mocowanie na zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu, urządzenia na wszystkich rynkach, dopuszczenie do użytku na statkach

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

Maksymalne znamionowe napięcie pracy Ue

690 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

12 - 16 A

EATON

DILK33-10(230V50HZ,240V60HZ) Stycznik do baterii kondensatorów Q=33

EATON-294054

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Do łączenia w centralne instalacje kompensacji z 180-krotnymi szczytami prądu włączającego. Kondensatory są wstępnie ładowane przez wyprzedzające łączniki pomocnicze i druty oporowe, przez co ograniczany jest prąd włączeniowy.

Dane techniczne

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Liczba styków głównych zwiernych

3

Rodzaj napięcia sterowania

AC

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Liczba styków pomocniczych zwiernych

1

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowa moc bierna dla 400 V, 50 Hz

33.3 kvar

EATON

DILK50-10(230V50HZ,240V60HZ) Stycznik do baterii kondensatorów Q=50

EATON-294076

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Do łączenia w centralne instalacje kompensacji z 180-krotnymi szczytami prądu włączającego. Kondensatory są wstępnie ładowane przez wyprzedzające łączniki pomocnicze i druty oporowe, przez co ograniczany jest prąd włączeniowy.

Dane techniczne

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Liczba styków głównych zwiernych

3

Rodzaj napięcia sterowania

AC

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Liczba styków pomocniczych zwiernych

1

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowa moc bierna dla 400 V, 50 Hz

50 kvar

EATON

DILM7-01(24V50/60HZ) Stycznik mocy, I=7A [AC-3] 0Z 1R

EATON-276589

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy

Dane techniczne

Znamionowy prąd pracy dla AC-4, 400 V

5 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

7 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

2.2 kW

Znamionowa moc pracy dla AC-3, 400 V

3 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

EATON

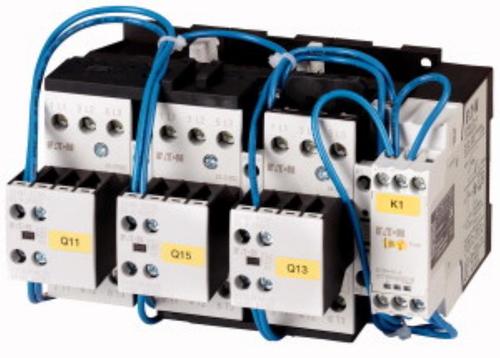

SDAINLM45(230V50HZ,240V60HZ) Zestaw gwiazda-trójkąt I=45A 22kW

EATON-278386

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Zestaw gwiazda-trójkąt z kompletnym okablowaniem

Dane techniczne

Stopień ochrony (IP)

IP00

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

9

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Znamionowa moc pracy NEMA

0 kW

Funkcja

Układ gwiazda-trójkąt

Możliwość montażu na szynie

nie

Znamionowy prąd pracy Ie dla AC-3, 400 V

45 A

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy dla AC-3, 400 V

22 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

EATON

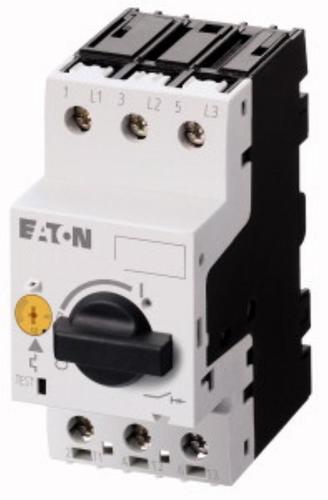

PKZM0-32 Wyłącznik silnikowy 32A 15kW

EATON-278489

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyłącznik silnikowy zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 0, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, Z zaciskami ze śrubą, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący, płyta wczepiana

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

32 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

50 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

15 kW

Zakres nastawy wyzwalacza przeciążeniowego

25 - 32 A

Sposób wyzwalania

Termomagnetyczny

Czułość na zanik fazy

tak

Głębokość

76 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

496 - 496 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

7.5 kW

Wysokość

93 mm

Znamionowe napięcie pracy

690 - 690 V

EATON

ZB32-38 Przekaźnik przeciążeniowy

EATON-112474

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Ochronny przekaźnik silnikowy do bezpośredniego montażu w styczniku o rozmiarze od DILM17 do DILM38 lub indywidualnego posadowienia z podstawą, wrażliwość na brak fazy zgodnie z IEC/EN 60947, VDE0660 T.102, klasa wyzwolenia 10A, mocowanie na zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu, urządzenia na wszystkich rynkach, dopuszczenie do użytku na statkach

Dane techniczne

Sposób montażu

Montaż bezpośredni

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

Maksymalne znamionowe napięcie pracy Ue

690 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

32 - 38 A

EATON

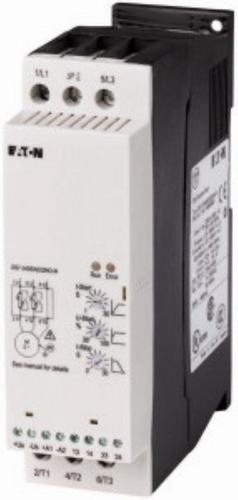

DS7-342SX016N0-N Softstarter DS7, 16 A, Uc=110/230V AC

EATON-134930

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Typy serii DS7 są softstarterami do łagodnego rozruchu silników trójfazowych przy zastosowaniu w normalnej częstotliwości załączania w zakresie mocy od 4 do 200 A (od 1,5 kW do 110 kW przy 400 V). Skutecznie ograniczane są przejściowe stany włączania i stany prądu stałego w trakcie rozruchu, gwarantując równomierny rozruch silnika. Specjalna metoda uruchamiania (asymetryczne sterowanie zapłonem / patent Eaton) w funkcji softstartera pozwala uniknąć występowania prądu stałego, powstającego zwykle przy sterowanych dwufazowo softstarterach. Dzięki temu nie tworzą się eliptyczne pola wirowe, prowadzące do nierównomiernego i przez to zbyt długiego uruchamiania się silnika...

Dane techniczne

Stopień ochrony (IP)

IP20

Znamionowe napięcie sterowania Us dla AC 60 Hz

110 - 230 V

Klasa wyzwalania

Inne

Znamionowe napięcie pracy Ue

230 - 480 V

Rodzaj napięcia sterowania

AC

Funkcja

Pojedynczy kierunek obrotu

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowe napięcie sterowania Us dla AC 50 Hz

110 - 230 V

Stopień ochrony (NEMA)

1

Z wyświetlaczem

nie

Regulacja momentu obrotowego

nie

Znamionowy prąd pracy Ie przy temperaturze otoczenia 40°C

16 A

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 230 V

4 kW

Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 400 V

7.5 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 230 V

0 kW

Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 400 V

0 kW

Znamionowa temperatura otoczenia

40 °C

Wbudowane zabezpieczenie przeciążeniowe silnika

nie

Wbudowany stycznik (Bypass)

tak

EATON

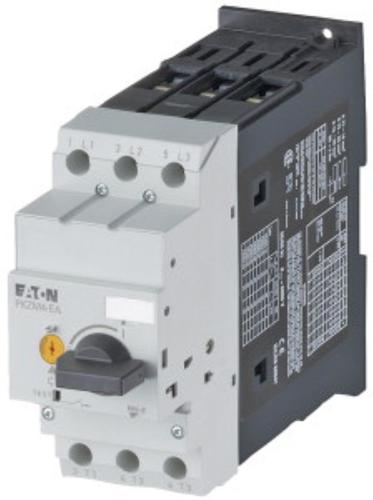

PKZM4-50-EA Wyłącznik silnikowy PKZM4, Ir=40-50A

EATON-190022

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

50 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

50 kA

Szerokość

55 mm

Znamionowa moc pracy dla AC-3, 400 V

25 kW

Zakres nastawy wyzwalacza przeciążeniowego

40 - 50 A

Sposób wyzwalania

Termomagnetyczny

Czułość na zanik fazy

tak

Głębokość

160 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

775 - 775 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

14 kW

Wysokość

140 mm

Znamionowe napięcie pracy

690 - 690 V

EATON

DILM12-10(42V50HZ,48V60HZ) Stycznik mocy I=12A [AC-3], 1Z 0R

EATON-276826

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Contactor, Application: Contactors for Motors, Contactors up to 170 A, 3 pole, Utilization category: AC-1: Non-inductive or slightly inductive loads, resistance furnaces, NAC-3: Normal AC induction motors: starting, switch off during running, AC-4: Normal AC induction motors: starting, plugging, reversing, inching, Connection technique: Screw terminals, Notes: Also suitable for motors with efficiency class IE3., IE3-ready devices are identified by the logo on their packaging., Number of poles: 3 pole, Rated operational current AC-3 380 V 400 V: Ie= 12 A, Rated operational current AC-1 Conventional free air thermal current, 3 pole , 50 - 60 Hz Open at 40 °C: Ith =Ie= 22 A, enclosed: Ith= 18 A...

Dane techniczne

Znamionowy prąd pracy dla AC-4, 400 V

7 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

12 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

48 - 48 V

Znamionowa moc pracy dla AC-4, 400 V

3 kW

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

7.4 kW

Znamionowa moc pracy dla AC-3, 400 V

5.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

42 - 42 V

EATON

DILM50(24V50/60HZ) Stycznik mocy, I=50A [AC-3]

EATON-277834

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa IP2X

Dane techniczne

Znamionowa moc pracy dla AC-4, 400 V

10 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

80 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

29.8 kW

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Znamionowy prąd pracy dla AC-4, 400 V

21 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

50 A

Rodzaj napięcia sterowania

AC

Znamionowa moc pracy dla AC-3, 400 V

22 kW

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

EATON

DILM32-XSL Komplet do oprzewodowania układu gwiazda

EATON-283131

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Szybkie, niezawodne okablowanie poprzez gotowe, trzybiegunowe mostki.

Dane techniczne

Model

Rozruch gwiazda-trójkąt

Do liczby biegunów

3
