EATON

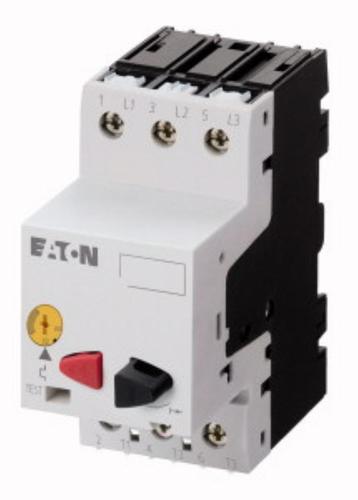

PKZM01-1,6 Wył. Silnik. 1,6A 0,55kW z nap przycisk

EATON-278480

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wyłącznik silnikowy zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 01, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

93 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

25 - 25 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0.25 kW

Wysokość

90 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Przycisk

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

1.6 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

50 kA

Szerokość

45 mm

Znamionowa moc pracy dla AC-3, 400 V

0.55 kW

Zakres nastawy wyzwalacza przeciążeniowego

1 - 1.6 A

Sposób wyzwalania

Termomagnetyczny

Czułość na zanik fazy

tak

EATON

stycznik DILA-40(24VDC)

EATON-276344

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik pomocniczy, zgodnie z IEC/EN60947, z połączeniami śrubowymi, można rozszerzać do 8 styków, zestyki z wymuszonym przewodzeniem, mocowanie na śruby i zaciski, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, trwałość 20 mln cyklów łączenia mechanicznego, zintegrowane połączenie ochronne, dostępne akcesoria: moduły łączników pomocniczych

Dane techniczne

Sposób montażu

Szyna DIN / śruba

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 - 0 V

Rodzaj napięcia sterowania

DC

Złącze (interfejs)

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Obsługa ręczna

nie

Ze wskaźnikiem LED

nie

Liczba styków pomocniczych zwiernych

4

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Znamionowy prąd pracy Ie, 400 V

4 A

Sposób przyłączenia obwodu pomocniczego

Połączenie śrubowe

EATON

stycznik DILM40(230V50/60Hz)

EATON-277774

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

EATON

DA1-34302FB-B55C Przemiennik 160kW 3x400V RFI IP55 OLED lak.

EATON-169217

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Variable frequency drives featuring fast and easy commissioning, compact dimensions, easy mounting (DIN-rail mounting and panel mounting), vector control, STO (Safe Torque Off), integrated LCD display, optional OLED display, CANopen and Modbus on board, integrated EMC filter and brake chopper, integrated PID controller, integrated PLC, simple PC parameterization using drivesConnect parameter software

Dane techniczne

Stopień ochrony (IP)

IP55

Rodzaj przemiennika

Przemiennik napięciowy

Głębokość

341 mm

Liczba wyjść analogowych

2

Obsługa protokołu ASI

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu Modbus

tak

Częstotliwość sieci

50/60 Hz

Liczba wyjść cyfrowych

2

Z interfejsem optycznym

nie

Obsługa protokołu EtherNet/IP

tak

Obsługa protokołu INTERBUS

nie

Obsługa protokołu SUCONET

nie

Stopień ochrony (NEMA)

12

Obsługa protokołu INTERBUS-Safety

nie

Liczba faz wyjściowych

3

Z elementem wykonawczym

tak

Obsługa protokołu LON

nie

Obsługa protokołu AS-Interface Safety at Work

nie

Obsługa protokołu PROFIBUS

tak

Obsługa protokołu PROFINET IO

tak

Obsługa protokołu Data-Highway

nie

Wysokość

1280 mm

Z połączeniem do komputera PC

tak

Możliwość pracy we wszystkich ćwiartkach układu współrzędnych

tak

Liczba wejść analogowych

2

Obsługa protokołu TCP/IP

tak

Obsługa protokołu Foundation Fieldbus

nie

Obsługa protokołu KNX

nie

Obsługa innych protokołów

tak

Szerokość

330 mm

Napięcie sieci

380 - 480 V

Liczba wejść cyfrowych

5

Liczba złączy sprzętowych RS-485

1

Obsługa protokołu DeviceNet Safety

nie

Obsługa protokołu CAN

tak

Obsługa protokołu DeviceNet

tak

Obsługa protokołu SERCOS

nie

Liczba faz wejściowych

3

Zintegrowany moduł hamujący (chopper)

tak

Dozwolone zastosowanie w przemyśle

tak

Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych

tak

Maksymalna częstotliwość wyjściowa

500 Hz

Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym

160 kW

Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym

160 kW

Względna tolerancja napięcia sieciowego

10 %

Względna tolerancja częstotliwości sieciowej

10 %

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Maks. napięcie wyjściowe

500 V

Znamionowy prąd wyjściowy I2N

302 A

Obsługa protokołu BACnet

nie

EATON

DILM7-01-EA(24VDC) Stycznik,3kW/400V,sterowanie 24VDC

EATON-190028

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Znamionowa moc pracy NEMA

2.2 kW

Znamionowa moc pracy dla AC-3, 400 V

3 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 - 0 V

Znamionowy prąd pracy dla AC-4, 400 V

5 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

7 A

Rodzaj napięcia sterowania

DC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Znamionowa moc pracy dla AC-4, 400 V

2.2 kW

EATON

DILM72(RDC24) Stycznik mocy, I=72A [AC-3]

EATON-107671

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Cewki zakresowe z wbudowanym układem ochronnym i minimalną stratą mocy. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa ochronna IP2X

Dane techniczne

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 - 0 V

Znamionowy prąd pracy dla AC-4, 400 V

25 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

72 A

Rodzaj napięcia sterowania

DC

Znamionowa moc pracy dla AC-3, 400 V

37 kW

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Znamionowa moc pracy dla AC-4, 400 V

12 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

98 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

24 - 27 V

Znamionowa moc pracy NEMA

37 kW

EATON

DILMP125(RAC240) Stycznik mocy, 4 biegunowy 125A [AC-1]

EATON-109905

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Cewki zakresowe z wbudowanym układem ochronnym i minimalną stratą mocy. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa ochronna IP2X

Dane techniczne

Wersja modułowa

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

190 - 240 V

Znamionowy prąd pracy dla AC-4, 400 V

115 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

80 A

Rodzaj napięcia sterowania

AC

Znamionowa moc pracy dla AC-3, 400 V

37 kW

Znamionowe napięcie sterowania Us dla AC 60 Hz

190 - 240 V

Znamionowa moc pracy dla AC-4, 400 V

28 kW

Znamionowy prąd pracy Ie dla AC-1, 400 V

125 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków głównych zwiernych

4

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

44.7 kW

EATON

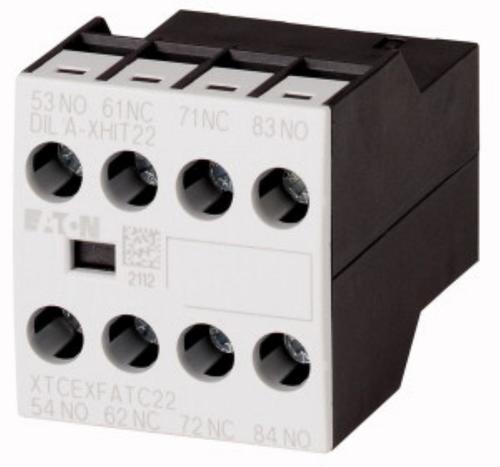

DILA-XHIT22 Styki pomocnicze 2Z 2R wysoka zabudowa

EATON-101044

Jednostka miary: szt.

Dostępny

Wysyłka: 48H

Do ulubionych

Więcej

Opis produktu

Łączniki pomocnicze do zabudowy ze stykami wymuszonymi, montaż beznarzędziowy, wysoka wersja do połączenia z wtykanymi mostkami okablowania

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż czołowy

Liczba styków rozwiernych

2

Znamionowy prąd pracy Ie dla AC-15, 230 V

4 A

Liczba styków zwiernych

2

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

EATON

BBA-TP3/50 Adapter przylączający z osloną przednia,

EATON-107183

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Przyłączeniowa płytka zaciskowa, system 60-mm, bieguny=3, technika połączeń śrubowych, przekrój przyłącza=6 do 50mmkw lub AWG10-AWG2 lub 6x9x0.8, Ie=300A, szerokość=54mm, zastosowanie do szyny 12x5/10 do 30x5/10 i podwójnego profilu T, bez silikonu, wolne od chloru, samogasnący zgodnie z UL 94, odporność na prądy pełzające CTI 200, odporność na temperatury do 120°C, zaciski zdejmowane do podłączania nieprzyciętych przewodów, przestrzeń zacisków szer. x wys. = 15x10mm, występuje możliwość przycinania

Dane techniczne

Maksymalny przekrój przewodu

50 mm2

Odpowiednie do

Szyna płaska

Grubość szyny zbiorczej

5 - 10 mm

Szerokość zacisku

54 mm

Szerokość szyny zbiorczej

12 - 30 mm

Do przyłączenia przewodów taśmowych

tak

Do przyłączenia przewodów okrągłych

tak

Do przyłączenia przewodów sektorowych

tak

Maksymalny znamionowy prąd pracy Ie

300 A

EATON

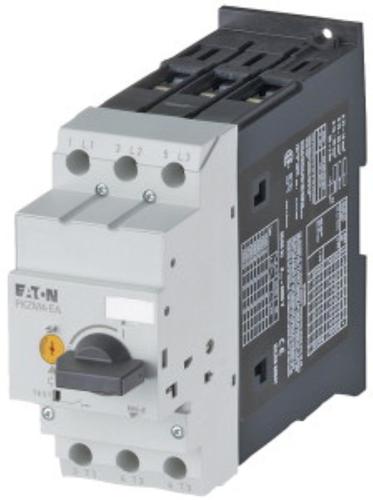

PKZM4-25-EA Wyłącznik silnikowy PKZM4, Ir=2-25A

EATON-190019

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

160 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

388 - 388 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

5.5 kW

Wysokość

140 mm

Znamionowe napięcie pracy

690 - 690 V

Rodzaj elementu wykonawczego

Pokrętło

Budowa urządzenia

Urządzenie mocowane na stałe

Znamionowy prąd ciągły Iu

25 A

Z zabezpieczeniem termicznym

nie

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

150 kA

Szerokość

55 mm

Znamionowa moc pracy dla AC-3, 400 V

12.5 kW

Zakres nastawy wyzwalacza przeciążeniowego

16 - 25 A

Sposób wyzwalania

Termomagnetyczny

Czułość na zanik fazy

tak

EATON

DILM38-10-EA(230V50HZ,240V60HZ) Stycznik,18,5kW/400V,sterowanie 230VAC

EATON-190005

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Dane techniczne

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

14.9 kW

Znamionowa moc pracy dla AC-3, 400 V

18.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowy prąd pracy dla AC-4, 400 V

15 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

38 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Znamionowa moc pracy dla AC-4, 400 V

7 kW

EATON

Z-MS-0,16/2 Wyłącznik silnikowy 2-biegunowy

EATON-248389

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Motor-protective circuit-breaker with thermal overload release and magnetic short-circuit release, for switching and protecting three-phase motors with outputs of up to 15 kW (380/400 V) or other loads with currents of up to 40 A, can also be used as a main switch, isolating characteristics to IEC/EN 60947, contact position display red/green

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

2

Głębokość

80 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

1.3 - 1.7 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0 kW

Wysokość

75 mm

Znamionowe napięcie pracy

400 - 400 V

Rodzaj elementu wykonawczego

Dźwignia

Budowa urządzenia

Kompletne urządzenie w obudowie

Znamionowy prąd ciągły Iu

0.16 A

Z zabezpieczeniem termicznym

tak

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

10 kA

Szerokość

36 mm

Znamionowa moc pracy dla AC-3, 400 V

0.06 kW

Zakres nastawy wyzwalacza przeciążeniowego

0.1 - 0.16 A

Sposób wyzwalania

Magnetyczny

Czułość na zanik fazy

nie

EATON

DILM15-01(230V50HZ,240V60HZ) Stycznik mocy 15,5 [AC-3] 0Z 1R

EATON-290093

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy

Dane techniczne

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

7.4 kW

Znamionowa moc pracy dla AC-3, 400 V

7.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Znamionowy prąd pracy dla AC-4, 400 V

7 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

15.5 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Znamionowa moc pracy dla AC-4, 400 V

3 kW

EATON

DILM15-01(24V50/60HZ) Stycznik mocy 15,5 [AC-3] 0Z 1R

EATON-290097

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy

Dane techniczne

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

22 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych rozwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

7.4 kW

Znamionowa moc pracy dla AC-3, 400 V

7.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Znamionowy prąd pracy dla AC-4, 400 V

7 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

15.5 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowa moc pracy dla AC-4, 400 V

3 kW

EATON

DILK25-11(230V50HZ,240V60HZ) Stycznik do baterii kondensatorów Q=25

EATON-294032

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Do łączenia w centralne instalacje kompensacji z 180-krotnymi szczytami prądu włączającego. Kondensatory są wstępnie ładowane przez wyprzedzające łączniki pomocnicze i druty oporowe, przez co ograniczany jest prąd włączeniowy.

Dane techniczne

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Liczba styków pomocniczych zwiernych

1

Rodzaj napięcia sterowania

AC

Znamionowe napięcie sterowania Us dla AC 60 Hz

240 - 240 V

Liczba styków pomocniczych rozwiernych

1

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowa moc bierna dla 400 V, 50 Hz

25 kvar

EATON

DILM820-XHI11-SI Moduł styków pom. 1Z 1R wewnętrzny

EATON-208281

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Moduł wyłącznika pomocniczego 2-biegunowy, zabudowa z boku na zewnątrz, Z zaciskami ze śrubą, ze stykami wymuszonymi, zastosowanie do stycznika mocy DILM250…DILM1600 i DILH1400…2600

Dane techniczne

Model

Montaż od góry

Sposób montażu

Montaż boczny

Liczba styków rozwiernych

1

Znamionowy prąd pracy Ie dla AC-15, 230 V

6 A

Liczba styków zwiernych

1

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Oprawka

Brak

EATON

Z-MS-0,63/3 Wyłącznik silnikowy 3-biegunowy

EATON-248405

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Motor-protective circuit-breaker with thermal overload release and magnetic short-circuit release, for switching and protecting three-phase motors with outputs of up to 15 kW (380/400 V) or other loads with currents of up to 40 A, can also be used as a main switch, isolating characteristics to IEC/EN 60947, contact position display red/green

Dane techniczne

Stopień ochrony (IP)

IP20

Liczba biegunów

3

Głębokość

80 mm

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres nastawy wyzwalacza zwarciowego

4.9 - 6.6 A

Ze zintegrowanym stykiem pomocniczym

nie

Znamionowa moc pracy dla AC-3, 230 V

0 kW

Wysokość

75 mm

Znamionowe napięcie pracy

400 - 400 V

Rodzaj elementu wykonawczego

Dźwignia

Budowa urządzenia

Kompletne urządzenie w obudowie

Znamionowy prąd ciągły Iu

0.63 A

Z zabezpieczeniem termicznym

tak

Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

10 kA

Szerokość

54 mm

Znamionowa moc pracy dla AC-3, 400 V

0.18 kW

Zakres nastawy wyzwalacza przeciążeniowego

0.4 - 0.63 A

Sposób wyzwalania

Magnetyczny

Czułość na zanik fazy

nie

EATON

DILM17-10(400V50HZ,440V60HZ) Stycznik mocy I=17A [AC-3] 1Z 0R

EATON-277006

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa IP2X

Dane techniczne

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

40 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Znamionowa moc pracy NEMA

7.4 kW

Znamionowa moc pracy dla AC-3, 400 V

7.5 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

400 - 400 V

Znamionowy prąd pracy dla AC-4, 400 V

10 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

18 A

Rodzaj napięcia sterowania

AC

Liczba styków głównych zwiernych

3

Znamionowe napięcie sterowania Us dla AC 60 Hz

440 - 440 V

Znamionowa moc pracy dla AC-4, 400 V

4.5 kW

EATON

ZB150-50 Przekaźnik przeciąż. dla DILM80...170

EATON-278462

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Ochronny przekaźnik silnikowy do bezpośredniego montażu w styczniku o rozmiarze od DILM80 do DILM170, wrażliwość na brak fazy zgodnie z IEC/EN 60947, VDE0660 T.102, nadaje się do ochrony silników EEx, klasa wyzwolenia 10A, montaż śrubowy, ui 1000V, stopień ochrony IP00, zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu, urządzenia na wszystkich rynkach, dopuszczenie do użytku na statkach

Dane techniczne

Sposób montażu

Montaż bezpośredni

Maksymalne znamionowe napięcie pracy Ue

1000 V

Klasa wyzwalania

KLASA 10 A

Automatyczne kasowanie

tak

Liczba styków pomocniczych zwiernych

1

Zakres nastawy prądu

35 - 50 A

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Przycisk kasowania

tak

Liczba styków pomocniczych rozwiernych

1

Wejście sygnału kasowania

nie

EATON

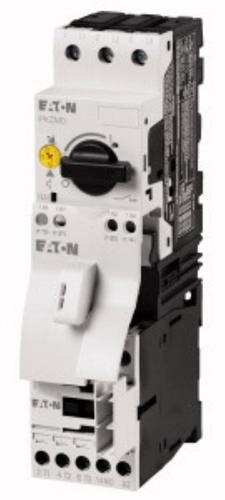

MSC-D-1,6-M7(230V50HZ) Układ rozruchu, bezpośredniego

EATON-283140

Jednostka miary: szt.

Na zamówienie

Do ulubionych

Więcej

Opis produktu

Wstępnie zmontowany rozrusznik silnika z minimalnym czasem okablowania składający się wyłącznika silnikowego i stycznika.

Dane techniczne

Stopień ochrony (IP)

IP20

Klasa wyzwalania

KLASA 10 A

Głębokość

95 mm

Obsługa protokołu AS-Interface Safety at Work

nie

Znamionowy prąd pracy Ie

1.5 A

Obsługa protokołu PROFINET IO

nie

Obsługa protokołu PROFIBUS

nie

Obsługa protokołu DeviceNet

nie

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 - 230 V

Stopień ochrony (NEMA)

Inne

Obsługa protokołu SERCOS

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Liczba styków pomocniczych zwiernych

1

Obsługa protokołu Foundation Fieldbus

nie

Obsługa protokołu TCP/IP

nie

Obsługa protokołu Modbus

nie

Możliwość zewnętrznego kasowania

nie

Rodzaj napięcia sterowania

AC

Obsługa protokołu DeviceNet Safety

nie

Zakres nastawy wyzwalacza przeciążeniowego

1 - 1.6 A

Obsługa protokołu CAN

nie

Obsługa protokołu SUCONET

nie

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 - 0 V

Obsługa protokołu INTERBUS-Safety

nie

Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

Połączenie śrubowe

Do wyłączania awaryjnego

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu ASI

nie

Obsługa protokołu Data-Highway

nie

Możliwość montażu na szynie

tak

Wysokość

180 mm

Znamionowa moc pracy dla AC-3, 400 V

0.55 kW

Obsługa protokołu EtherNet/IP

nie

Obsługa protokołu LON

nie

Obsługa protokołu INTERBUS

nie

Obsługa innych protokołów

nie

Znamionowe napięcie sterowania Us dla DC

0 - 0 V

Szerokość

45 mm

Z transformatorem

nie

Z wyzwalaczem zwarciowym

tak

Z bezpiecznikiem

nie

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Rodzaj układu rozruchowego

Rozruch bezpośredni

Znamionowa moc pracy dla AC-3, 230 V 3-fazowego

0.25 kW

Moc znamionowa, 460 V, 60 Hz, 3-fazowego

0 kW

Moc znamionowa, 575 V, 60 Hz, 3-fazowego

0 kW

Znamionowy prąd pracy dla AC-3, 400 V

1.6 A

Maksymalna temperatura otoczenia

55 °C

Zabezpieczenie przeciążeniowe z kompensacją temperaturowa

tak

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V

50000 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V

50000 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V

0 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V

0 A

Klasa koordynacji zgodnie z IEC 60947-4-3

Klasa 2
