Uchwyty krańcowe i przelotowe i pozostałe

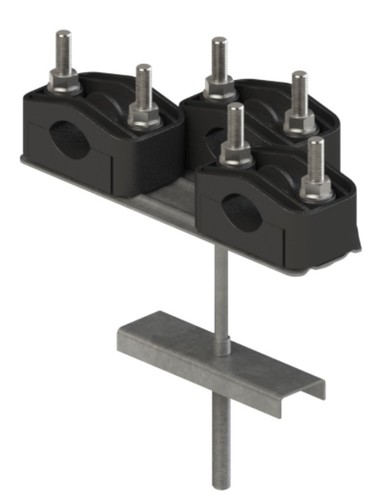

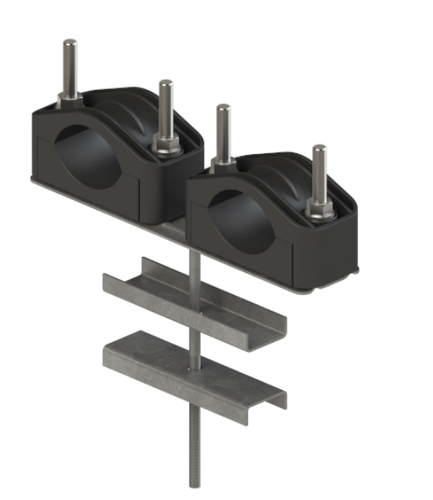

UCHWYTY U1 NA SŁUPY ŻN – U1023Budowa:Poliamid zabarwiony na czarno, odporny na promieniowanie UV i zmiennewarunki atmosferyczne oraz stal S235 ocynkowana ogniowo.Zastosowanie:Służą do mocowania kabla i rur o średnicach 25-46 mm oraz 45-75 mm nasłupy ŻN. Uchwyty z odsadzeniem stosuje się w przypadku koniecznościobsługi konserwacji słupów z wykorzystaniem słupołazów. W przypadku obsługikonserwacji z wykorzystaniem zwyżek, ogólne zastosowanie znajdująuchwyty bez odsadzenia.Dane techniczne:Stosowane do produkcji materiały wykazują bardzo dużą wytrzymałośćmechaniczną oraz temperaturową.

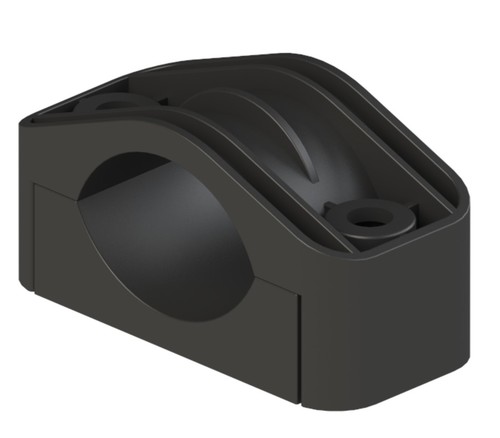

UCHWYTY U2 -U200Budowa:Poliamid zabarwiony na czarno, odporny na promieniowanie UV orazzmienne warunki atmosferyczne.Zastosowanie:Służą do mocowania kabla i rur o średnicach 25-46 mm oraz 45-75 mmna powierzchniach płaskich lub innych np. ściany budynków, konstrukcjestalowe, wnętrza szaf rozdzielczych, słupy ŻN, słupy wirowe itp. w zależnościod rodzaju podstawy.Dane techniczne:Stosowane do produkcji materiały wykazują wytrzymałość mechanicznąoraz temperaturową.

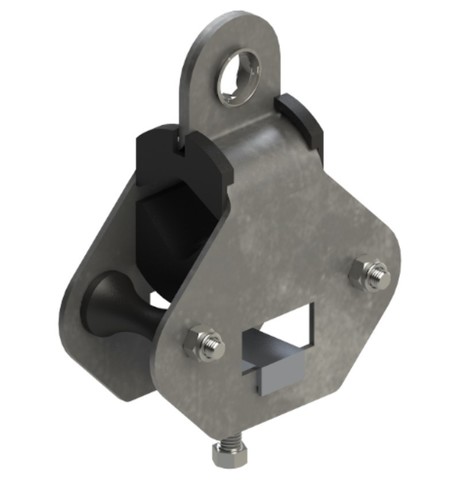

UCHWYT PRZELOTOWY-NAROŻNY SPIN 320 – Z226Budowa:Korpus – stal cynkowana ogniowo.Wkładki gumowe oraz rolki montażowe z tworzywa sztucznego odpornegona promieniowanie UV.Zastosowanie:Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznychAsXS(n) o przekrojach 16-120 mm² w linii prostej lub pod kątemod 0º do 90º na standardowych śrubach hakowych. Najczęściej stosowanyna słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi.

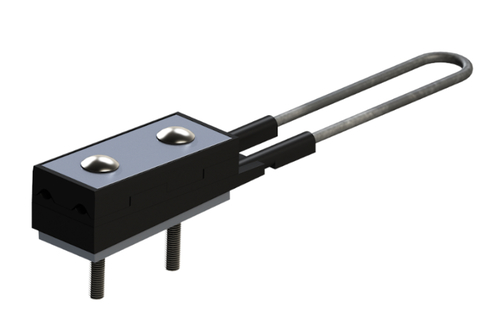

UCHWYT KOŃCOWY 2×25-50 – Z4031Budowa: Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowanej ogniowo.Elementy podtrzymujące przewód wykonane są z nowej generacji tworzyw sztucznych odpornych na promieniowanie UV oraz wpływy atmosferyczne.Tworzywo jest odporne na warunki atmosferyczne i promieniowanie UVZastosowanie: Stosowany w systemach izolowanych elektro – energetycznych w przewodach napowietrznych AsXS(n). Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 2×25-50 , dopuszczalne obciążenie 10 kN.

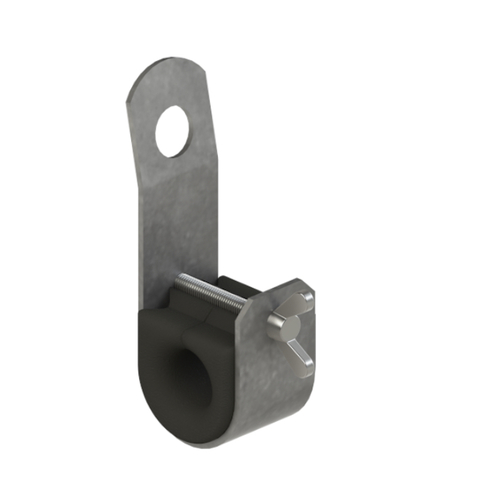

UCHWYT PRZELOTOWY – Z2041Budowa:Zaczep wykonany jest z blachy profilowanej ocynkowany ogniowo.Śruba motylkowa M8 – o odpowiedniej wytrzymałości ocynkowanaogniowo.Wkładka gumowa odporna na promieniowanie UV i wpływy atmosferyczne,wymienna w zależności od przekroju kabla; od AsXS(n) 2X16do AsXS(n) 4X95.Zastosowanie:Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznychAsXS(n) o przekrojach 16-95 mm² na standardowych śrubachhakowych.
