Filtry
WAGO-ELWAG
WAGO-ELWAG
listwa pomiarowa WAGO LPW
Dane techniczne
Sposób montażu
Montaż bezpośredni
Kolor
Wielobarwny
Napięcie znamionowe
500 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przezroczysty
tak
Pozycja połączenia
Skośny
Liczba biegunów
11
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm2
Wysokość przy najniższym sposobie montażu
103 mm
Szerokość / rozmiar rastra
170 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 6 mm2
Prąd znamionowy In
30 A
Zakres temperatur pracy
-50 - 65 °C
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 4 mm2
Długość
164 mm
WAGO-ELWAG
złączka przelotowa szynowa TOPJOBS 3-przewodowa 2,5mm2 szary
WAGO-2002-1301
Jednostka miary:
szt.
Na zamówienie
Opis produktu
3-przewodowa złączka przelotowa; 2,5 mm2; do zastosowań Ex e II; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm2; szara
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Szary
Szerokość
5.2 mm
Głębokość
32.9 mm
Wysokość
59.2 mm
Napięcie znamionowe
800 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Liczba zacisków na poziom
3
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 2.5 mm2
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 2.5 mm2
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Wymagana płytka zamykająca
tak
Wewnętrzne piętra zmostkowane
nie
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
105 - 105 °C
Liczba poziomów
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 4 mm2
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 4 mm2
Prąd znamionowy In
24 A
WAGO-ELWAG
złączka przelotowa szynowa TOPJOBS 2-przewodowa 4mm2 niebieski
WAGO-2004-1204
Jednostka miary:
szt.
Na zamówienie
Opis produktu
2-przewodowa złączka przelotowa; 4 mm2; do zastosowań Ex e II oraz Ex i; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm2; niebieski
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Niebieski
Szerokość
6.2 mm
Głębokość
32.9 mm
Wysokość
52.3 mm
Napięcie znamionowe
800 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm2
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 2.5 mm2
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Wymagana płytka zamykająca
tak
Wewnętrzne piętra zmostkowane
nie
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
105 - 105 °C
Liczba poziomów
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 6 mm2
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu jednodrutowego
1.6 - 1.6 mm2
Prąd znamionowy In
32 A
WAGO-ELWAG
złączka instalacyjna CLASSIC uniwersalna 3x4mm dźwig.pomarańczowy szary 50szt/opak
WAGO-222-413
Jednostka miary:
szt.
Na zamówienie
Opis produktu
złączka instalacyjna CLASSIC; do wszystkich rodzajów przewodów; maks. 4 mm2; 3-przewodowe; z dźwigniami; kolor obudowy szary; temperatura otoczenia maks. 40 °C; 2,50 mm2; szara
Dane techniczne
Kolor
Szary
Prąd znamionowy
32 A
Przekrój przewodu elastycznego z końcówką tulejkową
0.08 - 4 mm2
Do przewodów elastycznych (linka)
tak
Liczba zacisków
3
Przekrój nominalny
0.8 - 4 mm2
Napięcie znamionowe
400 V
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy)
0.08 - 2.5 mm2
Przezroczysty
nie
Do przewodów sztywnych (drut)
tak
Do przewodów wielożyłowych
tak
Zakres AWG
12 - 28
Z dźwigniami blokującymi
tak
WAGO-ELWAG
złączka piętrowa TOPJOBS instalacyjna NT/L/PE 2,5mm2 szary z łącznikiem suwakowym N
WAGO-2003-7641
Jednostka miary:
szt.
Na zamówienie
Opis produktu
piętrowa złączka instalacyjna; Z otworem montażowym; 2,5 mm2; z łącznikiem suwakowym N; NT/L/PE; Push-in CAGE CLAMP®; 2,50 mm2; szara
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Szerokość
5.2 mm
Głębokość
42.3 mm
Wysokość
96 mm
Napięcie znamionowe
250 V
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 4 mm2
Zakres temperatur pracy
105 - 105 °C
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 4 mm2
Prąd znamionowy In
32 A
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 2.5 mm2
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 2.5 mm2
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Liczba potencjałów
3
Kolor podstawowy
Szary
Funkcja PE
tak
Z rozłącznikiem ślizgowym N
tak
Funkcja N
tak
WAGO-ELWAG
listwa pomiarowa WAGO LPW 10-torowa
WAGO-ELWAG
WAGO-847-713
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Montaż bezpośredni
Kolor
Wielobarwny
Napięcie znamionowe
500 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przezroczysty
tak
Pozycja połączenia
Skośny
Liczba biegunów
10
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm2
Wysokość przy najniższym sposobie montażu
103 mm
Szerokość / rozmiar rastra
170 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 6 mm2
Prąd znamionowy In
30 A
Zakres temperatur pracy
-50 - 65 °C
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 4 mm2
Długość
164 mm
WAGO-ELWAG
złączka piętrowa TOPJOBS instalacyjna L/L 2,5mm2 szary
WAGO-2003-7642
Jednostka miary:
szt.
Na zamówienie
Opis produktu
piętrowa złączka instalacyjna; Z otworem montażowym; 2,5 mm2; L/L; Push-in CAGE CLAMP®; 2,50 mm2; szara
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Szerokość
5.2 mm
Głębokość
42.3 mm
Wysokość
96 mm
Napięcie znamionowe
400 V
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 4 mm2
Zakres temperatur pracy
105 - 105 °C
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 4 mm2
Prąd znamionowy In
32 A
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 2.5 mm2
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 2.5 mm2
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Liczba potencjałów
2
Kolor podstawowy
Szary
Funkcja PE
nie
Z rozłącznikiem ślizgowym N
nie
Funkcja N
nie
WAGO-ELWAG
ścianka końcowa/wewnętrzna gr.1mm szary
WAGO-ELWAG
WAGO-2016-1291
Jednostka miary:
szt.
Na zamówienie
Opis produktu
ścianka końcowa/wewnętrzna; gr. 1 mm; szara
Dane techniczne
Kolor
Szary
Przegroda
tak
Z zaczepami
tak
Grubość
1 mm
Ścianka końcowa
tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
WAGO-ELWAG
złączka rozłączalno-pomiarowa 3-przewodowa np. do przekładników prądowych z izolowanymi gniazdami pomiarowymi 6mm2...
WAGO-282-870
Jednostka miary:
szt.
Na zamówienie
Opis produktu
3-przewodowa złączka rozłączalno-pomiarowa; np. do przekładników prądowych; z izolowanymi gniazdami pomiarowymi; do wtyku pomiarowego O 4 mm; na szynę TS 35 x 15 i 35 x 7,5; 6 mm2; CAGE CLAMP®; 6,00 mm2; szara
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Szary
Szerokość
8 mm
Głębokość
75 mm
Wysokość
122 mm
Napięcie znamionowe
500 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 6 mm2
Prąd znamionowy In
30 A
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Liczba zacisków na poziom
3
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 6 mm2
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 4 mm2
Zakres temperatur pracy
105 - 105 °C
Wewnętrzne piętra zmostkowane
nie
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Liczba poziomów
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm2
Rodzaj separacji wzdłużnej
Uchylny
Rodzaj separacji poprzecznej
Brak
Z wbudowanym gniazdem testowym
tak
WAGO-ELWAG
złączka instalacyjna 3x6mm2 do puszek przezroczysty/czerwony
WAGO-773-173
Jednostka miary:
szt.
Na zamówienie
Opis produktu
złączka do puszek instalacyjnych; do przewodów jedno- i wielodrutowych; maks. 6 mm2; 3-przewodowe; kolor obudowy przezroczysty; kolor pokrywy czerwony; Temperatura otoczenia maks. 60 °C; 6,00 mm2; wielokolorowy
Dane techniczne
Kolor
Bezbarwny
Prąd znamionowy
41 A
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy)
2.5 - 6 mm2
Przezroczysty
tak
Liczba zacisków
3
Do przewodów wielożyłowych
tak
Napięcie znamionowe
400 V
Zakres AWG
10 - 14
Z dźwigniami blokującymi
nie
Do przewodów sztywnych (drut)
tak
Do przewodów elastycznych (linka)
nie
Przekrój nominalny
2.5 - 6 mm2
WAGO-ELWAG

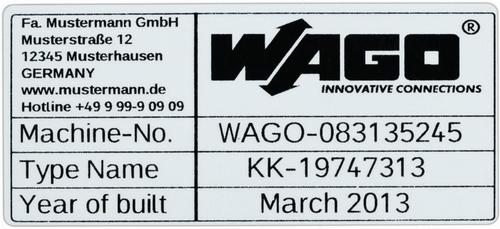

tabliczki znamionowe 70x33mm srebrny
WAGO-ELWAG
WAGO-210-802
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Tabliczki znamionowe; 70 x 33 mm; srebrny
Dane techniczne
Kolor
Srebro
Szerokość
33 mm
Wysokość
70 mm
Przezroczysty
nie
Model samoprzylepny
tak
Tekstowy
Bez nadruku
Magnetyczny
nie
WAGO-ELWAG
mostek grzebieniowy TOPJOBS 4-torowy z izolacją jasnoszary
WAGO-2002-404
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Mostek; 4-tor.; z izolacją; jasnoszary
Dane techniczne
Sposób montażu
Na wtyk
Kolor
Szary
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.2 mm
Model
Złącze poprzeczne
Prąd znamionowy In
25 A
Liczba mostkowanych złączek
4
Z izolacją
tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Z ochroną przed dotykiem
tak
WAGO-ELWAG
listwa pomiarowa WAGO LPW 13-torowa 230V AC równoległa
WAGO-847-105/230-2000
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Montaż bezpośredni
Kolor
Wielobarwny
Napięcie znamionowe
500 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przezroczysty
tak
Pozycja połączenia
Skośny
Liczba biegunów
13
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Wysokość przy najniższym sposobie montażu
92 mm
Szerokość / rozmiar rastra
170 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Prąd znamionowy In
30 A
Zakres temperatur pracy
-50 - 65 °C
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm2
Długość
164 mm
WAGO-ELWAG
mostek grzebieniowy TOPJOBS 8-torowy z izolacją jasnoszary
WAGO-2002-408
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Mostek; 8-tor.; z izolacją; jasnoszary
Dane techniczne
Sposób montażu
Na wtyk
Kolor
Szary
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.2 mm
Model
Złącze poprzeczne
Prąd znamionowy In
25 A
Liczba mostkowanych złączek
8
Z izolacją
tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Z ochroną przed dotykiem
tak
WAGO-ELWAG
przyrząd montażowy klinga 3,5x0,5mm z izolowanym trzpieniem wielokolorowy
WAGO-210-658
Jednostka miary:
szt.
Na zamówienie
Opis produktu
przyrząd montażowy; klinga 3,5 x 0,5 mm; z izolowanym trzpieniem; konstrukcja kątowa; wersja krótka; wielokolorowy
Dane techniczne
Model
Kątowy (kąt prosty)
Długość całkowita
100 mm
Z izolacją
tak
Ciężar
10.150 g
Antymagnetyczne
nie
Izolacja do 1000 V
nie
Długość klingi
35 mm
Szerokość trzpienia
3.5 mm
Grubość trzpienia
0.5 mm
Chwytak śrub
nie
Model precyzyjny
nie
Model nieiskrzący
nie
Wykonanie części chwytnej
Inne
Średnica klingi
3.5 mm
Napęd czworokątny/sześciokątny
Brak
Napęd kwadratowy/sześciokątny na całej klindze
nie
Z zagiętym grotem
nie
WAGO-ELWAG
listwa pomiarowa WAGO LPW 14-torowa 230V AC równoległa
WAGO-847-104/000-2000
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Sposób montażu
Montaż bezpośredni
Kolor
Wielobarwny
Napięcie znamionowe
500 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Przezroczysty
tak
Pozycja połączenia
Skośny
Liczba biegunów
16
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Wysokość przy najniższym sposobie montażu
68 mm
Szerokość / rozmiar rastra
140 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Prąd znamionowy In
30 A
Zakres temperatur pracy
-50 - 65 °C
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
tak
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm2
Długość
210 mm
WAGO-ELWAG
złączka przelotowa szynowa TOPJOBS 2-przewodowa 2,5mm2 czarny
WAGO-2002-1205
Jednostka miary:
szt.
Na zamówienie
Opis produktu
2-przewodowa złączka przelotowa; 2,5 mm2; do zastosowań Ex e II; opis z boku i na środku; na szynę TS 35 x 15 i 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm2; czarny
Dane techniczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Czarny
Szerokość
5.2 mm
Głębokość
32.9 mm
Wysokość
48.5 mm
Napięcie znamionowe
800 V
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu wielożyłowego
0.25 - 2.5 mm2
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 - 2.5 mm2
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Wymagana płytka zamykająca
tak
Wewnętrzne piętra zmostkowane
nie
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
105 - 105 °C
Liczba poziomów
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 4 mm2
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 4 mm2
Prąd znamionowy In
24 A
WAGO-ELWAG
złączka serwisowa przyciski po obu stronach oprawy 2,5mm2 szary
WAGO-224-201
Jednostka miary:
szt.
Na zamówienie
Opis produktu
złączka serwisowa; przyciski: po obu stronach; od strony oprawy: do wszyst. rodz. prze.; od strony instalacji: do przew. jednodr.; seria 224; maks. 2,5 mm2; Temperatura otoczenia maks. 60 °C; 2,50 mm2; szara
Dane techniczne
Kolor
Szary
Model
Złączka serwisowa
Maksymalny przekrój przewodu
2.5 mm2
Minimalny przekrój przewodu (strona instalacyjna)
0.5 mm2
Minimalny przekrój przewodu (strona oświetleniowa)
0.5 mm2
WAGO-ELWAG
ścianka końcowa/wewnętrzna gr.0,8mm pomarańczowy
WAGO-2003-7692
Jednostka miary:
szt.
Dostępny
Wysyłka:
48H
Opis produktu
ścianka końcowa/wewnętrzna; gr. 0,8 mm; pomarańczowa
Dane techniczne
Kolor
Pomarańczowy
Przegroda
tak
Z zaczepami
tak
Grubość
0.8 mm
Ścianka końcowa
tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
WAGO-ELWAG
mostek grzebieniowy TOPJOBS 10-torowy z izolacją jasnoszary
WAGO-2002-410
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Mostek; 10-tor.; z izolacją; jasnoszary
Dane techniczne
Sposób montażu
Na wtyk
Kolor
Szary
Napięcie znamionowe
800 V
Rozstaw (rozmiar rastra)
5.2 mm
Model
Złącze poprzeczne
Prąd znamionowy In
25 A
Liczba mostkowanych złączek
10
Z izolacją
tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Z ochroną przed dotykiem
tak
