EATON
NZM2-XS-L Zespół wyłącznika głównego lewa str.3-bi
EATON-266642
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: Rękojeść złącza drzwi z napędem obrotowym. Oś przedłużająca NZM..-XV4. Zewnętrzna tabliczka ostrzegawcza/tabliczka znamionowa w języku niemieckim/angielskim. Czarno-żółty symbol ostrzegawczy. Zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna na zaczepy. Do zwiększonej ochrony przed dotykiem po stronie zasilania IP2X zamawiać ochronę przed dotykiem palcami. Standard, czarny/szary. Zamykany w położeniu 0 na rękojeści z maks 3 kłódkami. Możliwość modyfikacji...
Dane techniczne
Kolor
Czarny
Z blokadą ponownego zadziałania
nie
Kłódka
tak
Stopień ochrony (NEMA)
4X, 12
Do wyłącznika
tak
Do wyłączania awaryjnego
nie
Z zamkiem na klucz
nie
Obrotowy
tak
Do rozłącznika
tak
EATON
NZMN1-A63 Wyłącznik mocy 3-bieg. 63A BG1
EATON-259083
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
50 - 63 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
380 - 630 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
63 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
+NZM2-160-XKCO Zaciski skrzynkowe od góry 3-bieg.do NZM
EATON-262218
Jednostka miary:
szt.
Na zamówienie
Dane techniczne
Model
Inne
Do liczby biegunów
3
EATON
NZMN1-A125 Wyłącznik mocy 3-bieg. 125A BG1
EATON-259086
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
100 - 125 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
750 - 1250 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
125 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
N1-125 Rozłącznik mocy 3-bieg. 125A BG1
EATON-259145
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Rozłączniki N.. -..mają cechy odłączników do uziemionych sieci IT. Akcesoria takie jak np. zestawu połączeniowe, zaciski i uchwyty obrotowe sprzęgła drzwi pozwalają na indywidualny montaż w różnych systemach rozdzielaczy. Łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizowanie i automatyzację. Wskazówki: cechy wyłączników głównych w tym wymuszenie zgodnie z normą IEC/EN 60204 i VDE 0113. Cechy odłączania zgodnie z normą IEC/EN 60947-3 i VDE 0660. Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100.
Dane techniczne
Liczba biegunów
3
Do instalacji w tablicach rozdzielczych
tak
Opcjonalny wyzwalacz napięciowy
tak
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Rodzaj podłączenia styków głównych
Zacisk ramowy
Jako rozłącznik remontowy
tak
Do montażu tablicowego 4-otworowego
nie
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Jako przełącznik nawrotny
nie
Znamionowy prąd ciągły Iu
125 A
Z mechanizmem ryglującym
tak
Jako rozłącznik główny
tak
Kolor elementu sterowniczego
Czarny
Do montażu pośredniego
tak
Znamionowy prąd ciągły dla AC-21, 400 V
0 A
Stopień ochrony (IP) części czołowej
IP20
Jako wyłącznik awaryjny
tak
Znamionowa moc pracy dla AC-23, 400 V
55 kW
Do montażu czołowego centralnie
nie
Opcjonalny napęd silnikowy
nie
Znamionowy prąd ciągły dla AC-23, 400 V
0 A
Znamionowe napięcie pracy
690 - 690 V
Wbudowany napęd silnikowy
nie
Jako rozłącznik bezpieczeństwa
nie
Do montażu na płycie
tak
Budowa urządzenia
Urządzenie mocowane na stałe
Zdolność łączeniowa przy 400 V
0 kW
Znamionowa moc pracy dla AC-3, 400 V
0 kW
Liczba łączników
1
Rodzaj elementu wykonawczego
Dźwignia
Znamionowy wytrzymywany prąd krótkotrwały Icw
2 kA
EATON
NZMN4-AE1000 Wyłącznik mocy 3-bieg. 1000A
EATON-265760
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-AE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach i sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Pomiar wartości efektywnej i pamięci termicznej
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
500 - 1000 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
2000 - 12000 A
Opcjonalny montaż na szynie DIN TH
nie
Znamionowy prąd ciągły Iu
1000 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
37 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZMN1-A100 Wyłącznik mocy 3-bieg. 100A BG1
EATON-259085
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
80 - 100 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
600 - 1000 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
300 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM2-XSRM-L Zespół wyłącznika głównego.lewa str.czer
EATON-266672
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Rękojeść złącza drzwi z napędem obrotowym i kierunkowym, kątownik montażowy i specjalna krótka oś przedłużeniowa. Zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna w języku niemieckim/angielskim. Czarno-żółty symbol ostrzegawczy. Zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna na zaczepy. Można zamówić ochronę przed dotykiem IP2X w celu uzyskania zwiększonej ochrony. Czerwono-żółta do WYŁĄCZNIKA AWARYJNEGO. Zamykany w położeniu 0 na uchwycie...
Dane techniczne
Kolor
Czerwony
Z blokadą ponownego zadziałania
nie
Kłódka
tak
Stopień ochrony (NEMA)
4X, 12
Do wyłącznika
tak
Do wyłączania awaryjnego
tak
Z zamkiem na klucz
nie
Obrotowy
tak
Do rozłącznika
tak
EATON
NZMC1-A63 Wyłącznik mocy 3-bieg. 63A
EATON-271394
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
50 - 63 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
380 - 630 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
63 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
K3DR/P Dźwig.nap.mont.na drzw,typD/P,cz/żó,10mm
EATON-1818096
Jednostka miary:
szt.
Na zamówienie
EATON
NZMN4-VE1250 Wyłącznik mocy 3-bieg. 1250A selektywny
EATON-265771
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-20s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja...
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
1250 - 12500 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
630 - 1250 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
2500 - 15000 A
Opcjonalny montaż na szynie DIN TH
nie
Znamionowy prąd ciągły Iu
1250 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
37 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZMN2-4-A160/100 Wyłącznik mocy 4-bieg. 160A
EATON-265861
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Wartość nastawy w przewodzie zerowym ustawiana jest synchronicznie do wartości nastawy lr przewodu zewnętrznego.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
4
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 160 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
6 - 10 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
160 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM4-XTVDVR Rękojeść drzwiowa cw/żó do przycisku bez
EATON-266618
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Zewnętrzna tabliczka ostrzegawcza/tabliczka informacyjna na zaczepy. Czerwono-żółta do WYŁĄCZNIKA AWARYJNEGO. Zamykany w uchwycie i przełączniki z maks 3 kłódkami każdy. Zamykany w położeniu 0 na uchwycie., zamykany w położeniu 0 na przełączniku z maks 3 kłódkami. Z ryglowaniem drzwi. Zastosowanie do: NZM4(-4), N(S)4(-4)
Dane techniczne
Kolor
Czerwony
Z blokadą ponownego zadziałania
nie
Kłódka
tak
Stopień ochrony (NEMA)
4X, 12
Do wyłącznika
tak
Do wyłączania awaryjnego
tak
Z zamkiem na klucz
nie
Obrotowy
nie
Do rozłącznika
tak
EATON
NZM2-XIPA IP2X Zabezpieczenie przed dotykiem 3-bie
EATON-266777
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników. Zwiększenie ochrony przed dotykaniem do IP2X., Montaż w NZM2-..-(C)NA lub NZM..-NA dotyczy 2 przewodów o przekroju maksymalnym 2mm 25 wzgl AWG2. Zastosowanie do: NZM4, PN2, N(S)2
Dane techniczne
Model
Inne
EATON
ZAV-P5 Oś aluminiowa do P5, 480mm
EATON-280979
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Akcesoria do łączników krzywkowych T/wyłączników obciążenia P zgodnie z IEC/EN60947-3, ogólne kształty konstrukcji: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni montaż rozdzielacza IVS. Wydajne, wytrzymałe i kompaktowe łączniki krzywkowe stosuje się w przemyśle, pracach ręcznych i technice budowlanej. Do wyboru dostępnych jest wiele standardowych układów połączeń. Dodatkowo można również realizować układy połączeń na indywidualne zamówienie klienta. Możliwości są tu niemal nieograniczone. Bogata oferta akcesoriów uzupełnia proagram przełączników i zwiększa obszar zastosowań.
Dane techniczne
Długość
480 mm
Wysokość przekroju
0 mm
Szerokość przekroju
0 mm
EATON
NZM4-XKM2S-1600 Płyta modułu z 2 otworami 3-bieg.
EATON-284473
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera elementy do góry lub dołu przełącznika 3- wzgl 4-biegunowego. Wymagana izolacja przez pokrywę NZM4(-4)-XKSA lub odłącznik faz NZM4(-4)-XKP. Zastosowanie do: NZM4 , N(S)4
Dane techniczne
Do liczby biegunów
3
EATON

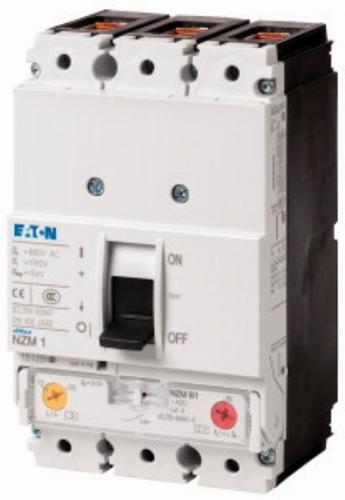

NZMN1-A160 Wyłącznik mocy 3-bieg. 160A
EATON-281234
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
nie
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 160 A
Rodzaj podłączenia styków głównych
Zacisk ramowy
Zakres nastawy wyzwalacza zwarciowego
960 - 1600 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
160 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZMC2-S160 Wyłącznik mocy 3-bieg.160A
EATON-271428
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-S swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z magnetycznym wyzwalaczem zwarciowym w połączeniu z przekaźnikiem do ochrony silnika z wyzwalaczem zwarciowym bez wyzwalacza przeciążeniowego. Wskazówki: Wyłączniki naprądowe spełniają wszystkie wymogi kategorii użytkowej AC-3.
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
0 - 0 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
8 - 14 A
Opcjonalny montaż na szynie DIN TH
tak
Znamionowy prąd ciągły Iu
160 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
EATON
NZM2-XIPK IP2X Zabezpieczenie przed dotykiem 3-bie
EATON-266773
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników. Zwiększenie ochrony przed dotykaniem do IP2X. Ochrona przed chwytaniem przestrzeni przyłączy kabli w zacisku ramowym. W 2 przewodach maksymalny przekrój 25mm 2 wzgl AWG4. Nie można łączyć z przyłączem przewodu sterującego NZM-XSTK. Zastosowanie do: NZM2, PN2, N(S)2
Dane techniczne
Model
Inne
Do liczby biegunów
3
EATON
NZMN3-AE250 Wyłącznik mocy 3-bieg. 250A BG3
EATON-259113
Jednostka miary:
szt.
Na zamówienie
Opis produktu
Wyłączniki serii NZM..-AE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach i sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Pomiar wartości efektywnej i pamięci termicznej
Dane techniczne
Stopień ochrony (IP)
IP20
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
nie
W komplecie z zabezpieczeniem
tak
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Wbudowany napęd silnikowy
nie
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0 - 0 A
Opcjonalny napęd silnikowy
tak
Ze wskaźnikiem wyłączenia
nie
Budowa urządzenia
Urządzenie mocowane na stałe
Zakres nastawy wyzwalacza przeciążeniowego
125 - 250 A
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zakres nastawy wyzwalacza zwarciowego
500 - 2750 A
Opcjonalny montaż na szynie DIN TH
nie
Znamionowy prąd ciągły Iu
250 A
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Zintegrowane zabezpieczenie przed zwarciem doziemnym
nie
